ANSI C，C++の場合


#include <dcmcf.h>
#include <dcmotm.h>
#include <dcmcfuoc.h>
DCLONG    uoc_func(dcmcf_uoc_mout_n *parm)


K&R版 Cの場合


#include <dcmcf.h>
#include <dcmotm.h>
#include <dcmcfuoc.h>
DCLONG    uoc_func(parm)

dcmcf_uoc_mout_n  *parm ;


uoc_func（出力メッセージ編集UOC）を呼び出すとき，MCFは次に示す所定のパラメタをparmに設定します。

(a)　dcmcf_uoc_mout_nの内容


typedef struct {
    DCLONG pro_kind;               …プロトコル種別
    char   le_name[9];             …論理端末名称
    char   reserve1[7];
    dcmcf_uocbuff_list_n *buflist_adr;
                                   …送信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                                   …編集バッファリストアドレス
    DCLONG output_no;              …メッセージ出力通番
    char   msg_type;               …メッセージ種別
    char   outputno_flag;          …メッセージ出力通番有効フラグ
    char    resend_flag;           …MCF内部情報
    char   reserve2[1];
    char   *pro_indv_ifa;          …プロトコル個別インタフェース
                                     領域アドレス
    DCLONG rtn_detail;             …詳細リターンコード
    char   reserve3[20];
} dcmcf_uoc_mout_n;


(b)　dcmcf_uocbuff_list_n（バッファリスト），dcmcf_uocbufinf_n（バッファ情報）の内容

入力メッセージ編集UOCインタフェースのバッファリストおよびバッファ情報の内容と同じです。「4.1.2(3)(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容」および「4.1.2(3)(c)　dcmcf_uocbufinf_n（バッファ情報）の内容」を参照してください。

(a)　dcmcf_uoc_mout_n

• pro_kind
  プロトコル種別として，次の値が設定されます。


  DCMCF_UOC_PRO_TP

  OSI TPプロトコル

• le_name
  メッセージを入力した論理端末の名称が設定されます。

• buflist_adr
  送信用バッファリストのアドレスが設定されます。

• ebuflist_adr
  編集用バッファリストのアドレスが設定されます。
  メッセージ編集用バッファが未定義の場合，つまり，MCF通信構成定義のmcftalccnコマンドの-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• output_no
  メッセージ出力通番が設定されます。ただし，outputno_flagがDCMCF_UOC_OUTPUTNO_OKのときだけ有効です。

• msg_type
  メッセージ種別として，次の値が設定されます。ただし，outputno_flagがDCMCF_UOC_OUTPUTNO_OKのときだけ有効です。


  's'

  同期送信メッセージ

• outputno_flag
  メッセージ出力通番有効フラグとして，次のどちらかの値が設定されます。


  DCMCF_UOC_OUTPUTNO_OK

  メッセージ出力通番を有効にします。

  DCMCF_UOC_OUTPUTNO_NG

  メッセージ出力通番を無効にします。

• resend_flag
  再送フラグとして，次の値が設定されます。


  'n'

  再送を要求しません。

• pro_indv_ifa
  MCFで使用するパラメタです。


(b)　dcmcf_uocbuff_list_n（バッファリスト），dcmcf_uocbufinf_n（バッファ情報）

入力メッセージ編集UOCインタフェースのバッファリストおよびバッファ情報の内容と同じです。「4.1.2(4)(b)　dcmcf_uocbuff_list_n（バッファリスト）」および「4.1.2(4)(c)　dcmcf_uocbufinf_n（バッファ情報）」を参照してください。

(a)　dcmcf_uoc_mout_n

• rtn_detail
  詳細リターンコードを設定します。
  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。
  MCFは，詳細リターンコードをメッセージログファイルに出力します。
  詳細リターンコードは，-19999〜-19000の範囲で設定してください。


(b)　dcmcf_uocbuff_list_n（バッファリスト），dcmcf_uocbufinf_n（バッファ情報）

入力メッセージ編集UOCインタフェースのバッファリストおよびバッファ情報の内容と同じです。「4.1.2(5)(b)　dcmcf_uocbuff_list_n（バッファリスト）」および「4.1.2(5)(c)　dcmcf_uocbufinf_n（バッファ情報）」を参照してください。

uoc_func()は次のコードでリターンしてください。

リターン値	意味
DCMCF_UOC_MSG_OK	正常リターン（編集バッファでスケジューリング）
DCMCF_UOC_MSG_OK_SND	正常リターン（送信バッファでスケジューリング）
DCMCF_UOC_MSG_NG	メッセージ編集エラー

UOCインタフェース用のパラメタとバッファの関係は，入力メッセージ編集UOCと同じです。「4.1.2(7)　パラメタとバッファの関係」を参照してください。

出力メッセージ編集UOCを使用する場合，APDU連結があるかどうかによって，バッファのインタフェースが異なります。

(a)　APDU連結がない場合

APDU連結がない場合，入力メッセージ編集UOCと同様に，セグメント数は1になります。ユーザセグメントは，バッファ情報エリアの1番目が使用されます。「4.1.2(8)　バッファインタフェース」を参照してください。

(b)　APDU連結がある場合

APDU連結がある場合，セグメント数は1になります。ユーザセグメントは，バッファ情報エリアの1番目が使用されます。UAPがメッセージ送信要求時に，セグメント領域に設定した内容が設定されます。

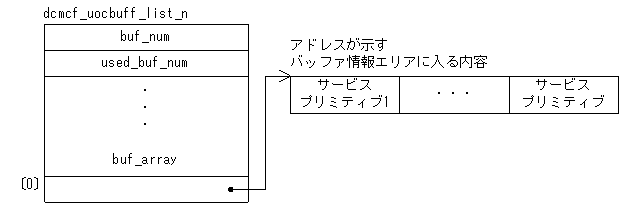

APDU連結がある場合のバッファインタフェースを次の図に示します。

図4-5　出力メッセージ編集UOCのバッファインタフェース（APDU連結あり）
