PROCEDURE DIVISIONの指定


CALL   'CBLDCMCF'  USING 一意名1 一意名2 一意名3 一意名4


DATA DIVISIONの指定


01  一意名1.
    02  データ名A    PIC X(8)  VALUE 'SENDRECV'.
    02  データ名B    PIC X(5).
    02  FILLER      PIC X(3).
    02  データ名C    PIC X(4)  VALUE SPACE.
    02  データ名D    PIC X(4)  VALUE SPACE.
    02  データ名E    PIC 9(8).
    02  データ名F    PIC 9(8).
    02  データ名G    PIC 9(9)  COMP.
    02  データ名H    PIC X(4).
    02  データ名I    PIC X(4)  VALUE SPACE.
    02  データ名J    PIC X(4)  VALUE SPACE.
    02  データ名K    PIC X(4)  VALUE SPACE.
    02  データ名L    PIC X(8)  VALUE SPACE.
    02  データ名M1   PIC X(4)  VALUE SPACE.
    02  データ名M2   PIC X(8)  VALUE SPACE.
    02  データ名M3   PIC X(4)  VALUE SPACE.
    02  データ名M4   PIC 9(9)  COMP VALUE ZERO.
    02  データ名M5   PIC 9(9)  COMP.
    02  データ名M6   PIC X(1)  VALUE SPACE.
    02  データ名M7   PIC X(1).
    02  データ名N    PIC X(14)  VALUE LOW-VALUE.
01  一意名2.
    02  データ名O    PIC X(4)  VALUE 'IO  '.
    02  データ名P    PIC X(8).
    02  データ名Q    PIC X(8)  VALUE SPACE.
    02  データ名R    PIC X(8)  VALUE SPACE.
    02  データ名T    PIC X(28)  VALUE LOW-VALUE.
01  一意名3.
    02  データ名U    PIC 9(x)  COMP.
    02  データ名V    PIC X(x).
    02  データ名W    PIC X(n).
01  一意名4.
    02  データ名X    PIC 9(x)  COMP.
    02  データ名Y1   PIC X(x)  VALUE SPACE.
    02  データ名Y2   PIC X(1).
    02  データ名Z    PIC X(n).


同期型でメッセージを送信したあと，同期型でメッセージを受信します。送信するメッセージも受信するメッセージも，一つのセグメントで構成されます。

メッセージを受信すると，CBLDCMCF('SENDRECV')は相手システムからの応答を待ちます。応答が届くと，そのメッセージを受信します。

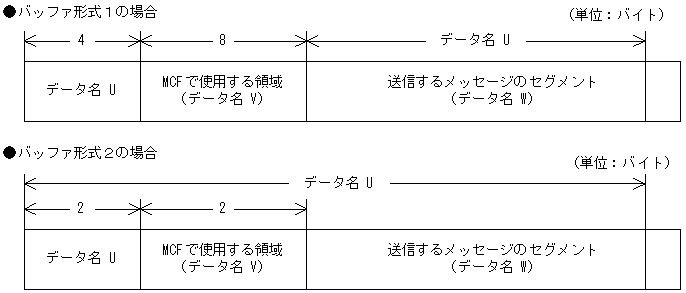

セグメントを送信する領域（一意名3で示す領域）の形式を次に示します。

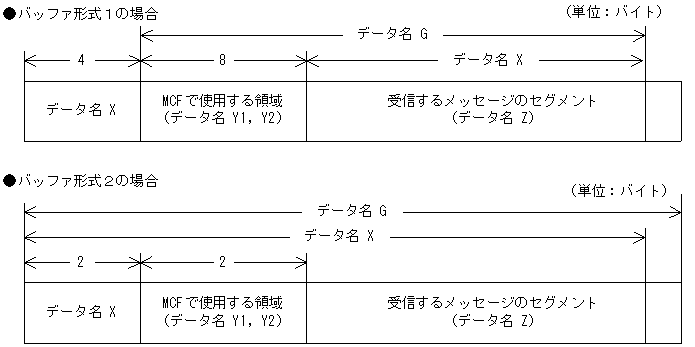

セグメントを受信する領域（一意名4で示す領域）の形式を次に示します。

●データ名A

同期型メッセージの送受信を示す要求コード「VALUE 'SENDRECV'」を設定します。

●データ名C，データ名D

空白を設定します。

●データ名G

セグメントを受信する領域の長さを設定します。

●データ名H

単一セグメントを示す「VALUE 'EMI△'」を設定します。

●データ名I，データ名J，データ名K，データ名L，データ名M1，データ名M2，データ名M3

空白を設定します。

●データ名M4

0を設定します。

●データ名M5

CBLDCMCF('SENDRECV')を呼び出してから終了するまでの最大時間を設定します。0を設定した場合，MCFマネジャ定義のUAP共通定義で指定した，同期送受信監視時間（mcfmuap -t sndrcvtim）が設定されます。

負の値を設定した場合は，時間を監視しません。

●データ名M6

空白を指定します。

●データ名M7

使用するバッファ形式を指定します。

VALUE '1'

バッファ形式1を使用する場合に設定します。

VALUE '2'

バッファ形式2を使用する場合に設定します。

空白

省略されたものとして，「VALUE '1'」（バッファ形式1）が設定されます。

●データ名N

MCFで使用する領域です。

●データ名O

同期型メッセージの送受信を示す「VALUE 'IO△△'」を設定します。

●データ名P

メッセージを出力して応答を入力する論理端末名称を設定します。論理端末名称は最大8バイトの長さです。8バイトに満たない名称を設定する場合は，後ろを空白で埋めてください。

●データ名Q，データ名R

空白を設定します。

●データ名T

MCFで使用する領域です。

●データ名U

【バッファ形式1の場合】 PIC 9(9)

送信するメッセージのセグメントの長さを設定します。

【バッファ形式2の場合】 PIC 9(4)

送信するメッセージのセグメントの長さ＋4を設定します。

●データ名V

【バッファ形式1の場合】 PIC X(8)

【バッファ形式2の場合】 PIC X(2)

MCFで使用する領域です。

●データ名W

送信メッセージのセグメントを設定します。

●データ名Y1

【バッファ形式1の場合】 PIC X(7)

【バッファ形式2の場合】 PIC X(1)

空白を設定します。

●データ名Y2

MCFで使用する領域です。

●データ名B

ステータスコードが，5けたの数字で返されます。

●データ名E

メッセージを受信した日付がYYYYMMDD（YYYY：西暦年　MM：月　DD：日）の形式で返されます。

●データ名F

メッセージを受信した時刻がHHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で返されます。

●データ名X

【バッファ形式1の場合】 PIC 9(9)

受信したセグメントの長さが返されます。

【バッファ形式2の場合】 PIC 9(4)

受信したセグメントの長さ＋4が返されます。

●データ名Z

受信したセグメントの内容が返されます。

相手システムから送信されるセグメントの最大長は32763バイトです。

ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの入出力処理時に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	データ名Uに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，メッセージの送受信を受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファをメモリ上に確保できませんでした。
71108	メッセージを送信しようとしましたが，送信先の管理テーブルが確保できませんでした。
	プロセスのローカルメモリが不足しています。
72000	先頭セグメントを受信するCBLDCMCF('RECEIVE△')を呼び出す前に，CBLDCMCF('SENDRECV')を呼び出しています。
72001	データ名Pに設定した論理端末名称が間違っています。
	CBLDCMCF('SENDRECV')を呼び出せない論理端末を設定しています。
72013	データ名Gの指定値を超えるセグメントを受信しました。データ名Gの指定値を超えた部分は切り捨てられました。
	＜バッファ形式2の場合＞ 32763バイトを超えるメッセージ（セグメント）を受信しました。 32763バイトを超えた部分は切り捨てられました。
72016	データ名M4に設定した値が間違っています。
	データ名M7に設定した値が間違っています。
	データ名Nまたはデータ名Tに設定した値が間違っています。
72019	データ名M6に設定した値が間違っています。
72024	データ名Oに設定した値が間違っています。
72026	データ名Hに設定した値が間違っています。
72028	データ名Aに設定した値が間違っています。
72036	データ名Gの指定値が不足しています。バッファ形式1の場合は9バイト以上，バッファ形式2の場合は5バイト以上の領域を設定してください。
72041	バッファ形式1の場合はデータ名Uに0以下の値を設定しています。バッファ形式2の場合はデータ名Uに4以下の値を設定しています。
73001	出力先の論理端末で障害が発生しました。
73005	データ名M5に設定した時間が経過しましたが，論理端末からの応答がありません。
73010	入力または出力メッセージ編集UOCで障害が発生しました。
	メッセージの読み込み時に障害が発生しました。
	メッセージの編集エラーが発生しました。
73015	出力先の論理端末は，ほかのUAPで仕掛り中です。
73018	データ名M5に設定した値が間違っています。
73020	出力先の論理端末は停止しています。
77001	指定したコネクショングループ内に使用できるコネクションがありません。
77301	送信セグメント長と，「制御情報＋パラメタ＋ユーザデータ」のサイズが一致していません。
77302	制御情報のサイズの設定が間違っています。
77303	転送手順の設定が間違っています。
77304	サービスプリミティブコードの設定が間違っています。
77310	パラメタ情報サイズの設定が間違っています。
77311	Initiating-TPSU-Titleに設定した値が間違っています。
77312	Recipient-AP-Titleに設定した値が間違っています。
77313	Recipient-TPSU-Titleに設定した値が間違っています。
77314	Functional-Unitsに設定した値が間違っています。
77315	Quality-of-Serviceに設定した値が間違っています。
77316	Application-Context-Nameに設定した値が間違っています。
77317	Confirmationに設定した値が間違っています。
77318	Resultに設定した値が間違っています。
77321	Confirmation-Urgencyに設定した値が間違っています。
77330	ユーザデータのサイズが間違っています。
77331	APDUの連結状態が間違っています。
77332	ユーザデータのサイズが設定されていません。
77333	ユーザデータが設定できません。
77350	サービスプリミティブの発行順が間違っています。
	サービスプリミティブの連結数が超過しています。
77433	相手からのメッセージによって，ダイアログが未確立になりました。
77436	相手からのメッセージによって，ダイアログを解放しています。
77437	相手からのメッセージによって，ハンドシェイクが応答待ちになりました。
77491	相手からのメッセージによって，エラー処理中です。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
