TP1/NET/HDLCを組み込んだソフトウェア構成の例を次の図に示します。

また，TP1/NET/HDLCがAP間通信で使用するプロトコル，および主な通信相手プログラムを表1-2に示します。

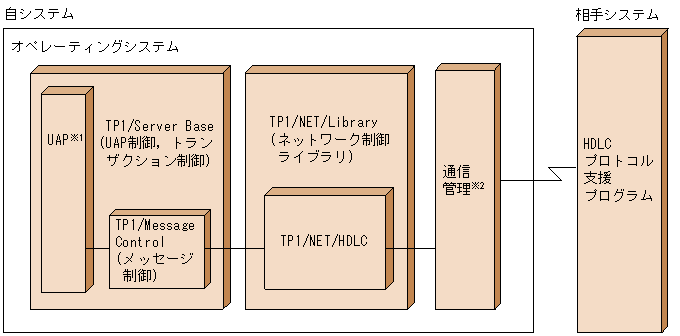

図1-4　TP1/NET/HDLCを組み込んだソフトウェア構成

注※1

TP1/NET/HDLCで扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

注※2

EP8000シリーズでは，XNF/ASを使用します。

表1-2　TP1/NET/HDLCが適用するAP間通信のプロトコル

プロトコル	主な通信相手
HDLCプロトコル	HDLCプロトコルに対応するシステム（プログラム）
