新OSAS/UAプロトコルを使用した場合に，TP1/NET/User Agentを使用したシステム定義の例を示します。

TP1/NET/User Agentのシステム構成例を次の図に，この構成に沿った定義例をそのあとに示します。

なお，この定義のコーディング例を次のファイルで提供しています。

• /BeTRAN/examples/mcf/UserAgent/conf/com_c2
• /BeTRAN/examples/mcf/UserAgent/conf/com_d2

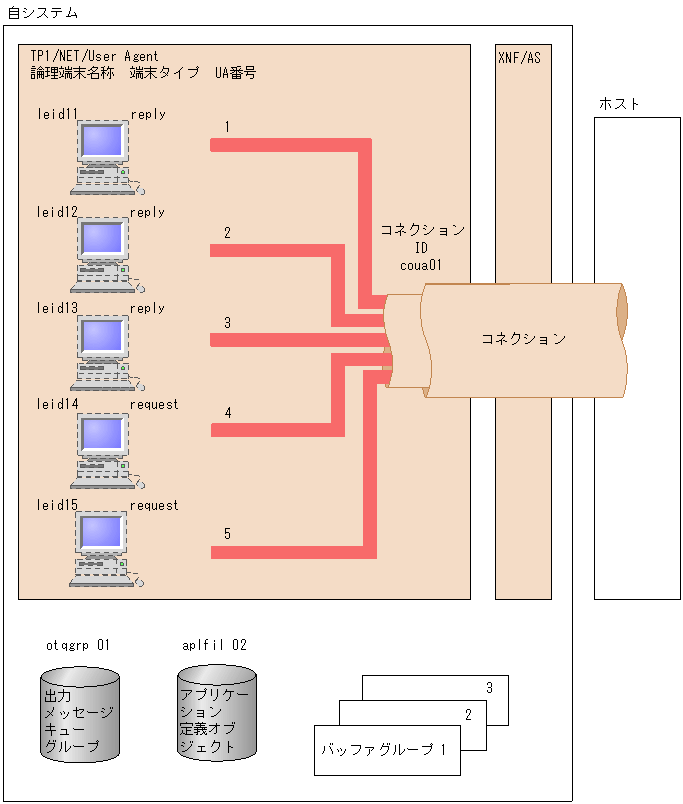

図5-9　TP1/NET/User Agentのシステム構成例（新OSAS/UAプロトコル使用時）

コーディング例（新OSAS/UAプロトコルでXNF/AS使用時のTP1/NET/User Agentの共通定義）


 1 ###########################################################
 2 ### MCF通信構成定義 共通定義                            ###
 3 ###########################################################
 4 #
 5 ### MCF環境定義
 6 mcftenv    -s      01                                     \
 7            -a      aplfil01
 8 #
 9 ### MCF通信構成共通定義
10 mcftcomn   -j      32768                                  \
11            -x      "termrls=no"
12 #
13 ### トレース環境定義
14 mcfttrc    -t      "size=204800                           \
                       disk=yes"
15 #
16 ### バッファグループ定義（メッセージ送信バッファグループ）
17 mcftbuf    -g      "groupno=1                             \
18                    length=4096                            \
19                    count=256                              \
20                    extend=256"
21 #
22 ### バッファグループ定義（メッセージ受信バッファグループ）
23 mcftbuf    -g      "groupno=2                             \
24                    length=4096                            \
25                    count=256                              \
26                    extend=256"
27 #
28 ### バッファグループ定義（メッセージ編集用バッファグループ）
29 mcftbuf    -g      "groupno=3                             \
30                    length=4096                            \
31                    count=256                              \
32                    extend=256"

コーディング例（新OSAS/UAプロトコルでXNF/AS使用時のTP1/NET/User Agentのプロトコル固有定義）


 1 ############################################################
 2 ### MCF通信構成定義 TP1/NET/User Agentプロトコル固有定義###
 3 ############################################################
 4 #
 5 ### コネクション定義の開始（coua01）
 6 mcftalccn  -c  coua01                                      \
 7            -p  ua                                          \
 8            -n  x'0a81008202001283020012'                   \
 9            -g  "sndbuf=1                                   \
10                rcvbuf=2"                                   \
11            -e  "msgbuf=3                                   \
12                count=5"                                    \
13            -m  "mode=xnfas"※                               \
14            -i  auto                                        \
15            -o  new                                         \
16            -u  ht                                          \
17            -w  "nomltim=60                                 \
18                usertim=60"                                 \
19            -b  "bretry=yes                                 \
20                bretrycnt=10                                \
21                bretryint=60"                               \
22            -k  each                                        \
23            -d  0                                           \
24        -q  x'15810082008302ffff840b49000142010300005ffe01' \
25            -z      "slot=103"
26 ### 論理端末/UA定義（reply型：leid11）
27    mcftalcle  -l  leid11                                   \
28               -t  reply                                    \
29               -m  "mmsgcnt=20                              \
30                   dmsgcnt=20"                              \
31               -k  "quekind=disk                            \
32                   quegrpid=otqgrp01"                       \
33               -o  "aj=no"
34        mcftalcua  -u  1
35 ### 論理端末/UA定義（reply型：leid12）
36    mcftalcle  -l  leid12                                   \
37               -t  reply                                    \
38               -m  "mmsgcnt=20                              \
39                   dmsgcnt=20"                              \
40               -k  "quekind=disk                            \
41                   quegrpid=otqgrp01"                       \
42               -o  "aj=no"
43        mcftalcua  -u  2
44 ### 論理端末/UA定義（reply型：leid13）
45    mcftalcle  -l  leid13                                   \
46               -t  reply                                    \
47               -m  "mmsgcnt=20                              \
48                   dmsgcnt=20"                              \
49               -k  "quekind=disk                            \
50                   quegrpid=otqgrp01"                       \
51               -o  "aj=no"
52        mcftalcua  -u  3
53 ### 論理端末/UA定義（request型：leid14）
54    mcftalcle  -l  leid14                                   \
55               -t  request                                  \
56               -m  "mmsgcnt=20                              \
57                   dmsgcnt=20"                              \
58               -k  "quekind=disk                            \
59                   quegrpid=otqgrp01"                       \
60               -o  "aj=no"
61        mcftalcua  -u  4
62 ### 論理端末/UA定義（request型：leid15）
63    mcftalcle  -l  leid15                                   \
64               -t  request                                  \
65               -m  "mmsgcnt=20                              \
66                   dmsgcnt=20"                              \
67               -k  "quekind=disk                            \
68                   quegrpid=otqgrp01"                       \
69               -o  "aj=no"
70        mcftalcua  -u  5
71 ### コネクション定義の終了（coua01）
72    mcftalced


注※

AIX用に提供するファイルの内容です。

HP-UX用に使用する場合は次のように変更してください。


-m  "mode=xnfh"

旧OSAS/UAプロトコルを使用した場合に，TP1/NET/User Agentを使用したシステム定義の例を示します。

TP1/NET/User Agentのシステム構成例を次の図に，この構成に沿った定義例をそのあとに示します。

なお，この定義のコーディング例を次のファイルで提供しています。

• /BeTRAN/examples/mcf/UserAgent/conf/com_c1
• /BeTRAN/examples/mcf/UserAgent/conf/com_d1

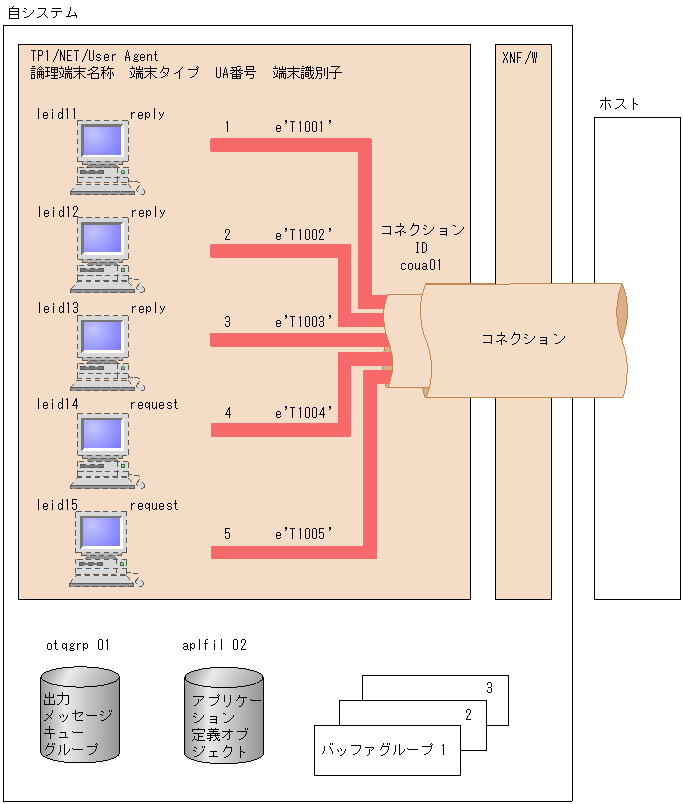

図5-10　TP1/NET/User Agentのシステム構成例（旧OSAS/UAプロトコル使用時）

コーディング例（旧OSAS/UAプロトコルでXNF/AS使用時のTP1/NET/User Agentの共通定義）


 1 ############################################################
 2 ### MCF通信構成定義 共通定義                             ###
 3 ############################################################
 4 #
 5 ### MCF環境定義
 6 mcftenv    -s      01                                     \
 7            -a      aplfil01
 8 #
 9 ### MCF通信構成共通定義
10 mcftcomn   -j      32768                                  \
11            -x      "termrls=no"
12 #
13 ### トレース環境定義
14 mcfttrc    -t      "size=204800                           \
                       disk=yes"
15 #
16 ### バッファグループ定義（メッセージ送信バッファグループ）
17 mcftbuf    -g      "groupno=1                             \
18                    length=4096                            \
19                    count=256                              \
20                    extend=256"
21 #
22 ### バッファグループ定義（メッセージ受信バッファグループ）
23 mcftbuf    -g      "groupno=2                             \
24                    length=4096                            \
25                    count=256                              \
26                    extend=256"
27 #
28 ### バッファグループ定義（メッセージ編集用バッファグループ）
29 mcftbuf    -g      "groupno=3                             \
30                    length=4096                            \
31                    count=256                              \
32                    extend=256"

コーディング例（旧OSAS/UAプロトコルでXNF/AS使用時のTP1/NET/User Agentのプロトコル固有定義）


 1 ############################################################
 2 ### MCF通信構成定義 TP1/NET/User Agentプロトコル固有定義###
 3 ############################################################
 4 #
 5 ### コネクション定義の開始（coua01）
 6 mcftalccn  -c  coua01                                      \
 7            -p  ua                                          \
 8            -n  x'0a81008202001283020012'                   \
 9            -g  "sndbuf=1                                   \
10                rcvbuf=2"                                   \
11            -e  "msgbuf=3                                   \
12                count=5"                                    \
13            -m  "mode=xnfas"※                              \
14            -i  auto                                        \
15            -o  old                                         \
16            -u  ht                                          \
17            -w  "nomltim=60                                 \
18                usertim=60"                                 \
19            -b  "bretry=yes                                 \
20                bretrycnt=10                                \
21                bretryint=60"                               \
22            -k  each                                        \
23            -d  5                                           \
24            -y  e'T1000'                                    \
25        -q  x'15810082008302ffff840b49000142010300005ffe01' \
26            -z  "slot=3"
27 ### 論理端末/UA定義（reply型：leid11）
28    mcftalcle  -l  leid11                                   \
29               -t  reply                                    \
30               -m  "mmsgcnt=20                              \
31                   dmsgcnt=20"                              \
32               -k  "quekind=disk                            \
33                   quegrpid=otqgrp01"                       \
34               -o  "aj=no"
35        mcftalcua  -u  1                                    \
36                   -y  e'T1001'
37 ### 論理端末/UA定義（reply型：leid12）
38    mcftalcle  -l  leid12                                   \
39               -t  reply                                    \
40               -m  "mmsgcnt=20                              \
41                   dmsgcnt=20"                              \
42               -k  "quekind=disk                            \
43                   quegrpid=otqgrp01"                       \
44               -o  "aj=no"
45        mcftalcua      -u  2                                \
46                       -y  e'T1002'
47 ### 論理端末/UA定義（reply型：leid13）
48    mcftalcle  -l  leid13                                   \
49               -t  reply                                    \
50               -m  "mmsgcnt=20                              \
51                   dmsgcnt=20"                              \
52               -k  "quekind=disk                            \
53                   quegrpid=otqgrp01"                       \
54               -o  "aj=no"
55        mcftalcua  -u  3                                    \
56                   -y  e'T1003'
57 ### 論理端末/UA定義（request型：leid14）
58    mcftalcle  -l  leid14                                   \
59               -t  request                                  \
60               -m  "mmsgcnt=20                              \
61                   dmsgcnt=20"                              \
62               -k  "quekind=disk                            \
63                   quegrpid=otqgrp01"                       \
64               -o  "aj=no"
65        mcftalcua  -u  4                                    \
66                   -y  e'T1004'
67 ### 論理端末/UA定義（request型：leid15）
68    mcftalcle  -l  leid15                                   \
69               -t  request                                  \
70               -m  "mmsgcnt=20                              \
71                   dmsgcnt=20"                              \
72               -k  "quekind=disk                            \
73                   quegrpid=otqgrp01"                       \
74               -o  "aj=no"
75        mcftalcua  -u  5                                    \
76                   -y  e'T1005'
77 ### コネクション定義の終了（coua01）
78    mcftalced


注※

AIX用に提供するファイルの内容です。

HP-UX用に使用する場合は次のように変更してください。


-m  "mode=xnfh"
