ANSI C，C++の形式


#include <dcmcfuoc.h>
DCLONG uoc_func(dcmcf_uoc_min_n *parm)


K&R版 Cの形式


#include <dcmcfuoc.h>
DCLONG  uoc_func(parm)

dcmcf_uoc_min_n *parm ;


uoc_func（入力メッセージ編集UOC）を呼び出すとき，MCFは次に示す所定のパラメタをparmに設定します。

(a)　dcmcf_uoc_min_nの内容


typedef struct {
    DCLONG pro_kind;            …プロトコル種別
    char le_name[9];            …論理端末名称
    char reserve1[7];           …予備
    DCLONG rcv_prim;            …受信サ−ビスプリミテイブ
    dcmcf_uocbuff_list_n *buflist_adr;
                                …受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                                …編集バッファリストアドレス
    char aplname[9];            …アプリケ−ション名称
    char reserve2[7];           …予備
    char *pro_indv_ifa;         …MCF使用領域
    DCLONG rtn_detail;          …詳細リターンコード
    char reserve3[8];           …予備
} dcmcf_uoc_min_n;


(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容


typedef struct {
    DCLONG buf_num;             …バッファ情報数
    DCLONG used_buf_num;        …使用バッファ情報数
    char reserve1[8];           …予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                …バッファ情報
} dcmcf_uocbuff_list_n;


(c)　dcmcf_uocbufinf_n（バッファ情報）の内容


typedef struct {
    char *buf_adr;              …バッファアドレス
    DCULONG buf_size;           …バッファ最大長
    DCULONG seg_size;           …バッファ使用長
    char reserve1[4];           …予備
    dcmcfuoc_w_type buff_id;    …MCF内部情報1
    DCMLONG buff_addr;          …MCF内部情報2
    char reserve2[4];           …予備
} dcmcf_uocbufinf_n;


(a)　dcmcf_uoc_min_n

• pro_kind
  プロトコル種別として，次の値が設定されます。


  DCMCF_UOC_PRO_OSAS

  OSAS/UAプロトコル

• le_name
  メッセージを入力した論理端末名称が設定されます。

• rcv_prim
  受信サービスプリミティブとして，次の値が設定されます。


  DCMCF_UOC_RCV_INQ

  UINQ

  DCMCF_UOC_RCV_REP

  UREP

  DCMCF_UOC_RCV_BRD

  UBRD

  DCMCF_UOC_RCV_REP_SR

  sendrecv時のUREP受信

  この場合，アプリケーション名は無効です。

• buflist_adr
  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr
  編集用バッファリストのアドレスが設定されます。
  メッセージ編集用バッファが未定義の場合，つまり，MCF通信構成定義のmcftalccnコマンドの-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname
  アプリケーション名が設定されます。

• pro_indv_ifa
  MCFで使用するパラメタです。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num
  バッファ情報の数が設定されます。

• buf_array
  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr
  バッファのアドレスが設定されます。

• buf_size
  バッファの最大長が設定されます。

• seg_size
  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr
  MCFで使用するパラメタです。


(a)　dcmcf_uoc_min_n

• aplname
  UOCで決定したアプリケーション名を設定します。

• rtn_detail
  詳細リターンコードを設定します。
  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。詳細リターンコードは-19000〜-19999の範囲で指定してください。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num
  使用したバッファ情報の数を設定します。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size
  バッファの使用長を設定します。


uoc_func()は次のコードでリターンしてください。

リターン値	意味
DCMCF_UOC_MSG_OK	正常リターン（編集バッファでスケジューリング）
DCMCF_UOC_MSG_OK_RCV	正常リターン（受信バッファでスケジューリング）
DCMCF_UOC_MSG_NG	メッセージ編集エラー

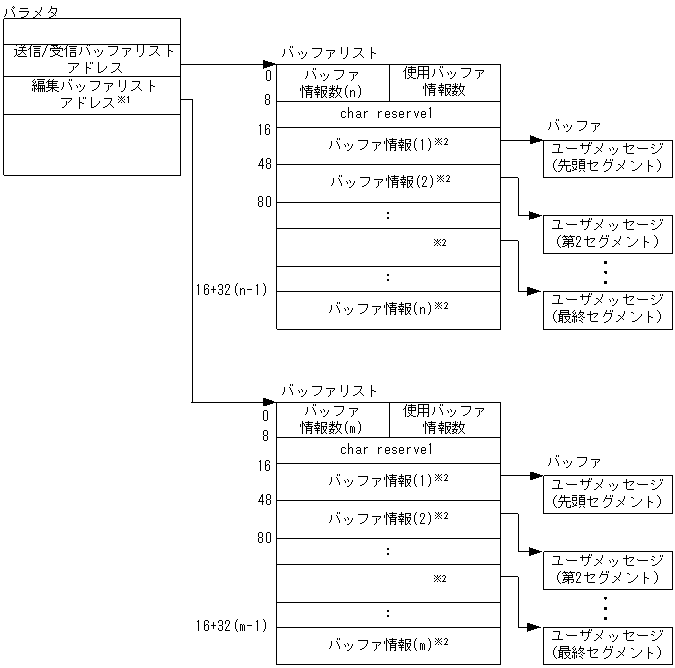

UOCインタフェース用のパラメタとバッファの関係を次の図に示します。

図4-2　UOCインタフェース用のパラメタとバッファの関係

注※1

mcftalccnコマンドの-eオプションを指定しない場合，NULLとなり，バッファリストとバッファは確保されません。

注※2

バッファ情報は次の形式をしています。
