SEND －メッセージの送信（データ操作言語）

分散トランザクション処理機能　OpenTP1 プロトコル TP1/NET/User Agent編

DATA DIVISION（通信記述項）の指定


CD 通信記述名
   FOR {OUTPUT | I-O}
  〔STATUS KEY IS データ名1〕
  〔SYMBOLIC TERMINAL IS データ名2〕
  〔SYNCHRONOUS MODE IS {SYNC | ASYNC | データ名6}〕
  〔SWITCHING MODE IS {NORMAL | PRIOR | データ名7}〕
  〔DETAIL MODE IS データ名10〕
  〔WAITING TIME IS データ名11〕.

PROCEDURE DIVISION（通信文）の指定


SEND 通信記述名 FROM 一意名1
   〔WITH {ESI | EMI | 一意名2}〕
   〔BEFORE RECEIVING MESSAGE INTO 一意名3〕.

形式2（セグメントの内容を設定しないで，メッセージの送信の終了だけ連絡する場合）

●FOR句

次のどちらかの値を設定します。

OUTPUT: 一方送信メッセージの送信

I-O: 応答メッセージの送信，または同期型のメッセージの送受信

●STATUS KEY句

ステータスコードを受け取りたい場合に設定します。省略した場合は，ステータスコードを受け取りません。

●SYMBOLIC TERMINAL句

論理端末名称を設定したデータ項目を設定します。

●SYNCHRONOUS MODE句

メッセージ送信が，同期型か非同期型かを設定します。

SYNC: 同期型のメッセージ送受信; 　同期型のメッセージ送受信の場合に設定します。

ASYNC: 非同期型のメッセージ送信; 　一方送信メッセージ送信の場合に設定します。

データ名6: 次の値を設定したデータ項目; '0'…非同期型のメッセージ送信; '1'…同期型のメッセージ送受信

指定を省略した場合は，非同期型のメッセージ受信（ASYNC）が仮定されます。

●SWITCHING MODE句

一方送信メッセージの場合に，一般か優先かを指定します。

NORMAL: 一般の一方送信メッセージ

PRIOR: 優先の一方送信メッセージ

データ名7: 次の値を設定したデータ項目; '0'または'△'…一般の一方送信メッセージ; '1'…優先の一方送信メッセージ

省略した場合は，一般の一方送信メッセージ（NORMAL）が設定されます。

●DETAIL MODE句

一方送信メッセージの場合に，出力通番を付けるかどうかを指定します。

データ名10: 次の値を設定したデータ項目; '0'または'△'…出力通番を付けます。; '1'…出力通番を付けません。

省略した場合は，出力通番を付けません。

●WAITING TIME句

同期型のメッセージ送受信の場合に，監視時間の値を指定します。

データ名11: 監視時間の値を，HHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で指定します。

省略した場合，または'00000000'を設定した場合は，MCFマネジャ定義のUAP共通定義（mcfmuap -t）で指定した同期型送受信監視時間が設定されます。

●一意名1

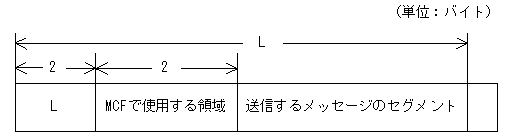

セグメントを送信するデータ項目を指定します。一つのセグメントで32000バイトまで送信できます。一意名1の形式を次に示します。

[図データ]

●WITH句

メッセージの最終セグメントを送信するかどうかを指定します。非同期型のメッセージ送信の場合だけ指定します。

ESI: 先頭セグメントまたは中間セグメントの送信

EMI: 最終セグメントまたは単一セグメントの送信

一意名2: 次の値を設定したデータ項目; '1'…ESI（先頭セグメントまたは中間セグメントの送信）; '2'…EMI（最終セグメントまたは単一セグメントの送信）

省略した場合は，EMI（最終セグメントまたは単一セグメントの送信）が設定されます。

なお，同期型のメッセージの送受信（SENDRECV）の場合は，EMIを指定するか，または指定を省略してください。

●BEFORE句

同期型のメッセージ送受信の場合に設定します。メッセージ送信後にその端末からメッセージを受信する場合に指定します。

一意名3: 受信メッセージを格納するデータ項目

同期型のメッセージの送受信の場合に，受信するセグメントの領域（一意名3）の形式を次に示します。

[図データ]

ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの出力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	一意名1のLに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，メッセージの送信を受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファをメモリ上に確保できませんでした。
71108	メッセージを送信しようとしましたが，送信先の管理テーブルが確保できませんでした。
71108	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞先頭セグメントを受信するRECEIVE文を実行する前に，SEND文を実行しています。非応答型のMHPから応答メッセージを送信しています。
72000	＜SPPの実行でリターンした場合＞トランザクションでないSPPの処理から，SEND文を実行しています。 SPPでは，応答メッセージを送信するSEND文を実行できません。
72001	SYMBOLIC TERMINAL句に設定した論理端末名称が間違っています。
72001	SEND文を実行できない論理端末を設定しています。
72005	先頭セグメントまたは中間セグメント送信時，一意名1のLに4以下の値を設定しています。
72008	応答メッセージの最終セグメントを送信するSEND文を実行したあとに，再び応答メッセージを送信するSEND文を実行しています。
72008	SEND文を実行して応答型のアプリケーションを起動させたあとに，応答メッセージを送信するSEND文を実行しています。
72013	一意名3のLの指定値を超えるセグメントを受信しました。一意名3のLの指定値を超えた部分は切り捨てられました。
72013	32763バイトを超えるセグメントを受信しました。32768バイトを超えた部分は切り捨てられました（バッファ形式2の場合）。
72017	DETAIL MODE句に設定した値が間違っています。
72018	SWITCHING MODE句に設定した値が間違っています。
72020	SYNCHRONOUS MODE句に設定した値が間違っています。
72024	FOR句に設定した値が間違っています。
72026	WITH句に設定した値が間違っています。
72036	一意名3のLの指定値が不足しています。5バイト以上の領域を確保してください。
72037	BEFORE句に設定した値が間違っています。
72041	単一セグメント送信時，一意名1のLに4以下の値を設定しています。
73001	メッセージ出力先の論理端末で障害が発生しました。
73002	MCF通信サービスで障害が発生しました。
73005	SEND文（同期型）を呼び出してから，設定した限界経過時間が過ぎても，論理端末からの応答がありません。
73008	論理端末が閉塞中，またはMCFが終了処理中に，UAPからSEND文が呼び出されました。
73010	入力，または出力メッセージ編集UOCで障害が発生しました。
73010	メッセージ編集エラーが発生しました。
73015	メッセージ出力先の論理端末は，ほかのUAPで仕掛り中です。
73018	SEND文（同期型）を呼び出した場合に，データ名11に設定した監視時間が間違っています。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
