TP1/NET/User Agentを組み込んだソフトウェア構成の例を次の図に示します。

また，TP1/NET/User AgentがAP間通信で使用するプロトコル，および主な通信相手プログラムを表1-1に示します。

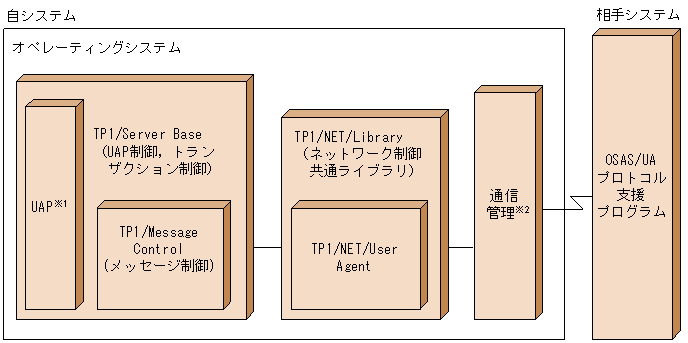

図1-4　TP1/NET/User Agentを組み込んだソフトウェア構成

注※1

TP1/NET/User Agentで扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

注※2

XNF/HまたはXNF/ASを使用できます。

表1-1　TP1/NET/User Agentが適用するAP間通信のプロトコル

プロトコル	主な通信相手
OSAS/UAプロトコル	VOS3　TMS-4V/SPのOSAS/UA/4VSP VOS3　XDM/DCCM3のOSAS/UA2/DCCM3
