4.3.3 XMLスキーマの定義方法

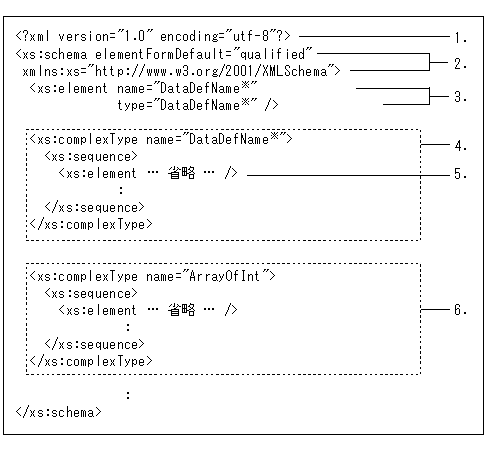

入力データ用XMLスキーマおよび出力データ用XMLスキーマの定義形式を次に示します。
![[図データ]](GRAPHICS/ZU170070.GIF)
- 注※
-
すべて同じ値が指定されます。
-
XML宣言ノードのversion属性には1.0，encoding属性にはutf-8が指定されます。
-
schema要素のelementFormDefault属性にはqualified，xmlns属性には名前空間URIとして「http://www.w3.org/2001/XMLSchema」が指定されます。
-
ルート要素となるelement要素のname属性には，入力データ用XMLスキーマの場合，「入力データ型定義名称」または「出力データ型定義名称」が指定されます。type属性には，name属性と同じ値が指定されます。
-
3.のtype属性がcomplexType要素で定義されます。complexType要素のname属性には，3.のtype属性と同じ値が指定されます。
-
sequence要素の子要素としてelement要素が定義されます。element要素は，入力データ型定義または出力データ型定義のメンバ，および構造体のメンバによって定義されます。データ型定義のメンバおよび構造体のメンバから定義されるelement要素を表4-10に示します。
-
5.のelement要素のtype属性がcomplexType要素で定義されます。element要素のtype属性が配列型，および構造体の場合に定義されるcomplexType要素を表4-11に示します。
|
データ型定義のメンバおよび構造体のメンバのデータ型 |
入力データ用XMLスキーマおよび出力データ用XMLスキーマのelement要素 |
|---|---|
|
char |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="xs:string"/> |
|
int |
<xs:element minOccurs="1" maxOccurs="1" name="memberName※1" type="xs:int"/> |
|
short |
<xs:element minOccurs="1" maxOccurs="1" name="memberName※1" type="xs:short"/> |
|
long |
<xs:element minOccurs="1" maxOccurs="1" name="memberName※1" type="xs:int"/> |
|
struct |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="(構造体名称)"/> |
|
char[] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="xs:string"/> |
|
int[] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="ArrayOfInt※2"/> |
|
short[] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="ArrayOfShort※2"/> |
|
long[] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="ArrayOfInt※2"/> |
|
struct[] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="ArrayOf(構造体名称)※2"/> |
|
char[][] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="ArrayOfString※2"/> |
|
byte[] |
<xs:element minOccurs="0" maxOccurs="1" name="memberName※1" type="xs:base64Binary"/> |
- 注※1
-
クライアントスタブ生成コマンド（spp2cstub）で-Xオプションにnormalを指定した場合，データ型定義のメンバの名称が指定されます。このXMLスキーマ例を「4.3.4(11) XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合1）」に示します。
また，-Xオプションにdatasetを指定した場合，〈complexType要素のname属性の値〉_〈データ型定義のメンバの名称〉が指定されます。このXMLスキーマ例を「4.3.4(12) XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合1）」に示します。
- 注※2
-
クライアントスタブ生成コマンド（spp2cstub）で，-Xオプションにnormalを指定した場合のXMLスキーマ例を「4.3.4(13) XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合2）」に示します。
また，クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合で，二つ以上のelement要素のtype属性が同一のcomplexType要素で定義されたとき，Connector .NETによってelement要素の数だけcomplexType要素が定義されます。element要素のtype属性の値は，「〈complexType要素のname属性の値〉〈同一のcomplexType要素を定義したtype属性が定義されているelement要素の個数の連番〉」となります。element要素の個数の連番は，0から始まり，1，2…と割り当てられます。このXMLスキーマ例を「4.3.4(14) XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合2）」に示します。
|
element要素のtype属性 |
入力データ用XMLスキーマおよび出力データ用XMLスキーマのcomplexType要素 |
|---|---|
|
ArrayOfInt （+連番（1，2，…）） |
<xs:complexType name="ArrayOfInt"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="int※1" type="xs:int"/> </xs:sequence> </xs:complexType> |
|
ArrayOfShort （+連番（1，2，…）） |
<xs:complexType name="ArrayOfShort"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="short※1" type="xs:short"/> </xs:sequence> </xs:complexType> |
|
ArrayOfString （+連番（1，2，…）） |
<xs:complexType name="ArrayOfString"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="string※1" nillable="true" type="xs:string"/> </xs:sequence> </xs:complexType> |
|
構造体名 （+連番（1，2，…）） |
<xs:complexType name="(構造体名)"> <xs:sequence> <xs:element … 省略 … /> (構造体のメンバの要素※2) ： </xs:sequence> </xs:complexType> |
|
ArrayOf(構造体名) （+連番（1，2，…）） |
<xs:complexType name="ArrayOf(構造体名)"> <xs:sequence> <xs:element minOccurs="0" maxOccurs="unbounded" name="(構造体名)" nillable="true"type="(構造体名)"/> </xs:sequence> </xs:complexType> |
- 注※1
-
クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合，「〈complexType要素のname属性の値〉_〈「xs:」を除いたtype属性の値〉」が指定されます。このXMLスキーマ例を「4.3.4(15) XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合3）」に示します。
- 注※2
-
データ型定義の構造体のメンバに指定される要素については，表4-10を参照してください。
