3.3.3　XMLスキーマの定義方法

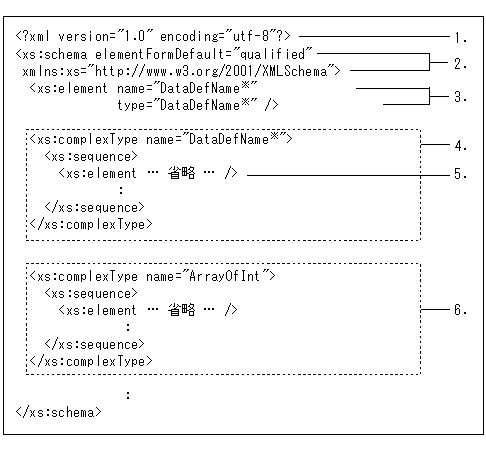

入力データ用XMLスキーマおよび出力データ用XMLスキーマの定義形式を次に示します。

[図データ]

注※
すべて同じ値が指定されます。
  1. XML宣言ノードのversion属性には1.0，encoding属性にはutf-8が指定されます。
  2. schema要素のelementFormDefault属性にはqualified，xmlns属性には名前空間URIとして「http://www.w3.org/2001/XMLSchema」が指定されます。
  3. ルート要素となるelement要素のname属性には，入力データ用XMLスキーマの場合，「入力データ型定義名称」または「出力データ型定義名称」が指定されます。type属性には，name属性と同じ値が指定されます。
  4. 3.のtype属性がcomplexType要素で定義されます。complexType要素のname属性には，3.のtype属性と同じ値が指定されます。
  5. sequence要素の子要素としてelement要素が定義されます。element要素は，入力データ型定義または出力データ型定義のメンバ，および構造体のメンバによって定義されます。データ型定義のメンバおよび構造体のメンバから定義されるelement要素を表3-10に示します。
  6. 5.のelement要素のtype属性がcomplexType要素で定義されます。element要素のtype属性が配列型，および構造体の場合に定義されるcomplexType要素を表3-11に示します。
　

表3-10　データ型定義から定義されるelement要素

データ型定義のメンバおよび構造体のメンバのデータ型 入力データ用XMLスキーマおよび出力データ用XMLスキーマのelement要素
char
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="xs:string"/>
int
<xs:element minOccurs="1" maxOccurs="1"
    name="memberName※1" type="xs:int"/>
short
<xs:element minOccurs="1" maxOccurs="1"
    name="memberName※1" type="xs:short"/>
long
<xs:element minOccurs="1" maxOccurs="1"
    name="memberName※1" type="xs:int"/>
struct
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="(構造体名称)"/>
char[]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="xs:string"/>
int[]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="ArrayOfInt※2"/>
short[]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="ArrayOfShort※2"/>
long[]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="ArrayOfInt※2"/>
struct[]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="ArrayOf(構造体名称)※2"/>
char[][]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="ArrayOfString※2"/>
byte[]
<xs:element minOccurs="0" maxOccurs="1"
    name="memberName※1" type="xs:base64Binary"/>
注※1
クライアントスタブ生成コマンド（spp2cstub）で-Xオプションにnormalを指定した場合，データ型定義のメンバの名称が指定されます。このXMLスキーマ例を「3.3.4(11)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合1）」に示します。
また，-Xオプションにdatasetを指定した場合，〈complexType要素のname属性の値〉_〈データ型定義のメンバの名称〉が指定されます。このXMLスキーマ例を「3.3.4(12)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合1）」に示します。
注※2
クライアントスタブ生成コマンド（spp2cstub）で，-Xオプションにnormalを指定した場合のXMLスキーマ例を「3.3.4(13)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合2）」に示します。
また，クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合で，二つ以上のelement要素のtype属性が同一のcomplexType要素で定義されたとき，Connector .NETによってelement要素の数だけcomplexType要素が定義されます。element要素のtype属性の値は，「〈complexType要素のname属性の値〉〈同一のcomplexType要素を定義したtype属性が定義されているelement要素の個数の連番〉」となります。element要素の個数の連番は，0から始まり，1，2…と割り当てられます。このXMLスキーマ例を「3.3.4(14)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合2）」に示します。

表3-11　element要素のtype属性が配列型，および構造体の場合に定義されるcomplexType要素

element要素のtype属性 入力データ用XMLスキーマおよび出力データ用XMLスキーマのcomplexType要素
ArrayOfInt
（+連番（1，2，…））
<xs:complexType name="ArrayOfInt">
  <xs:sequence>
    <xs:element minOccurs="0" maxOccurs="unbounded"
      name="int※1" type="xs:int"/>
  </xs:sequence>
</xs:complexType>
ArrayOfShort
（+連番（1，2，…））
<xs:complexType name="ArrayOfShort">
  <xs:sequence>
    <xs:element minOccurs="0" maxOccurs="unbounded"
      name="short※1" type="xs:short"/>
  </xs:sequence>
</xs:complexType>
ArrayOfString
（+連番（1，2，…））
<xs:complexType name="ArrayOfString">
  <xs:sequence>
    <xs:element minOccurs="0" maxOccurs="unbounded"
      name="string※1" nillable="true" type="xs:string"/>
  </xs:sequence>
</xs:complexType>
構造体名
（+連番（1，2，…））
<xs:complexType name="(構造体名)">
  <xs:sequence>
    <xs:element … 省略 … /> (構造体のメンバの要素※2)
              ：
  </xs:sequence>
</xs:complexType>
ArrayOf(構造体名)
（+連番（1，2，…））
<xs:complexType name="ArrayOf(構造体名)">
  <xs:sequence>
    <xs:element minOccurs="0" maxOccurs="unbounded"
      name="(構造体名)" nillable="true"type="(構造体名)"/>
  </xs:sequence>
</xs:complexType>
注※1
クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合，「〈complexType要素のname属性の値〉_〈「xs:」を除いたtype属性の値〉」が指定されます。このXMLスキーマ例を「3.3.4(15)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合3）」に示します。
注※2
データ型定義の構造体のメンバに指定される要素については，表3-10を参照してください。
