OpenTP1 Version 7　分散トランザクション処理機能　OpenTP1 クライアント使用の手引 TP1/Client/W，TP1/Client/P編

8.2.1　cltdump（トレースの編集出力）

〈この項の構成〉

(1)　形式

TP1/Client/Pを使用する場合，cltdumpコマンドはMS-DOSプロンプトから入力してください。

(a)　TP1/Client/Wの場合

cltdump〔-u|-s|-m〕〔-n〕〔-f　ファイル名〕

(b)　TP1/Client/Pの場合

cltdmp32〔/u|/s|/m〕〔/n〕〔/f　ファイル名〕

(c)　TP1/Client/P(64)の場合

cltdmp64〔/u|/s|/m〕〔/n〕〔/f　ファイル名〕

ページの先頭へ

(2)　機能

TP1/Clientが提供しているトレースを編集し，標準出力に出力します。ファイルに保存する場合は，任意のファイルに標準出力をリダイレクトしてください。このコマンドを使用すると，次のトレースを編集できます。

各トレースには，二つのトレースファイルがあります。cltdumpコマンドを実行すると，ファイルを取得時刻の順に選択して，古いものから出力します。

なお，ソケットトレースおよびモジュールトレースの出力内容は，公開しておりませんが，保守員が障害調査資料として使用する場合がありますので，保守員の指示に従ってください。

このコマンドは，トレースを出力したTP1/Clientのバージョンと同じバージョンのコマンドの使用をお勧めします。異なるバージョンのコマンドを使用すると，トレースの出力内容が正しく編集されない場合があります。

ページの先頭へ

(3)　オプション

ページの先頭へ

(4)　出力例

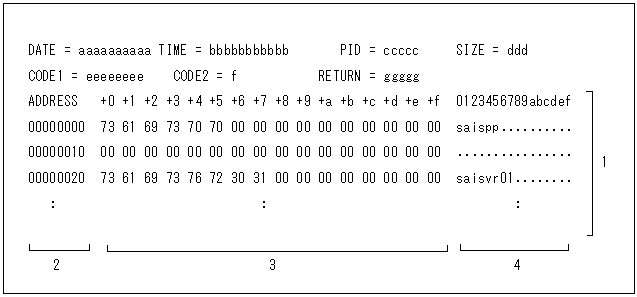

ソケットトレースおよびモジュールトレースの出力内容は公開していません。ここではUAPトレースの出力例を示します。

[図データ]

aaaaaaaaaa

UAPトレース取得日

yyyy/mm/dd（yyyy・・・年，mm・・・月，dd・・・日）の形式

bbbbbbbbbbb

UAPトレース取得時刻

hh:mm:ss.sss（hh・・・時，mm・・・分，ss・・・秒，sss・・・ミリ秒）の形式

ccccc

UAPトレースを取得したプロセスのプロセスID

TP1/Client/Wの場合は，プロセスID:クライアントIDという形式で出力される。

TP1/Client/Pの場合は，プロセスID:スレッドIDという形式で出力される。

ddd

データサイズ

eeeeeeee

呼び出された関数の種別コード1

180000（16進数）・・・TP1/Clientからの要求であることを示す。

f

呼び出された関数の種別コード2

1・・・dc_rpc_open_s関数であることを示す。

2・・・dc_rpc_close_s関数であることを示す。

3・・・dc_rpc_call_s関数であることを示す。

4・・・dc_clt_cltin_s関数であることを示す。

5・・・dc_clt_cltout_s関数であることを示す。

6・・・dc_clt_send_s関数であることを示す。

7・・・dc_clt_receive_s関数であることを示す。

8・・・dc_trn_begin_s関数であることを示す。

9・・・dc_trn_chained_commit_s関数であることを示す。

1a・・・dc_clt_set_raphost_s関数であることを示す。

1b・・・dc_clt_get_raphost_s関数であることを示す。

1c・・・dc_clt_assem_send_s関数であることを示す。

1d・・・dc_clt_assem_receive_s関数であることを示す。

a・・・dc_trn_chained_rollback_s関数であることを示す。

b・・・dc_trn_unchained_commit_s関数であることを示す。

c・・・dc_trn_unchained_rollback_s関数であることを示す。

d・・・dc_trn_info_s関数であることを示す。

e・・・dc_clt_get_trnid_s関数であることを示す。

f・・・dc_rpc_get_watch_time_s関数であることを示す。

10・・・dc_rpc_set_watch_time_s関数であることを示す。

13・・・dc_clt_connect_s関数であることを示す。

14・・・dc_clt_disconnect_s関数であることを示す。

17・・・dc_clt_receive2_s関数であることを示す。

18・・・dc_clt_set_connect_inf_s関数であることを示す。

19・・・dc_rpc_call_to_s関数であることを示す。

100・・・dc_clt_accept_notification_s関数であることを示す。

101・・・dc_clt_cancel_notification_s関数であることを示す。

102・・・dc_clt_open_notification_s関数であることを示す。

103・・・dc_clt_close_notification_s関数であることを示す。

104・・・dc_clt_chained_accept_notification_s関数であることを示す。

200・・・tpalloc関数であることを示す。

201・・・tpfree関数であることを示す。

202・・・tpconnect関数であることを示す。

203・・・tpdiscon関数であることを示す。

204・・・tpsend関数であることを示す。

205・・・tprecv関数であることを示す。

ggggg

呼び出された関数のリターンコード（10進数）

リターンコードの表す実行結果については，「4.　TP1/Clientで使用できる関数（C言語編）」または「6.　TP1/Clientで使用できる要求文（COBOL言語編）」を参照してください。

  1. OpenTP1関数の呼び出し情報※

  2. OpenTP1関数の呼び出し情報のロケーション

  3. OpenTP1関数の呼び出し情報の16進表示のデータ部

  4. OpenTP1関数の呼び出し情報のASCII文字表示部

注※

各関数の呼び出し情報の形式を，「(5)　出力形式」および「(6)　出力形式（TP1/Client/P(64)およびTP1/Client/W(64)の場合）」に示します。

ページの先頭へ

(5)　出力形式

表8‒1　dc_rpc_open_s関数の呼び出し情報（関数コード：1）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_rpc_open_s関数の引数cltid指定値

dc_rpc_open関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_rpc_open_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒2　dc_rpc_close_s関数の呼び出し情報（関数コード：2）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_rpc_close_s関数の引数cltid指定値

dc_rpc_close関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_rpc_close_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒3　dc_rpc_call_s関数の呼び出し情報（関数コード：3）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

140

4

cltid

0

dc_rpc_call_s関数の引数cltid指定値

dc_rpc_call関数の場合，TP1/Clientが使用する領域

32

group

4

dc_rpc_call_s関数の引数group指定値

32

service

24

dc_rpc_call_s関数の引数service指定値

60

in

44

dc_rpc_call_s関数の引数in指定値

4

in_len

80

dc_rpc_call_s関数の引数in_len指定値

4

out_len

84

dc_rpc_call_s関数の引数out_len指定値

4

flags

88

dc_rpc_call_s関数の引数flags指定値

関数出口情報

64

60

out

0

dc_rpc_call_s関数の引数outに返された値

4

out_len

3C

dc_rpc_call_s関数の引数out_lenに返された値
表8‒4　dc_clt_cltin_s関数の呼び出し情報（関数コード：4）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

168

4

hWnd

0

dc_clt_cltin_s関数の引数hWndの指定値

dc_clt_cltin関数の場合，0クリア

64

defpath

4

dc_clt_cltin_s関数の引数defpathの指定値

dc_clt_cltin関数の場合，0クリア

64

target_host

44

dc_clt_cltin_s関数の引数target_hostの指定値

32

logname

84

dc_clt_cltin_s関数の引数lognameの指定値

4

flags

A4

dc_clt_cltin_s関数の引数flagsの指定値

関数出口情報

68

4

cltid

0

dc_clt_cltin_s関数の引数cltidに返された値

dc_clt_cltin関数の場合，TP1/Clientが使用する領域

64

set_host

4

dc_clt_cltin_s関数の引数set_hostに返された値
表8‒5　dc_clt_cltout_s関数の呼び出し情報（関数コード：5）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_clt_cltout_s関数の引数cltid指定値

dc_clt_cltout関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_clt_cltout_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒6　dc_clt_send_s関数の呼び出し情報（関数コード：6）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

144

4

cltid

0

dc_clt_send_s関数の引数cltid指定値

dc_clt_send関数の場合，TP1/Clientが使用する領域

64

buff

4

dc_clt_send_s関数の引数buff指定値

4

sendleng

44

dc_clt_send_s関数の引数sendleng指定値

64

hostname

48

dc_clt_send_s関数の引数hostname指定値

2

portnum

88

dc_clt_send_s関数の引数portnum指定値

2

−

8A

未使用の領域

4

flags

8C

dc_clt_send_s関数の引数flags指定値
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒7　dc_clt_receive_s関数の呼び出し情報（関数コード：7）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

4

cltid

0

dc_clt_receive_s関数の引数cltid指定値

dc_clt_receive関数の場合，TP1/Clientが使用する領域

4

recvleng

4

dc_clt_receive_s関数の引数recvleng指定値

4

timeout

8

dc_clt_receive_s関数の引数timeout指定値

4

flags

C

dc_clt_receive_s関数の引数flags指定値

関数出口情報

64

64

buff

0

dc_clt_receive_s関数の引数buffに返された値
表8‒8　dc_trn_begin_s関数の呼び出し情報（関数コード：8）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

4

4

cltid

0

dc_trn_begin_s関数の引数cltid指定値

dc_trn_begin関数の場合，TP1/Clientが使用する領域

関数出口情報

32

16

trngid

0

発生したグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

10

発生したグローバルトランザクションの，トランザクションブランチ識別子
表8‒9　dc_trn_chained_commit_s関数の呼び出し情報（関数コード：9）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

36

4

cltid

0

dc_trn_chained_commit_s関数の引数cltid指定値

dc_trn_chained_commit関数の場合，TP1/Clientが使用する領域

16

trngid

4

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

14

現在のグローバルトランザクションの，トランザクションブランチ識別子

関数出口情報

32

16

trngid

0

新しく発生したグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

10

新しく発生したグローバルトランザクションの，トランザクションブランチ識別子
表8‒10　dc_clt_set_raphost_s関数の呼び出し情報（関数コード：1a）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

136

4

cltid

0

dc_clt_set_raphost_s関数の引数cltid指定値

dc_clt_set_raphost関数の場合，TP1/Clientが使用する領域

128

raphost

4

dc_clt_set_raphost_s関数の引数raphost指定値

4

flags

84

dc_clt_set_raphost_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒11　dc_clt_get_raphost_s関数の呼び出し情報（関数コード：1b）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_clt_get_raphost_s関数の引数cltid指定値

dc_clt_get_raphost関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_clt_get_raphost_s関数の引数flags指定値

関数出口情報

128

128

raphost

0

dc_clt_get_raphost_s関数の引数raphostに返された値
表8‒12　dc_clt_assem_send_s関数の呼び出し情報（関数コード：1c）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

148

4

cltid

0

dc_clt_assem_send_s関数の引数cltid指定値

dc_clt_assem_send関数の場合，TP1/Clientが使用する領域

64

buff

4

dc_clt_assem_send_s関数の引数buff指定値

4

sendleng

44

dc_clt_assem_send_s関数の引数sendleng指定値

64

hostname

48

dc_clt_assem_send_s関数の引数hostname指定値

2

portnum

88

dc_clt_assem_send_s関数の引数portnum指定値

2

−

8A

未使用の領域

4

timeout

8C

dc_clt_assem_send_s関数の引数timeout指定値

4

flags

90

dc_clt_assem_send_s関数の引数flags指定値
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒13　dc_clt_assem_receive_s関数の呼び出し情報（関数コード：1d）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

4

cltid

0

dc_clt_assem_receive_s関数の引数cltid指定値

dc_clt_assem_receive関数の場合，TP1/Clientが使用する領域

4

recvleng

4

dc_clt_assem_receive_s関数の引数recvleng指定値

4

timeout

8

dc_clt_assem_receive_s関数の引数timeout指定値

4

flags

C

dc_clt_assem_receive_s関数の引数flags指定値

関数出口情報

68

64

buff

0

dc_clt_assem_receive_s関数の引数buffに返された値

4

recvleng

40

dc_clt_assem_receive_s関数の引数recvlengに返された値
表8‒14　dc_trn_chained_rollback_s関数の呼び出し情報（関数コード：a）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

36

4

cltid

0

dc_trn_chained_rollback_s関数の引数cltid指定値

dc_trn_chained_rollback関数の場合，TP1/Clientが使用する領域

16

trngid

4

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

14

現在のグローバルトランザクションの，トランザクションブランチ識別子

関数出口情報

32

16

trngid

0

新しく発生したグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

10

新しく発生したグローバルトランザクションの，トランザクションブランチ識別子
表8‒15　dc_trn_unchained_commit_s関数の呼び出し情報（関数コード：b）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

36

4

cltid

0

dc_trn_unchained_commit_s関数の引数cltid指定値

dc_trn_unchained_commit関数の場合，TP1/Clientが使用する領域

16

trngid

4

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

14

現在のグローバルトランザクションの，トランザクションブランチ識別子
注

関数出口情報はありません。

表8‒16　dc_trn_unchained_rollback_s関数の呼び出し情報（関数コード：c）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

36

4

cltid

0

dc_trn_unchained_rollback_s関数の引数cltid指定値

dc_trn_unchained_rollback関数の場合，TP1/Clientが使用する領域

16

trngid

4

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

14

現在のグローバルトランザクションの，トランザクションブランチ識別子
注

関数出口情報はありません。

表8‒17　dc_trn_info_s関数の呼び出し情報（関数コード：d）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_trn_info_s関数の引数cltid指定値

dc_trn_info関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_trn_info_s関数の引数flags指定値（アドレス）
注

関数出口情報はありません。

表8‒18　dc_clt_get_trnid_s関数の呼び出し情報（関数コード：e）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

4

4

cltid

0

dc_clt_get_trnid_s関数の引数cltid指定値

dc_clt_get_trnid関数の場合，TP1/Clientが使用する領域

関数出口情報

32

16

trngid

0

dc_clt_get_trnid_s関数の引数trngidに返された値

16

trnbid

10

dc_clt_get_trnid_s関数の引数trnbidに返された値
表8‒19　dc_rpc_get_watch_time_s関数の呼び出し情報（関数コード：f）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

4

4

cltid

0

dc_rpc_get_watch_time_s関数の引数cltid指定値

dc_rpc_get_watch_time関数の場合，TP1/Clientが使用する領域
注

関数出口情報はありません。

表8‒20　dc_rpc_set_watch_time_s関数の呼び出し情報（関数コード：10）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_rpc_set_watch_time_s関数の引数cltid指定値

dc_rpc_set_watch_time関数の場合，TP1/Clientが使用する領域

4

var

4

dc_rpc_set_watch_time_s関数の引数var指定値
注

関数出口情報はありません。

表8‒21　dc_clt_connect_s関数の呼び出し情報（関数コード：13）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_clt_connect_s関数の引数cltid指定値

dc_clt_connect関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_clt_connect_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒22　dc_clt_disconnect_s関数の呼び出し情報（関数コード：14）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

cltid

0

dc_clt_disconnect_s関数の引数cltid指定値

dc_clt_disconnect関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_clt_disconnect_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒23　dc_clt_receive2_s関数の呼び出し情報（関数コード：17）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

4

cltid

0

dc_clt_receive2_s関数の引数cltid指定値

dc_clt_receive2関数の場合，TP1/Clientが使用する領域

4

recvleng

4

dc_clt_receive2_s関数の引数recvleng指定値

4

timeout

8

dc_clt_receive2_s関数の引数timeout指定値

4

flags

C

dc_clt_receive2_s関数の引数flags指定値

関数出口情報

68

64

buff

0

dc_clt_receive2_s関数の引数buffに返された値

4

recvleng

40

dc_clt_receive2_s関数の引数recvlengに返された値
表8‒24　dc_clt_set_connect_inf_s関数の呼び出し情報（関数コード：18）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

76

4

cltid

0

dc_clt_set_connect_inf_s関数の引数cltid指定値

dc_clt_set_connect_inf関数の場合，TP1/Clientが使用する領域

2

inf_len

4

dc_clt_set_connect_inf_s関数の引数inf_len指定値

2

−

6

未使用の領域

64

inf

8

dc_clt_set_connect_inf_s関数の引数inf指定値

4

flags

48

dc_clt_set_connect_inf_s関数の引数flags指定値
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒25　dc_rpc_call_to_s関数の呼び出し情報（関数コード：19）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

236

4

cltid

0

dc_rpc_call_to_s関数の引数cltid指定値

dc_rpc_call_to関数の場合，TP1/Clientが使用する領域

8

tbl_nid

4

未使用の領域（0クリア）

64

tbl_hostnm

C

DCRPC_BINDING_TBL構造体のメンバhostnm指定値

2

tbl_portno

4C

DCRPC_BINDING_TBL構造体のメンバportno指定値

2

tbl_filler1

8E

未使用の領域

4

tbl_flags

50

未使用の領域（0x00000002）

16

tbl_filler2

54

未使用の領域

32

group

64

dc_rpc_call_to_s関数の引数group指定値

32

service

84

dc_rpc_call_to_s関数の引数service指定値

60

in

A4

dc_rpc_call_to_s関数の引数in指定値

4

in_len

E0

dc_rpc_call_to_s関数の引数in_len指定値

4

out_len

E4

dc_rpc_call_to_s関数の引数out_len指定値

4

flags

E8

dc_rpc_call_to_s関数の引数flags指定値

関数出口情報

64

60

out

0

dc_rpc_call_s関数の引数outに返された値

4

out_len

3C

dc_rpc_call_s関数の引数out_lenに返された値
表8‒26　dc_clt_accept_notification_s関数の呼び出し情報（関数コード：100）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

84

4

hWnd

0

dc_clt_accept_notification_s関数の引数hWnd指定値

dc_clt_accept_notification関数の場合，0クリア

64

defpath

4

dc_clt_accept_notification_s関数の引数defpath指定値

dc_clt_accept_notification関数の場合，0クリア

4

inf_len

44

dc_clt_accept_notification_s関数の引数inf_len指定値

2

port

48

dc_clt_accept_notification_s関数の引数port指定値

2

−

4A

未使用の領域

4

timeout

4C

dc_clt_accept_notification_s関数の引数timeout指定値

4

flags

50

dc_clt_accept_notification_s関数の引数flags指定値

関数出口情報

140

64

inf

0

dc_clt_accept_notification_s関数の引数infに返された値

4

inf_len

40

dc_clt_accept_notification_s関数の引数inf_lenに返された値

64

hostname

44

dc_clt_accept_notification_s関数の引数hostnameに返された値

8

nodeid

84

dc_clt_accept_notification_s関数の引数nodeidに返された値
（凡例）

−：該当しません。

表8‒27　dc_clt_cancel_notification_s関数の呼び出し情報（関数コード：101）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

208

4

hWnd

0

dc_clt_cancel_notification_s関数の引数hWnd指定値

dc_clt_cancel_notification関数の場合，0クリア

64

defpath

4

dc_clt_cancel_notification_s関数の引数defpath指定値

dc_clt_cancel_notification関数の場合，0クリア

64

inf

44

dc_clt_cancel_notification_s関数の引数inf指定値

4

inf_len

84

dc_clt_cancel_notification_s関数の引数inf_len指定値

2

port

88

dc_clt_cancel_notification_s関数の引数port指定値

2

−

8A

未使用の領域

64

hostname

8C

dc_clt_cancel_notification_s関数の引数hostname指定値

4

flags

CC

dc_clt_cancel_notification_s関数の引数flags指定値
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒28　dc_clt_open_notification_s関数の呼び出し情報（関数コード：102）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

76

4

hWnd

0

dc_clt_open_notification_s関数の引数hWnd指定値

dc_clt_open_notification関数の場合，0クリア

64

defpath

4

dc_clt_open_notification_s関数の引数defpath指定値

dc_clt_open_notification関数の場合，0クリア

2

port

44

dc_clt_open_notification_s関数の引数port指定値

2

−

46

未使用の領域

4

flags

48

dc_clt_open_notification_s関数の引数flags指定値

関数出口情報

4

4

ntfid

0

dc_clt_open_notification_s関数の引数ntfidに返された値

dc_clt_open_notification関数の場合，TP1/Clientが使用する領域
（凡例）

−：該当しません。

表8‒29　dc_clt_close_notification_s関数の呼び出し情報（関数コード：103）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

4

ntfid

0

dc_clt_close_notification_s関数の引数ntfid指定値

dc_clt_close_notification関数の場合，TP1/Clientが使用する領域

4

flags

4

dc_clt_close_notification_s関数の引数flags指定値
注

関数出口情報はありません。

表8‒30　dc_clt_chained_accept_notification_s関数の呼び出し情報（関数コード：104）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

4

ntfid

0

dc_clt_chained_accept_notification_s関数の引数ntfid指定値

dc_clt_chained_accept_notification関数の場合，TP1/Clientが使用する領域

4

inf_len

4

dc_clt_chained_accept_notification_s関数の引数inf_len指定値

4

timeout

8

dc_clt_chained_accept_notification_s関数の引数timeout指定値

4

flags

C

dc_clt_chained_accept_notification_s関数の引数flags指定値

関数出口情報

140

64

inf

0

dc_clt_chained_accept_notification_s関数の引数infに返された値

4

inf_len

40

dc_clt_chained_accept_notification_s関数の引数inf_lenに返された値

64

hostname

44

dc_clt_chained_accept_notification_s関数の引数hostnameに返された値

8

nodeid

84

dc_clt_chained_accept_notification_s関数の引数nodeidに返された値
表8‒31　tpalloc関数の呼び出し情報（関数コード：200）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

20

8

type

0

tpalloc関数の引数type指定値

8

subtype

8

tpalloc関数の引数subtype指定値

4

size

10

tpalloc関数の引数size指定値

関数出口情報

8

4

return

0

tpalloc関数のリターン値（アドレス）

4

tperrno

4

tperrnoに設定された値
表8‒32　tpfree関数の呼び出し情報（関数コード：201）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

4

4

ptr

0

tpfree関数の引数ptr指定値（アドレス）
注

関数出口情報はありません。

表8‒33　tpconnect関数の呼び出し情報（関数コード：202）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

100

32

svc

0

tpconnect関数の引数svc指定値

60

data

20

tpconnect関数の引数data指定値

4

len

5C

tpconnect関数の引数len指定値

4

flags

60

tpconnect関数の引数flags指定値

関数出口情報

4

4

tperrno

0

tperrnoに設定された値
表8‒34　tpdiscon関数の呼び出し情報（関数コード：203）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

4

4

cd

0

tpdiscon関数の引数cd指定値

関数出口情報

4

4

tperrno

0

tperrnoに設定された値
表8‒35　tpsend関数の呼び出し情報（関数コード：204）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

72

4

cd

0

tpsend関数の引数cd指定値

60

data

4

tpsend関数の引数data指定値

4

len

40

tpsend関数の引数len指定値

4

flags

44

tpsend関数の引数flags指定値

関数出口情報

12

4

revent

0

tpsend関数の引数reventに返された値

4

tpurcode

4

tpurcodeに設定された値

4

tperrno

8

tperrnoに設定された値
表8‒36　tprecv関数の呼び出し情報（関数コード：205）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

12

4

cd

0

tprecv関数の引数cd指定値

4

len

4

tprecv関数の引数len指定値

4

flags

8

tprecv関数の引数flags指定値

関数出口情報

76

60

data

0

tprecv関数の引数dataに返された値

4

len

3C

tprecv関数の引数lenに返された値

4

revent

40

tprecv関数の引数reventに返された値

4

tpurcode

44

tpurcodeに設定された値

4

tperrno

48

tperrnoに設定された値

ページの先頭へ

(6)　出力形式（TP1/Client/P(64)およびTP1/Client/W(64)の場合）

表8‒37　dc_rpc_open_s関数の呼び出し情報（関数コード：1）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_rpc_open_s関数の引数cltid指定値

dc_rpc_open関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_rpc_open_s関数の引数flags指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒38　dc_rpc_close_s関数の呼び出し情報（関数コード：2）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_rpc_close_s関数の引数cltid指定値

dc_rpc_close関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_rpc_close_s関数の引数flags指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒39　dc_rpc_call_s関数の呼び出し情報（関数コード：3）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

144

8

cltid

0

dc_rpc_call_s関数の引数cltid指定値

dc_rpc_call関数の場合，TP1/Clientが使用する領域

32

group

8

dc_rpc_call_s関数の引数group指定値

32

service

28

dc_rpc_call_s関数の引数service指定値

60

in

48

dc_rpc_call_s関数の引数in指定値

4

in_len

84

dc_rpc_call_s関数の引数in_len指定値

4

out_len

88

dc_rpc_call_s関数の引数out_len指定値

4

flags

8C

dc_rpc_call_s関数の引数flags指定値

関数出口情報

64

60

out

0

dc_rpc_call_s関数の引数outに返された値

4

out_len

3C

dc_rpc_call_s関数の引数out_lenに返された値
表8‒40　dc_clt_cltin_s関数の呼び出し情報（関数コード：4）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

176

8

hWnd

0

dc_clt_cltin_s関数の引数hWndの指定値

dc_clt_cltin関数の場合，0クリア

64

defpath

8

dc_clt_cltin_s関数の引数defpathの指定値

dc_clt_cltin関数の場合，0クリア

64

target_host

48

dc_clt_cltin_s関数の引数target_hostの指定値

32

logname

88

dc_clt_cltin_s関数の引数lognameの指定値

4

flags

A8

dc_clt_cltin_s関数の引数flagsの指定値

4

filler

AC

未使用の領域

関数出口情報

72

8

cltid

0

dc_clt_cltin_s関数の引数cltidに返された値

dc_clt_cltin関数の場合，TP1/Clientが使用する領域

64

set_host

8

dc_clt_cltin_s関数の引数set_hostに返された値
表8‒41　dc_clt_cltout_s関数の呼び出し情報（関数コード：5）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

8

cltid

0

dc_clt_cltout_s関数の引数cltid指定値

dc_clt_cltout関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_clt_cltout_s関数の引数flags指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒42　dc_clt_send_s関数の呼び出し情報（関数コード：6）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

152

8

cltid

0

dc_clt_send_s関数の引数cltid指定値

dc_clt_send関数の場合，TP1/Clientが使用する領域

64

buff

8

dc_clt_send_s関数の引数buff指定値

4

sendleng

48

dc_clt_send_s関数の引数sendleng指定値

64

hostname

4C

dc_clt_send_s関数の引数hostname指定値

2

portnum

8C

dc_clt_send_s関数の引数portnum指定値

2

−

8E

未使用の領域

4

flags

90

dc_clt_send_s関数の引数flags指定値

4

filler

94

未使用の領域
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒43　dc_clt_receive_s関数の呼び出し情報（関数コード：7）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

24

8

cltid

0

dc_clt_receive_s関数の引数cltid指定値

dc_clt_receive関数の場合，TP1/Clientが使用する領域

4

recvleng

8

dc_clt_receive_s関数の引数recvleng指定値

4

timeout

C

dc_clt_receive_s関数の引数timeout指定値

4

flags

10

dc_clt_receive_s関数の引数flags指定値

4

filler

14

未使用の領域

関数出口情報

64

64

buff

0

dc_clt_receive_s関数の引数buffに返された値
表8‒44　dc_trn_begin_s関数の呼び出し情報（関数コード：8）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

8

cltid

0

dc_trn_begin_s関数の引数cltid指定値

dc_trn_begin関数の場合，TP1/Clientが使用する領域

関数出口情報

32

16

trngid

0

発生したグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

10

発生したグローバルトランザクションの，トランザクションブランチ識別子
表8‒45　dc_trn_chained_commit_s関数の呼び出し情報（関数コード：9）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

40

8

cltid

0

dc_trn_chained_commit_s関数の引数cltid指定値

dc_trn_chained_commit関数の場合，TP1/Clientが使用する領域

16

trngid

8

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

18

現在のグローバルトランザクションの，トランザクションブランチ識別子

関数出口情報

32

16

trngid

0

新しく発生したグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

10

新しく発生したグローバルトランザクションの，トランザクションブランチ識別子
表8‒46　dc_clt_set_raphost_s関数の呼び出し情報（関数コード：1a）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

144

8

cltid

0

dc_clt_set_raphost_s関数の引数cltid指定値

dc_clt_set_raphost関数の場合，TP1/Clientが使用する領域

128

raphost

8

dc_clt_set_raphost_s関数の引数raphost指定値

4

flags

88

dc_clt_set_raphost_s関数の引数flags指定値

4

filler

8C

未使用の領域
注

関数出口情報はありません。

表8‒47　dc_clt_get_raphost_s関数の呼び出し情報（関数コード：1b）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_clt_get_raphost_s関数の引数cltid指定値

dc_clt_get_raphost関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_clt_get_raphost_s関数の引数flags指定値

4

filler

C

未使用の領域

関数出口情報

128

128

raphost

0

dc_clt_get_raphost_s関数の引数raphostに返された値
表8‒48　dc_clt_assem_send_s関数の呼び出し情報（関数コード：1c）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

152

8

cltid

0

dc_clt_assem_send_s関数の引数cltid指定値

dc_clt_assem_send関数の場合，TP1/Clientが使用する領域

64

buff

8

dc_clt_assem_send_s関数の引数buff指定値

4

sendleng

48

dc_clt_assem_send_s関数の引数sendleng指定値

64

hostname

4C

dc_clt_assem_send_s関数の引数hostname指定値

2

portnum

8C

dc_clt_assem_send_s関数の引数portnum指定値

2

−

8E

未使用の領域

4

timeout

90

dc_clt_assem_send_s関数の引数timeout指定値

4

flags

94

dc_clt_assem_send_s関数の引数flags指定値
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒49　dc_clt_assem_receive_s関数の呼び出し情報（関数コード：1d）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

24

8

cltid

0

dc_clt_assem_receive_s関数の引数cltid指定値

dc_clt_assem_receive関数の場合，TP1/Clientが使用する領域

4

recvleng

8

dc_clt_assem_receive_s関数の引数recvleng指定値

4

timeout

C

dc_clt_assem_receive_s関数の引数timeout指定値

4

flags

10

dc_clt_assem_receive_s関数の引数flags指定値

4

filler

14

未使用の領域

関数出口情報

68

64

buff

0

dc_clt_assem_receive_s関数の引数buffに返された値

4

recvleng

40

dc_clt_assem_receive_s関数の引数recvlengに返された値
表8‒50　dc_trn_chained_rollback_s関数の呼び出し情報（関数コード：a）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

40

8

cltid

0

dc_trn_chained_rollback_s関数の引数cltid指定値

dc_trn_chained_rollback関数の場合，TP1/Clientが使用する領域

16

trngid

8

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

18

現在のグローバルトランザクションの，トランザクションブランチ識別子

関数出口情報

32

16

trngid

0

新しく発生したグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

10

新しく発生したグローバルトランザクションの，トランザクションブランチ識別子
表8‒51　dc_trn_unchained_commit_s関数の呼び出し情報（関数コード：b）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

40

8

cltid

0

dc_trn_unchained_commit_s関数の引数cltid指定値

dc_trn_unchained_commit関数の場合，TP1/Clientが使用する領域

16

trngid

8

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

18

現在のグローバルトランザクションの，トランザクションブランチ識別子
注

関数出口情報はありません。

表8‒52　dc_trn_unchained_rollback_s関数の呼び出し情報（関数コード：c）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

40

8

cltid

0

dc_trn_unchained_rollback_s関数の引数cltid指定値

dc_trn_unchained_rollback関数の場合，TP1/Clientが使用する領域

16

trngid

8

現在のグローバルトランザクションの，トランザクショングローバル識別子

16

trnbid

18

現在のグローバルトランザクションの，トランザクションブランチ識別子
注

関数出口情報はありません。

表8‒53　dc_trn_info_s関数の呼び出し情報（関数コード：d）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_trn_info_s関数の引数cltid指定値

dc_trn_info関数の場合，TP1/Clientが使用する領域

8

flags

8

dc_trn_info_s関数の引数flags指定値（アドレス）
注

関数出口情報はありません。

表8‒54　dc_clt_get_trnid_s関数の呼び出し情報（関数コード：e）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

8

cltid

0

dc_clt_get_trnid_s関数の引数cltid指定値

dc_clt_get_trnid関数の場合，TP1/Clientが使用する領域

関数出口情報

32

16

trngid

0

dc_clt_get_trnid_s関数の引数trngidに返された値

16

trnbid

10

dc_clt_get_trnid_s関数の引数trnbidに返された値
表8‒55　dc_rpc_get_watch_time_s関数の呼び出し情報（関数コード：f）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

8

cltid

0

dc_rpc_get_watch_time_s関数の引数cltid指定値

dc_rpc_get_watch_time関数の場合，TP1/Clientが使用する領域
注

関数出口情報はありません。

表8‒56　dc_rpc_set_watch_time_s関数の呼び出し情報（関数コード：10）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_rpc_set_watch_time_s関数の引数cltid指定値

dc_rpc_set_watch_time関数の場合，TP1/Clientが使用する領域

4

var

8

dc_rpc_set_watch_time_s関数の引数var指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒57　dc_clt_connect_s関数の呼び出し情報（関数コード：13）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_clt_connect_s関数の引数cltid指定値

dc_clt_connect関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_clt_connect_s関数の引数flags指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒58　dc_clt_disconnect_s関数の呼び出し情報（関数コード：14）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

cltid

0

dc_clt_disconnect_s関数の引数cltid指定値

dc_clt_disconnect関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_clt_disconnect_s関数の引数flags指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒59　dc_clt_receive2_s関数の呼び出し情報（関数コード：17）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

24

8

cltid

0

dc_clt_receive2_s関数の引数cltid指定値

dc_clt_receive2関数の場合，TP1/Clientが使用する領域

4

recvleng

8

dc_clt_receive2_s関数の引数recvleng指定値

4

timeout

C

dc_clt_receive2_s関数の引数timeout指定値

4

flags

10

dc_clt_receive2_s関数の引数flags指定値

4

filler

14

未使用の領域

関数出口情報

68

64

buff

0

dc_clt_receive2_s関数の引数buffに返された値

4

recvleng

40

dc_clt_receive2_s関数の引数recvlengに返された値
表8‒60　dc_clt_set_connect_inf_s関数の呼び出し情報（関数コード：18）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

80

8

cltid

0

dc_clt_set_connect_inf_s関数の引数cltid指定値

dc_clt_set_connect_inf関数の場合，TP1/Clientが使用する領域

2

inf_len

8

dc_clt_set_connect_inf_s関数の引数inf_len指定値

2

−

A

未使用の領域

64

inf

C

dc_clt_set_connect_inf_s関数の引数inf指定値

4

flags

4C

dc_clt_set_connect_inf_s関数の引数flags指定値
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒61　dc_rpc_call_to_s関数の呼び出し情報（関数コード：19）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

240

8

cltid

0

dc_rpc_call_to_s関数の引数cltid指定値

dc_rpc_call_to関数の場合，TP1/Clientが使用する領域

8

tbl_nid

8

未使用の領域（0クリア）

64

tbl_hostnm

10

DCRPC_BINDING_TBL構造体のメンバhostnm指定値

2

tbl_portno

50

DCRPC_BINDING_TBL構造体のメンバportno指定値

2

tbl_filler1

52

未使用の領域

4

tbl_flags

54

未使用の領域（0x00000002）

16

tbl_filler2

58

未使用の領域

32

group

68

dc_rpc_call_to_s関数の引数group指定値

32

service

88

dc_rpc_call_to_s関数の引数service指定値

60

in

A8

dc_rpc_call_to_s関数の引数in指定値

4

in_len

E4

dc_rpc_call_to_s関数の引数in_len指定値

4

out_len

E8

dc_rpc_call_to_s関数の引数out_len指定値

4

flags

EC

dc_rpc_call_to_s関数の引数flags指定値

関数出口情報

64

60

out

0

dc_rpc_call_s関数の引数outに返された値

4

out_len

3C

dc_rpc_call_s関数の引数out_lenに返された値
表8‒62　dc_clt_accept_notification_s関数の呼び出し情報（関数コード：100）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

88

8

hWnd

0

dc_clt_accept_notification_s関数の引数hWnd指定値

dc_clt_accept_notification関数の場合，0クリア

64

defpath

8

dc_clt_accept_notification_s関数の引数defpath指定値

dc_clt_accept_notification関数の場合，0クリア

4

inf_len

48

dc_clt_accept_notification_s関数の引数inf_len指定値

2

port

4C

dc_clt_accept_notification_s関数の引数port指定値

2

−

4E

未使用の領域

4

timeout

50

dc_clt_accept_notification_s関数の引数timeout指定値

4

flags

54

dc_clt_accept_notification_s関数の引数flags指定値

関数出口情報

140

64

inf

0

dc_clt_accept_notification_s関数の引数infに返された値

4

inf_len

40

dc_clt_accept_notification_s関数の引数inf_lenに返された値

64

hostname

44

dc_clt_accept_notification_s関数の引数hostnameに返された値

8

nodeid

84

dc_clt_accept_notification_s関数の引数nodeidに返された値
（凡例）

−：該当しません。

表8‒63　dc_clt_cancel_notification_s関数の呼び出し情報（関数コード：101）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

216

8

hWnd

0

dc_clt_cancel_notification_s関数の引数hWnd指定値

dc_clt_cancel_notification関数の場合，0クリア

64

defpath

8

dc_clt_cancel_notification_s関数の引数defpath指定値

dc_clt_cancel_notification関数の場合，0クリア

64

inf

48

dc_clt_cancel_notification_s関数の引数inf指定値

4

inf_len

88

dc_clt_cancel_notification_s関数の引数inf_len指定値

2

port

8C

dc_clt_cancel_notification_s関数の引数port指定値

2

−

8E

未使用の領域

64

hostname

90

dc_clt_cancel_notification_s関数の引数hostname指定値

4

flags

D0

dc_clt_cancel_notification_s関数の引数flags指定値

4

filler

D4

未使用の領域
（凡例）

−：該当しません。

注

関数出口情報はありません。

表8‒64　dc_clt_open_notification_s関数の呼び出し情報（関数コード：102）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

80

8

hWnd

0

dc_clt_open_notification_s関数の引数hWnd指定値

dc_clt_open_notification関数の場合，0クリア

64

defpath

8

dc_clt_open_notification_s関数の引数defpath指定値

dc_clt_open_notification関数の場合，0クリア

2

port

48

dc_clt_open_notification_s関数の引数port指定値

2

−

4A

未使用の領域

4

flags

4C

dc_clt_open_notification_s関数の引数flags指定値

関数出口情報

4

4

ntfid

0

dc_clt_open_notification_s関数の引数ntfidに返された値

dc_clt_open_notification関数の場合，TP1/Clientが使用する領域
（凡例）

−：該当しません。

表8‒65　dc_clt_close_notification_s関数の呼び出し情報（関数コード：103）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

16

8

ntfid

0

dc_clt_close_notification_s関数の引数ntfid指定値

dc_clt_close_notification関数の場合，TP1/Clientが使用する領域

4

flags

8

dc_clt_close_notification_s関数の引数flags指定値

4

filler

C

未使用の領域
注

関数出口情報はありません。

表8‒66　dc_clt_chained_accept_notification_s関数の呼び出し情報（関数コード：104）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

24

8

ntfid

0

dc_clt_chained_accept_notification_s関数の引数ntfid指定値

dc_clt_chained_accept_notification関数の場合，TP1/Clientが使用する領域

4

inf_len

8

dc_clt_chained_accept_notification_s関数の引数inf_len指定値

4

timeout

C

dc_clt_chained_accept_notification_s関数の引数timeout指定値

4

flags

10

dc_clt_chained_accept_notification_s関数の引数flags指定値

4

filler

14

未使用の領域

関数出口情報

140

64

inf

0

dc_clt_chained_accept_notification_s関数の引数infに返された値

4

inf_len

40

dc_clt_chained_accept_notification_s関数の引数inf_lenに返された値

64

hostname

44

dc_clt_chained_accept_notification_s関数の引数hostnameに返された値

8

nodeid

84

dc_clt_chained_accept_notification_s関数の引数nodeidに返された値
表8‒67　tpalloc関数の呼び出し情報（関数コード：200）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

20

8

type

0

tpalloc関数の引数type指定値

8

subtype

8

tpalloc関数の引数subtype指定値

4

size

10

tpalloc関数の引数size指定値

関数出口情報

16

8

return

0

tpalloc関数のリターン値（アドレス）

4

tperrno

8

tperrnoに設定された値

4

filler

C

未使用の領域
表8‒68　tpfree関数の呼び出し情報（関数コード：201）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

8

8

ptr

0

tpfree関数の引数ptr指定値（アドレス）
注

関数出口情報はありません。

表8‒69　tpconnect関数の呼び出し情報（関数コード：202）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

100

32

svc

0

tpconnect関数の引数svc指定値

60

data

20

tpconnect関数の引数data指定値

4

len

5C

tpconnect関数の引数len指定値

4

flags

60

tpconnect関数の引数flags指定値

関数出口情報

4

4

tperrno

0

tperrnoに設定された値
表8‒70　tpdiscon関数の呼び出し情報（関数コード：203）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

4

4

cd

0

tpdiscon関数の引数cd指定値

関数出口情報

4

4

tperrno

0

tperrnoに設定された値
表8‒71　tpsend関数の呼び出し情報（関数コード：204）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

72

4

cd

0

tpsend関数の引数cd指定値

60

data

4

tpsend関数の引数data指定値

4

len

40

tpsend関数の引数len指定値

4

flags

44

tpsend関数の引数flags指定値

関数出口情報

12

4

revent

0

tpsend関数の引数reventに返された値

4

tpurcode

4

tpurcodeに設定された値

4

tperrno

8

tperrnoに設定された値
表8‒72　tprecv関数の呼び出し情報（関数コード：205）

種類

長さ

（バイト）

領域名

位置

（16進）

内容

関数入り口情報

12

4

cd

0

tprecv関数の引数cd指定値

4

len

4

tprecv関数の引数len指定値

4

flags

8

tprecv関数の引数flags指定値

関数出口情報

76

60

data

0

tprecv関数の引数dataに返された値

4

len

3C

tprecv関数の引数lenに返された値

4

revent

40

tprecv関数の引数reventに返された値

4

tpurcode

44

tpurcodeに設定された値

4

tperrno

48

tperrnoに設定された値

ページの先頭へ

商品名称に関する表示

All Rights Reserved. Copyright (C) 2006, 2022, Hitachi, Ltd.
