付録L.2　性能検証用トレース情報の取得例

ここでは，性能検証用トレースの取得例を，使用する製品別に示します。なお，実際のトレースの出力方法は，システム構成によって変わります。

〈この項の構成〉

(1)　TP1/Server Baseの取得例

ノードAからノードBにRPCを行う場合の例，およびその場合のTP1/Server Baseの性能検証用トレースの取得例を次に示します。

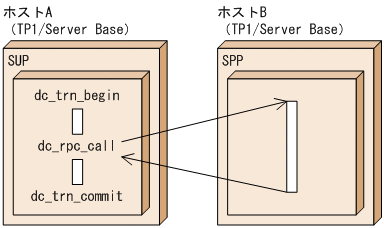

図L‒1　TP1/Server BaseでノードAからノードBにRPCを行う場合の例

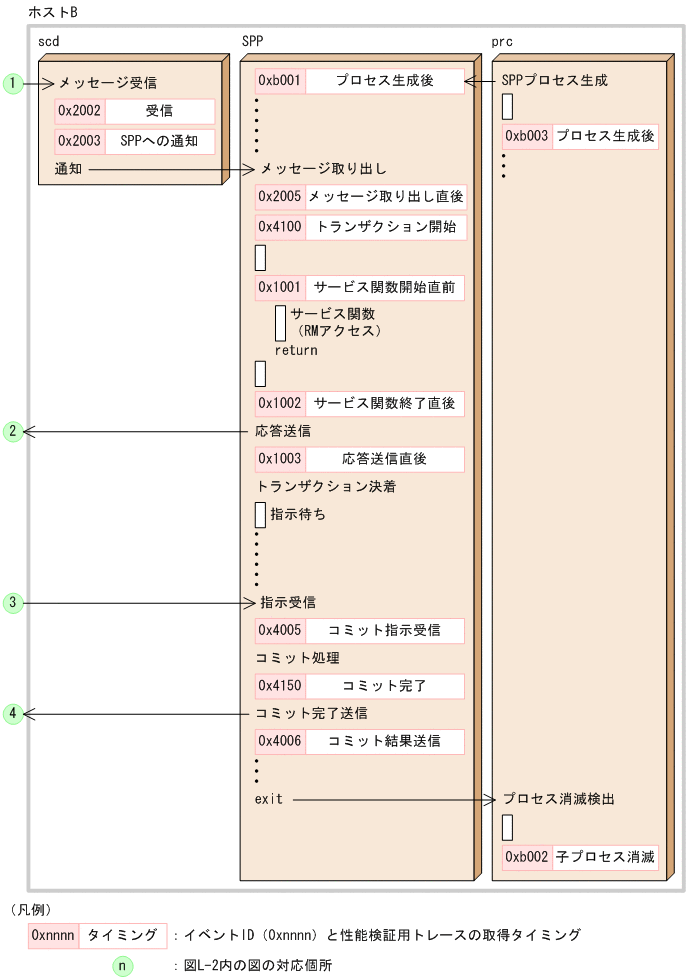

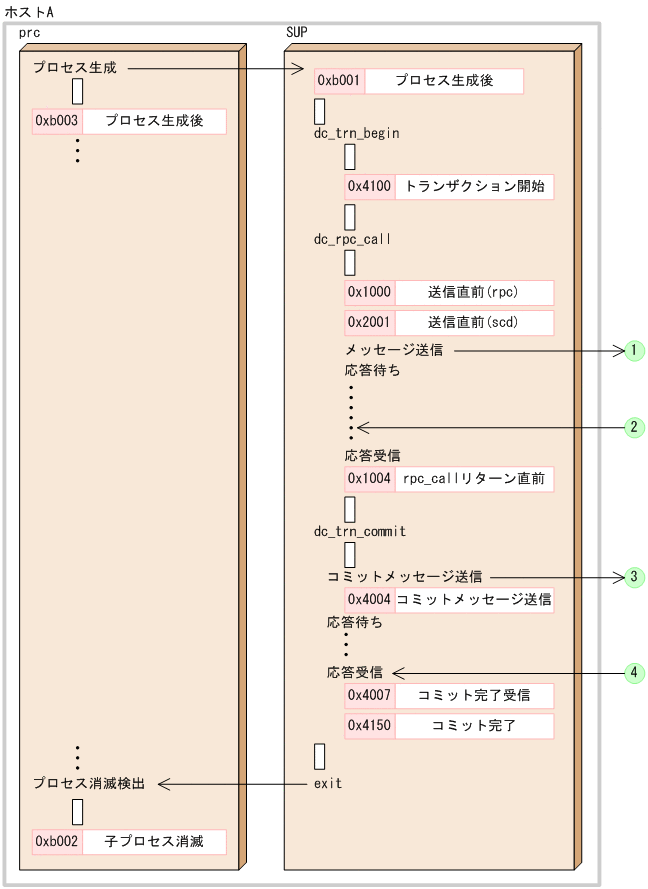

図L‒2　TP1/Server Baseの性能検証用トレースの取得例

相手システムからメッセージを受信してメッセージを送信する場合の，TP1/Message Controlの性能検証用トレースの取得例を次に示します。

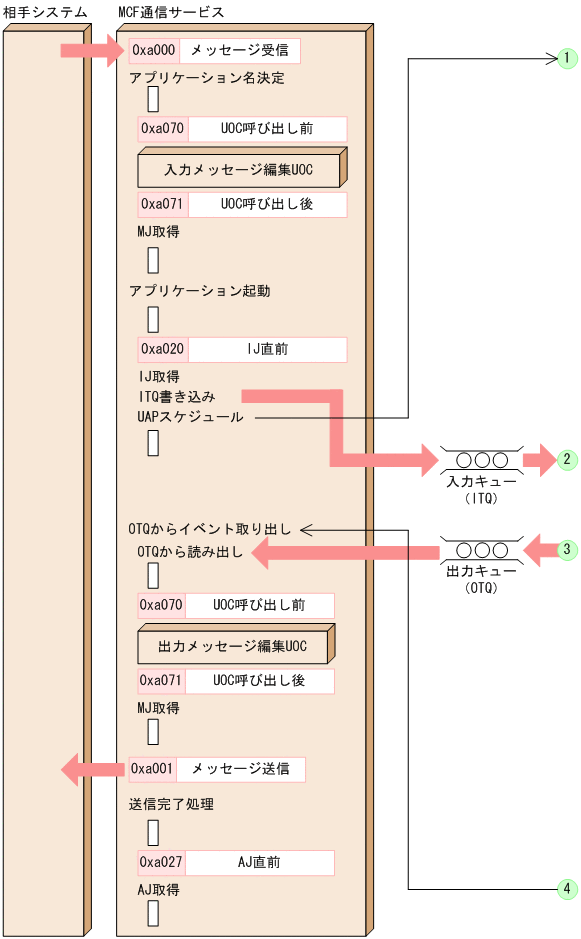

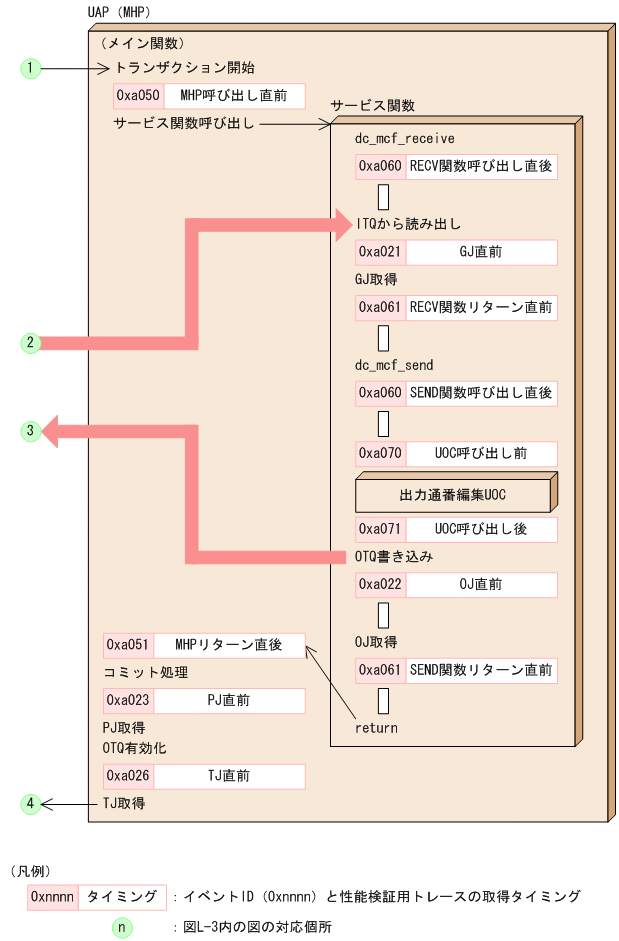

図L‒3　TP1/Message Controlの性能検証用トレースの取得例

相手システムからメッセージを受信して応答メッセージを送信する場合の，TP1/Message Queueの性能検証用トレースの取得例を次に示します。

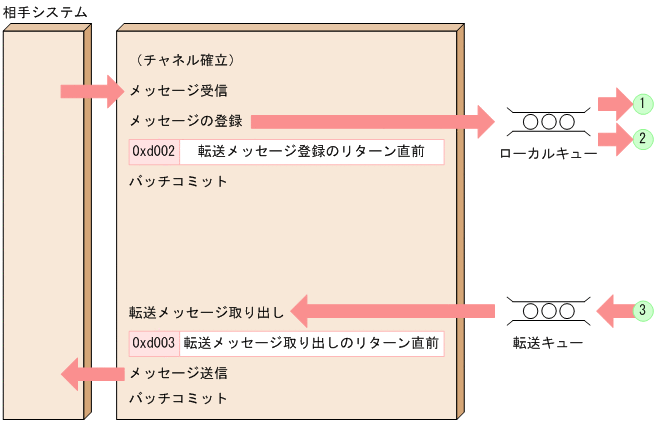

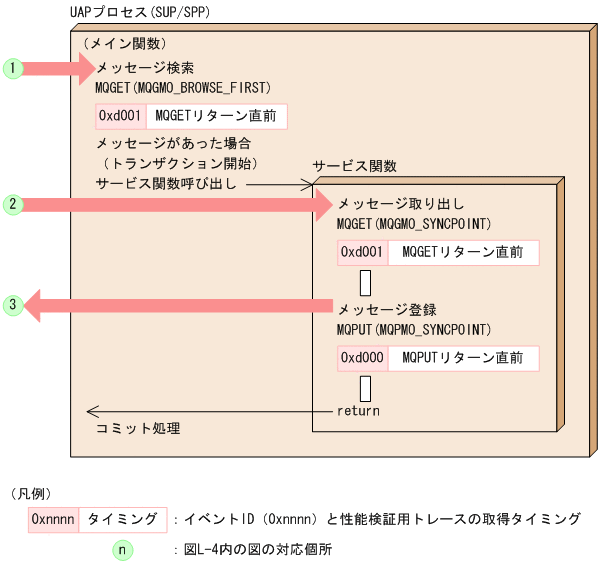

図L‒4　TP1/Message Queueの性能検証用トレースの取得例
