付録A　入出力キューのダンプファイルの形式

mcftdmpquコマンドを実行すると，ダンプファイルにはメッセージが連続して出力されます。ダンプファイルの形式を次の図に示します。

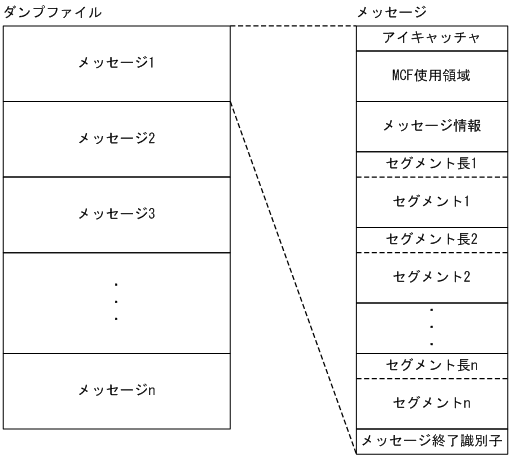

図A‒1　ダンプファイルの形式

図A-1に示すメッセージの形式を説明します。

• アイキャッチャ（4バイト）

  出力したメッセージが入力キューのメッセージか，出力キューのメッセージかを示します。

  ITQ△：入力キューのメッセージです。

  OTQ△：出力キューのメッセージです。

• MCF使用領域（32ビットの場合：960バイト，64ビットの場合：1276バイト）

  MCFが使用する領域です。

• メッセージ情報（512バイト）

  出力したメッセージについての情報を格納する領域です。

  構造体dc_mcf_dump_infoで参照できます。構造体dc_mcf_dump_infoの形式を次に示します。

• セグメント長（4バイト），セグメント

  セグメントの長さを示す領域と，セグメント長で示される長さのセグメントです。セグメント長とセグメントで一組となり，セグメント数分繰り返します。

• メッセージ終了識別子（4バイト）

  メッセージの終了を示す領域で，ヌル文字で埋められます。

構造体dc_mcf_dump_infoの形式

/*************************************************************/
/*            入出力キューダンプ メッセージ情報              */
/*************************************************************/
struct dc_mcf_dump_info {
  char    le_name[16];               /* 入力元論理端末名称※1 */
  char    cn_name[16];              /* 入力元コネクションID */
  char    mcf_sid[3];                /* MCF識別子 */
  char    ap_name[9];                /* アプリケーション名※2 */
  char    ap_kind[5];              /* アプリケーション種別※2 */
                    /* value<"mcf "=システムアプリケーション */
                    /*       "user"=ユーザ アプリケーション> */
  char    sg_name[32];                 /* サービスグループ名 */
  char    sv_name[32];                 /* サービス名 */
  char    map_name[9];                 /* マップ名 */
  char    yobi1[2];                    /* 予備1 */
  struct {                         /* メッセージ書き込み時間 */
    unsigned int  tvsec;     /* 1970年1月1日からの通算秒 */
    int    tvsec;                    /* 秒以下 */
  } write_time;
  struct {                            /* 入力通番構造体 */
    unsigned int  time;              /* 入力通番取得時刻 */
                            /* (1970年1月1日からの通算秒) */
    int    no_in_time;         /* 同時刻での枝番(初期値=1) */
    char    yobi1[8];                /* 予備1 */
  } recv_no;
  struct {                           /* 出力通番構造体※1 */
    int    no;                      /* 出力通番 */
    char    type[2];                 /* 出力通番識別 */
                                     /* value<"n"=一般 */
                                     /*       "p"=優先 */
                                     /*       "o"=応答> */
    char    yobi1[2];                /* 予備1 */
  } send_no;
  char    exec_ap_name[9];   /* 起動先アプリケーション名※1※3 */
  char    exec_ap_kind[5];   /* 起動先アプリケーション種別※1※3 */
                             /* value<"mcf "=システムアプリケーション */
                             /*       "user"=ユーザ アプリケーション> */
  char    send_le_name[16];         /* 出力先論理端末名称 */
  char    yobi2[326];               /* 予備2 */
};

注※1

出力キューダンプのときだけ設定されます。

注※2

SPPからメッセージを送信した場合は，アプリケーション名に'*******'，アプリケーション種別に'****'が設定されます。

注※3

アプリケーションを起動しなかった場合は，起動先アプリケーション名に'*******'，起動先アプリケーション種別に'****'が設定されます。
