9.4　系切り替え機能使用時のオンラインタイミング

系切り替え機能使用時のOpenTP1オンラインタイミングを次の図に示します。

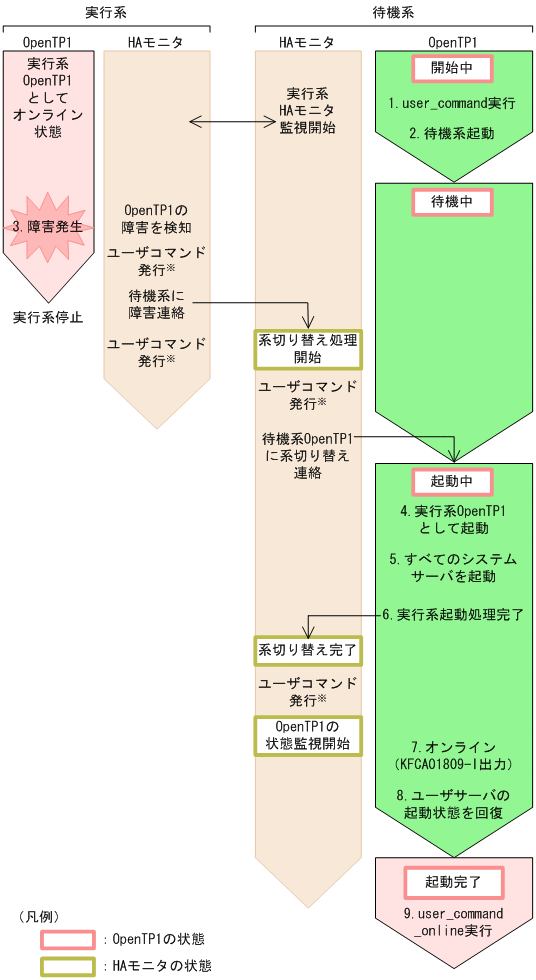

図9‒1　系切り替え機能使用時のOpenTP1オンラインタイミング

注※

ユーザコマンドはHAモニタの機能です。この機能を使用する際，OpenTP1は未起動の場合があります。そのためユーザコマンドからOpenTP1のコマンドを実行した場合，エラーになるおそれがあります。詳細については，マニュアル「高信頼化システム監視機能　HAモニタ」を参照してください。

図で示した処理の流れについて説明します。番号は図中の番号と対応しています。

1. システム環境定義のuser_commandオペランドに指定されたコマンドを実行します。

2. OpenTP1は待機サーバとして起動し，待機状態となります。

3. 実行系OpenTP1で障害が発生し，系切り替えが行われます。

4. 待機状態だったOpenTP1は実行系OpenTP1として起動します。

5. OpenTP1のすべてのシステムサーバを起動します。

6. HAモニタにOpenTP1起動処理完了を通知します。

   なお，OpenTP1がダウンした場合，ダウンしたのがこの通知の前かあとかによってHAモニタの動作が異なります。

   OpenTP1がこの通知の前にダウンした場合

   系切り替えを中断します。

   OpenTP1がこの通知のあとにダウンした場合

   障害が発生したOpenTP1が待機系として起動している場合，系切り替え処理を開始します。

7. OpenTP1は，オンライン状態になるとKFCA01809-Iメッセージを出力します。

8. 再開始で障害発生前にユーザサーバが起動していれば状態を回復します。

9. システム環境定義のuser_command_onlineオペランドに指定されたコマンドを実行します。
