4.5.10　チェックポイントダンプ取得契機のスキップ回数の監視

(a)　見積もり式

チェックポイントダンプ取得契機のスキップ回数の上限値は，次の見積もり式を目安に指定します。

↓（a×b÷c）×d↓

（凡例）

a：システムジャーナルサービス定義に指定した，ONL指定のjnladdfg定義コマンドの数

b：システムジャーナルファイルの総ブロック数

総ブロック数は，次の計算式で求められます。

↓システムジャーナルファイルのサイズ÷システムジャーナルサービス定義のjnl_max_datasizeオペランドの指定値↓

システムジャーナルファイルのサイズが異なる場合は，全システムジャーナルファイルの平均サイズを求めて計算してください。

c：システムジャーナルサービス定義のjnl_cdintervalオペランドの指定値

d：チェックポイントダンプ取得契機のスキップを許容する割合（余裕値）

• 有効保証世代数が1の場合：0.333以下を指定

• 有効保証世代数が2の場合：0.167以下を指定

↓↓：小数点以下を切り捨てます。

(b)　算出例

ここでは，次の条件を満たす算出例について説明します。（　）内の番号は，以降に示す図中の番号と対応しています。

• ファイルグループ：3世代（すべて同じサイズ）……（1）

  計算式中のaに該当します。図中のJNL1〜JNL3が該当します。

• システムジャーナルファイルのサイズ：65メガバイト（68157440バイト）……（2）

  計算式中のbを求めるための値です。

• システムジャーナルサービス定義のjnl_max_datasizeオペランド：32000バイト

  計算式中のbを求めるための値です。

• システムジャーナルサービス定義のjnl_cdintervalオペランド：1000ブロック……（3）

  計算式中のcに該当します。

• 有効保証世代数：1

  計算式中のdを求めるための値です。この例では，dが0.333となります。

計算式中のbから，システムジャーナルファイルの総ブロック数は，↓68157440÷32000↓＝2129になります。この値と，ONL指定のjnladdfg定義コマンドの数3，jnl_cdintervalオペランドの指定値1000，およびチェックポイントダンプ取得契機のスキップを許容する割合0.333を用いると，次のように計算式が成り立ちます。

↓（3×2129÷1000）×0.333↓＝2

つまり，jnl_cdskip_limitオペランドに指定するスキップ回数の上限値は2になります。

以降，この計算式の考え方について説明します。

計算式（↓（a×b÷c）×d↓）の考え方

ここでは，次の図に示す例で，スキップ回数の上限値の見積もり式の考え方を説明します。

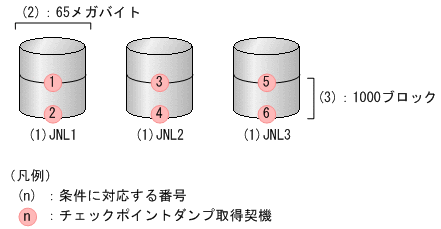

図4‒10　スキップ回数の上限値の考え方の例

計算式中の「（a×b÷c）」について説明します。

この例ではファイルグループが3世代であるため，全体では，2129×3＝6387ブロックとなります。jnl_cdintervalオペランドの指定値が1000ブロックであるため，6387÷1000＝6.387となり，システムジャーナルファイルのファイルグループ「JNL1」から「JNL3」の最終ブロックに出力するまで，最低6回のチェックポイントダンプ取得契機が発生します。

処理中のトランザクションの情報が取得される場所によって，チェックポイントダンプ取得契機のスキップ回数は変動します。スキップ回数は，ファイルグループ「JNL1」の最終ブロック（図中のチェックポイントダンプ取得契機2）で取得された場合は最低4回（図中のチェックポイントダンプ取得契機3〜6），最初のブロック（図中のチェックポイントダンプ取得契機1）で取得された場合は最低5回（図中のチェックポイントダンプ取得契機2〜6）となります。このため，4回目や5回目のスキップ発生時にシステムジャーナルファイルのファイルグループとしてスワップ先がなくなり，システムがダウンします。つまり，システムダウンを回避するためには，スキップ回数の上限を3回以下にする必要があります。

なお，システムジャーナルファイルのファイルグループは，チェックポイントダンプの取得によってファイルグループ内の情報が不要になり，アンロードが実施されるとスワップできる状態となります。

計算式中の「（a×b÷c）」の算出結果に，チェックポイントダンプ取得契機のスキップを許容する割合（この場合は0.333）を乗じると，スキップ回数の上限値（この場合は2）が決定します。
