トレース情報ファイルの編集出力

prfed 〔-d〕 〔-m〕 〔-v〕 〔-T 〔開始時刻〕〔,終了時刻〕〕 〔-r ランID〕
      〔-p プロセスID〔,プロセスID〕…〕
      〔トレースデータファイル名〔 トレースデータファイル名〕…〕

prfトレース情報を入力し，トレース情報を編集出力します。

●-d

詳細情報をダンプ形式で出力します。

-vオプションと同時に指定した場合，詳細情報はアスキー文字列および16進数字でそれぞれ出力します。ただし，アスキー文字列はダブルクォーテーション（"）で囲み，印字できない文字はピリオド（.）で表示します。また，詳細情報のアスキー文字列にダブルクォーテーション（"）が現れるごとに，ダブルクォーテーション（"）を１文字追加出力します。

●-m

TP1/Message QueueのイベントIDの情報を出力します。

●-v

編集結果をcsv形式で出力します。

●-T　〔開始時刻〕〔,終了時刻〕

指定された時刻内に取得されたトレース情報だけ出力します。

開始時刻は，1970年1月1日0時0分0秒から当年当月当日の現在時刻までの範囲で指定します。

開始時刻，または終了時刻のどちらか一方を必ず指定してください。開始時刻の指定を省略すると，先頭から指定した終了時刻までが出力範囲となります。終了時刻の指定を省略すると，指定した開始時刻から最後までが出力範囲となります。

開始時刻，および終了時刻は，「hhmmss〔MMDD〔YYYY〕〕」の形式で指定します。

hh：時（00≦hh≦23）

指定を省略できません。

mm：分（00≦mm≦59）

指定を省略できません。

ss：秒（00≦ss≦59）

指定を省略できません。

MM：月（01≦MM≦12）

指定を省略できます。^※

DD：日（01≦DD≦31）

指定を省略できます。^※

YYYY：年（1970からの西暦を4けたで指定します）

指定を省略できます。^※

注※

開始，または終了の「年」の指定を省略した場合は，当年の指定月日時刻と見なされます。「年，月，日」の指定を省略した場合，当年当月当日の指定時刻と見なされます。「月，日」，「月」，または「日」だけを省略することはできません。省略した場合はオプションエラーになります。「月」または「日」を省略したい場合は，「年」，「月」，「日」のすべてを省略してください。

-Tオプションの指定を省略すると，指定したファイル内のすべての情報を編集出力します。

●-r　ランID

指定されたランIDを持つ情報だけ編集出力します。

●-p　プロセスID

指定されたプロセスIDの情報だけ編集出力します。プロセスIDは複数指定できます。

●トレースデータファイル名　　〜〈パス名〉

prfgetコマンドで取り出したトレースデータが格納されているファイルを指定します。トレースデータファイル名を指定しない場合，標準入力からデータを入力します。また，複数のノードで取得されたトレースデータファイルを同時に指定した場合は，取得時刻順に並べ替えて出力することができます。

●オプションを省略した場合

各出力項目の説明は，次に示す「-dオプションを指定した場合」を参照してください。

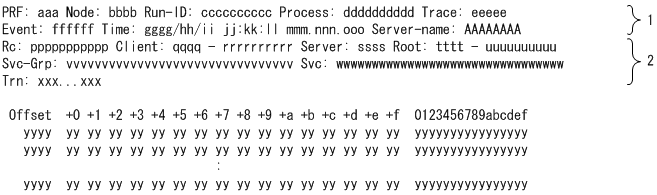

●-dオプションを指定した場合

トレースデータとしてLCK性能検証用トレース情報ファイル，およびTRNイベントトレース情報ファイルを指定した場合の出力形式を次に示します。

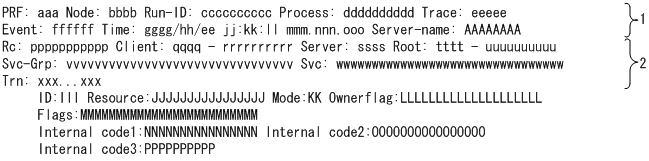

LCK性能検証用トレース情報ファイルを指定した場合の出力形式

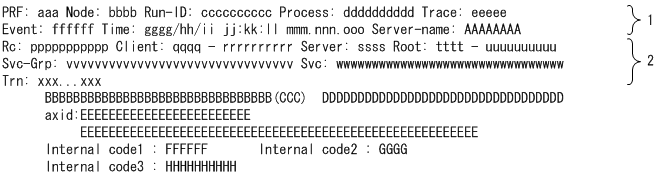

TRNイベントトレース情報ファイルを指定した場合の出力形式

• 1，および2：1行で表示します。
• aaa：レコード状態（3文字）

  • Rec…正常レコード
  • Err…エラーレコード
• bbbb：ノードID（4文字以内）
• cc....cc：ランID（16進10けた（先頭の0xを含む））
• dd....dd：トレース情報を取得したプロセスのプロセスID（10進10けた以内）
• eeeee：該当プロセスでのトレース通番（10進5けた以内）
• ffffff：イベントID（16進6けた（先頭の0xを含む））
• gggg：トレースを取得した時刻（年）
• hh：トレースを取得した時刻（月）
• ii：トレースを取得した時刻（日）
• jj：トレースを取得した時刻（時）
• kk：トレースを取得した時刻（分）
• ll：トレースを取得した時刻（秒）
• mmm：トレースを取得した時刻（ミリ秒）
• nnn：トレースを取得した時刻（マイクロ秒）
• ooo：トレースを取得した時刻（ナノ秒）
• AA....AA：イベントの発生したサーバ名（8文字以内）
• pp....pp：リターンコード（10進11けた以内（先頭の符号を含む））
• qqqq：クライアントOpenTP1識別子（4文字以内）
• rr....rr：クライアント通信番号（16進10けた（先頭の0xを含む））
• ssss：サーバOpenTP1識別子（4文字以内）
• tttt：ルートOpenTP1識別子（4文字以内）
• uu....uu：ルート通信番号（16進10けた（先頭の0xを含む））
• vv....vv：サービスグループ名（32文字以内）
• ww....ww：サービス名（32文字以内）
• xx....xx：グローバルトランザクションID（128文字以内）
  該当するイベントIDを取得していない場合は，'＊'で表示されます。

• y：ダンプ情報
• BB....BB：イベント種別（32文字以内）
  trn_prf_event_trace_conditionオペランドにxafuncを指定した場合は，XA関数名が出力されます。trn_prf_event_trace_conditionオペランドにtrnserviceを指定した場合は，次に示すイベント種別が出力されます。


  イベント	タイミング	イベント種別
  トランザクション管理サービス	開始中	trnd starting
  	開始完了	trnd started
  	終了中	trnd ending
  	終了完了	trnd ended
  トランザクション回復サービス	開始中	trnrvd starting
  	開始完了	trnrvd started
  	回復開始	trnrvd recovery started
  	回復終了	trnrvd recovery ended
  	終了中	trnrvd ending
  	終了完了	trnrvd ended
  リソースマネジャ監視サービス	開始中	trnrmd starting
  	開始完了	trnrmd started
  	終了中	trnrmd ending
  	終了完了	trnrmd ended

• CCC：取得タイミング（3文字以内）
• DD....DD：リソースマネジャ名＋リソースマネジャ拡張子（33文字以内）
• EE....EE：OpenTP1がリソースマネジャに対して割り当てたトランザクション識別子（16進80けた）
• FF....FF：内部コード1（6文字以内）
• GGGG：内部コード2（4文字以内）
• HH....HH：リソースマネジャ名（10文字以内）
• III：排他要求元種別（3文字）

  • UAPからの排他要求時：usr
  • OpenTP1内部での排他要求時：dam，tam，mqaまたはtrn
• JJ....JJ：排他資源名称（16文字以内）
• KK：排他制御モード（2文字）
• LL....LL：要求種別（20文字以内）
• MM....MM：オプションフラグ（25文字以内）
• NN....NN：内部情報1（16文字）
• OO....OO：内部情報2（16文字）
• PP....PP：内部情報3（16進10けた（先頭の0xを含む））

注　トレースで取得されていない項目は'＊'で表示されます。

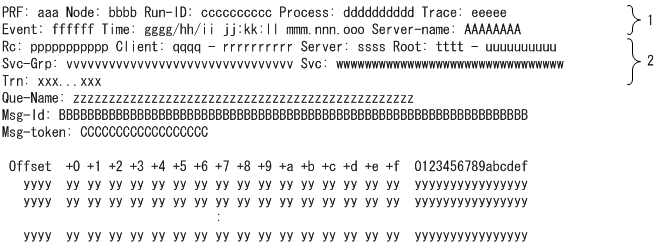

●-mオプションを指定した場合

• 1，および2：1行で表示します。
• aaa：レコード状態（3文字）

  • Rec…正常レコード
  • Err…エラーレコード
• bbbb：ノードID（4文字以内）
• cc....cc：ランID（16進10けた（先頭の0xを含む））
• dd....dd：トレース情報を取得したプロセスのプロセスID（10進10けた以内）
• eeeee：該当プロセスでのトレース通番（10進5けた以内）
• ffffff：イベントID（16進6けた（先頭の0xを含む））
• gggg：トレースを取得した時刻（年）
• hh：トレースを取得した時刻（月）
• ii：トレースを取得した時刻（日）
• jj：トレースを取得した時刻（時）
• kk：トレースを取得した時刻（分）
• ll：トレースを取得した時刻（秒）
• mmm：トレースを取得した時刻（ミリ秒）
• nnn：トレースを取得した時刻（マイクロ秒）
• ooo：トレースを取得した時刻（ナノ秒）
• AA....AA：イベントの発生したサーバ名（8文字以内）
• pp....pp：リターンコード（10進11けた以内（先頭の符号を含む））
• qqqq：クライアントOpenTP1識別子（4文字以内）
• rr....rr：クライアント通信番号（16進10けた（先頭の0xを含む））
• ssss：サーバOpenTP1識別子（4文字以内）
• tttt：ルートOpenTP1識別子（4文字以内）
• uu....uu：ルート通信番号（16進10けた（先頭の0xを含む））
• vv....vv：サービスグループ名（32文字以内）
• ww....ww：サービス名（32文字以内）
• xx....xx：グローバルトランザクションID（128文字以内）^※
• zz....zz：キュー名（48文字以内）^※
• BB....BB：メッセージ識別子（16進66けた（先頭の0xを含む））^※
• CC....CC：メッセージトークン（16進18けた（先頭の0xを含む））^※
• y：ダンプ情報

注　トレースで取得されていない項目は'＊'で表示されます。

注※　該当するイベントIDを取得していない場合は，'＊'で表示されます。

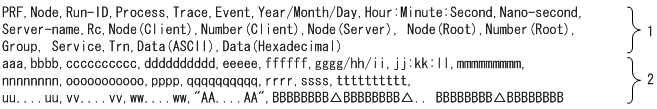

●-vオプションを指定した場合

各出力項目の説明は，あとに示す「-dオプション，-mオプション，および-vオプションを指定した場合」を参照してください。

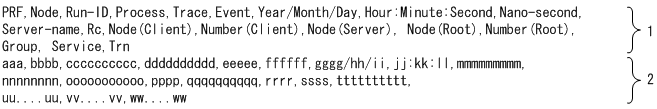

●-dオプションおよび-vオプションを指定した場合

各出力項目の説明は，あとに示す「-dオプション，-mオプション，および-vオプションを指定した場合」を参照してください。

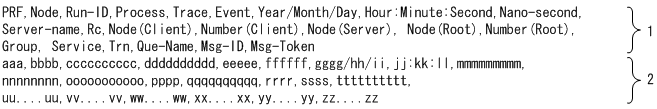

●-mオプションおよび-vオプションを指定した場合

各出力項目の説明は，あとに示す「-dオプション，-mオプション，および-vオプションを指定した場合」を参照してください。

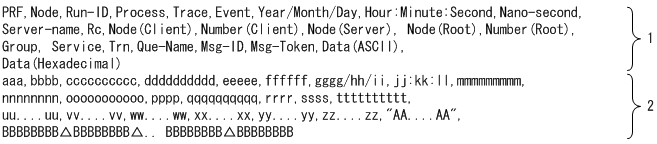

●-dオプション，-mオプション，および-vオプションを指定した場合

• 1，および2：1行で表示します。
• 2：トレースを取得したレコードごとに表示されます。
• aaa：レコード状態（3文字）

  • Rec…正常レコード
  • Err…エラーレコード
• bbbb：ノードID（4文字以内）
• cc....cc：ランID（16進10けた（先頭の0xを含む））
• dd....dd：トレース情報を取得したプロセスのプロセスID（10進10けた以内）
• eeeee：該当プロセスでのトレース通番（10進5けた以内）
• ffffff：イベントID（16進6けた（先頭の0xを含む））
• gggg：トレースを取得した時刻（年）
• hh：トレースを取得した時刻（月）
• ii：トレースを取得した時刻（日）
• jj：トレースを取得した時刻（時）
• kk：トレースを取得した時刻（分）
• ll：トレースを取得した時刻（秒）
• mm....mm：トレースを取得した時刻（ナノ秒）
• nn....nn：イベントの発生したサーバ名（8文字以内）
• oo....oo：リターンコード（10進11けた以内（先頭の符号を含む））
• pppp：クライアントOpenTP1識別子（4文字以内）
• qq....qq：クライアント通信番号（16進10けた（先頭の0xを含む））
• rrrr：サーバOpenTP1識別子（4文字以内）
• ssss：ルートOpenTP1識別子（4文字以内）
• tt....tt：ルート通信番号（16進10けた（先頭の0xを含む））
• uu....uu：サービスグループ名（32文字以内）
• vv....vv：サービス名（32文字以内）
• ww....ww：グローバルトランザクションID（128文字以内）
  該当するイベントIDを取得していない場合は，'＊'で表示されます。

• xx....xx：キュー名（48文字以内）
• yy....yy：メッセージ識別子（16進66けた（先頭の0xを含む））
• zz....zz：メッセージトークン（16進18けた（先頭の0xを含む））
• AA....AA：詳細情報のアスキー文字列（256文字以内）
• BB....BB：詳細情報の16進数字列（8文字ごとの△（半角スペース）を含み，575文字以内）
  なお，トレースデータとしてTRNイベントトレース情報ファイルを指定した場合の詳細情報の構成は，次の表に示すとおりです。


  項目	位置	長さ（バイト）
  保守情報1	0	4
  保守情報2	4	4
  保守情報3	8	4
  保守情報4	12	4
  保守情報5	16	4
  リソースマネジャ名＋リソースマネジャ拡張子	20	36
  トランザクション識別子	56	40
  イベント種別※	96	2
  取得タイミング0x10：IN，0x20または0x30：OUT	98	1
  保守情報6	99	9
  保守情報7	108	4
  保守情報8	112	16

  注※

  イベント種別は，次の表に示すとおりです。なお，表に記載されていないイベント種別は，OpenTP1保守情報です。




  イベント種別	イベント名称
  0x1001	trnd starting
  0x1002	trnd started
  0x1003	trnrmd starting
  0x1004	trnrmd started
  0x1005	trnrvd starting
  0x1006	trnrvd started
  0x1007	trn preending
  0x1008	trn preended
  0x1009	trnd ending
  0x100a	trnd ended
  0x100b	trnrmd ending
  0x100c	trnrmd ended
  0x100d	trnrvd ending
  0x100e	trnrvd ended
  0x100f	trnrvd recover started
  0x1010	trnrvd recover ended
  0x2001	xa_open
  0x2002	xa_close
  0x2003	xa_start
  0x2004	xa_end
  0x2005	xa_rollback
  0x2006	xa_prepare
  0x2007	xa_commit
  0x2008	xa_recover
  0x2009	xa_forget
  0x200a	xa_complete
  0x200b	ax_reg
  0x200c	ax_unreg
  0x2021	xa_done
  0x2022	xa_ready
  0x2023	xa_start_2
  0x2024	xa_wait
  0x2025	xa_wait_recovery
  0x2041	ax_add_branch
  0x2042	ax_commit
  0x2043	ax_done
  0x2044	ax_end
  0x2045	ax_forget_branch
  0x2046	ax_get_branch_info
  0x2047	ax_prepare
  0x2048	ax_ready
  0x2049	ax_recover
  0x204a	ax_reg_2
  0x204b	ax_rollback
  0x204c	ax_set_branch_info
  0x204d	ax_start
  0x204e	ax_start_2
  0x3000	dc_trn_begin
  0x3001	dc_trn_chained_commit
  0x3002	dc_trn_chained_rollback
  0x3003	dc_trn_unchained_commit
  0x3004	dc_trn_unchained_rollback
  0x3005	dc_trn_get_xid
  0x3006	dc_trn_info
  0x4000	tx_begin
  0x4001	tx_commit
  0x4002	tx_open
  0x4003	tx_close
  0x4004	tx_rollback
  0x4005	tx_info
  0x4006	tx_set_commit_return
  0x4007	tx_set_transaction_control
  0x4008	tx_set_transaction_timeout
  0x5000	trncmt
  0x5001	trnrbk
  0x5002	trnfgt
  0x5003	trnstics

注　トレースで取得されていない項目は'＊'で表示されます。

メッセージID	内容	出力先
KFCA26750-E	コマンドが実行できませんでした	標準エラー出力
KFCA26751-E	コマンドの形式が誤っています	標準エラー出力
KFCA26760-E	prfトレースファイルのオープンに失敗しました	標準エラー出力
KFCA26761-E	prfトレースファイルをアクセス中に障害が発生しました	標準エラー出力
KFCA26762-E	prfトレースファイルをアクセス中にデータ不正を検出しました	標準エラー出力
KFCA26770-I	ヘルプメッセージ	標準出力

• このコマンドの使用は，TP1/Extension 1をインストールしていることが前提です。TP1/Extension 1をインストールしていない場合の動作は保証できませんので，ご了承ください。
• オプションを省略した場合の出力形式で示されている表示例では，1レコード当たり4行で出力されているように見えますが，実際は2行で出力されています。このため，使用中のターミナルモードによっては表示がずれることがあります。このようなときは，vt100などのカラム数が80けたのターミナルモードで使用してください。
• -dオプションを指定した場合の出力形式で示されている表示例のダンプデータ部分は，システムまたはユーザによる固有データが含まれないレコードでは出力されません。
• 次に示すトレースは，プロセス内で同一のトレース番号を使用します。このため，これらのトレースだけをコマンドで編集すると，「出力形式」に出力される該当プロセスでのトレース通番（eeeee）は連番とならないことがあります。

  • 性能検証用トレース
  • XAR性能検証用トレース
  • JNL性能検証用トレース
  • LCK性能検証用トレース
  • MCF性能検証用トレース
  • TRNイベントトレース
  • NAMイベントトレース
  • プロセスサービスイベントトレース
  • FILイベントトレース
  トレース情報の詳細については，マニュアル「OpenTP1 解説」を参照してください。

• prfedコマンドの引数に，2ギガバイトを超えるトレースデータファイルを指定しないでください。2ギガバイトを超えるトレースデータファイルを編集する場合は，次に示す方法でprfedコマンドを実行してトレースファイルを編集してください。


  標準入力からトレースデータを入力する場合

  prfget 〔-a〕> prfトレース収集ファイル

  cat prfトレース収集ファイル | prfed 〔各オプション〕 > トレース編集結果ファイル

  prfトレースファイル取得ディレクトリ（$DCDIR/spool/dcprfinf）下で実行する場合

  prfgetコマンドを使用しないで，直接，prfトレースファイルを入力する方法です。直接，prfトレースファイルを入力するため，OpenTP1の停止後に実行してください。OpenTP1の起動中に実行した場合，prfトレースデータの入力でエラーになることがあります。

  cd $DCDIR/spool/dcprfinf

  prfed 〔各オプション〕 prfトレースファイル〔 prfトレースファイル....〕
