3.6.2　メッセージの構造

(1)　論理メッセージとセグメント

システム間で通信する上で意味を持つデータの単位を論理メッセージといいます。論理メッセージは，一つまたは複数のセグメントから構成されます。セグメントとは，UAPの処理からライブラリ関数の呼び出し1回で処理できる単位です。

論理メッセージが一つのセグメントから構成されるときは，関数呼び出し1回でメッセージを処理できます。論理メッセージが複数のセグメントから構成されるときは，セグメントの数だけ関数を呼び出して，メッセージを処理します。

ページの先頭へ

(2)　セグメントの構造

セグメントは，MCFで使うヘッダ領域とセグメントのデータから構成されます。ヘッダ領域には，長さによってバッファ形式1とバッファ形式2の2種類があります。どちらの形式のヘッダ領域を使うかは，ユーザ任意です。ただし，TP1/NET/XMAP3を使う場合は，バッファ形式2だけを使えます。

ヘッダ領域の長さは，通信プロトコル対応製品によって異なります。ヘッダ領域の長さについては，マニュアル「OpenTP1 プロトコル」のメッセージ送受信APIの説明を参照してください。

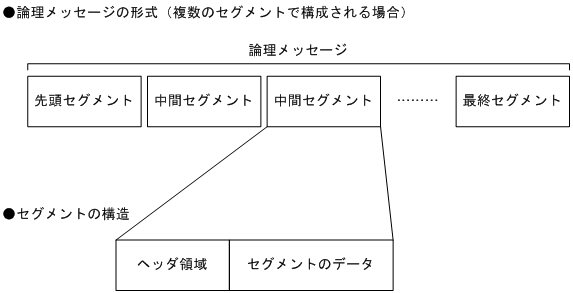

論理メッセージとセグメントの関係を次の図に示します。

図3‒7　論理メッセージとセグメントの関係
