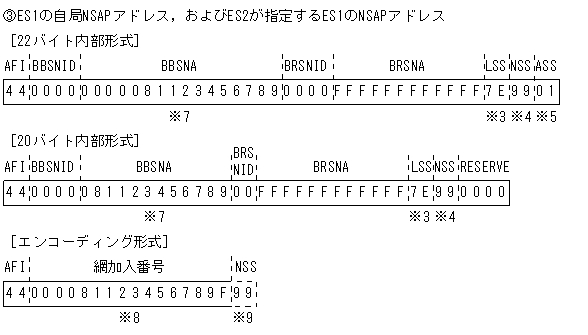

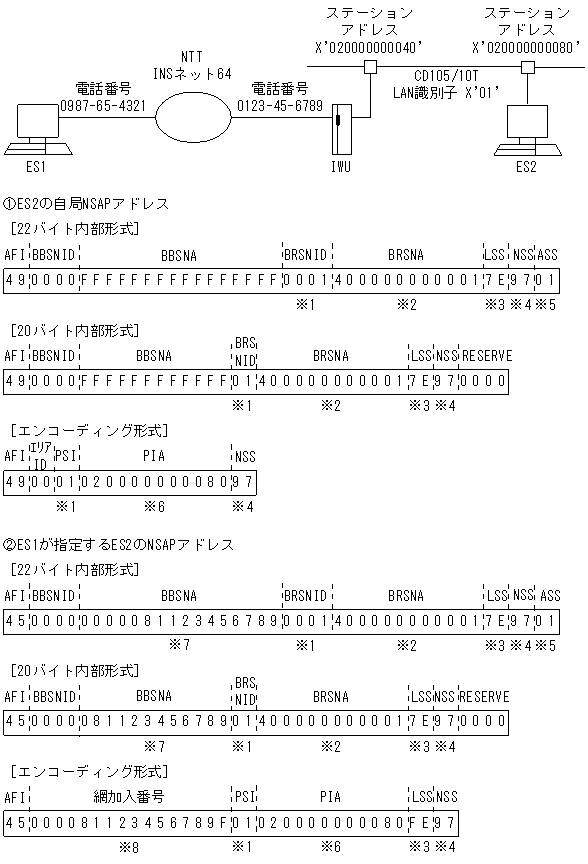

公衆ISDN網＋LAN接続時のNSAPアドレス設定例を図3-11に示します。

図3-11　公衆ISDN網＋LAN接続時のNSAPアドレス設定例

注※1

LAN識別子を設定します。

注※2

ステーションアドレスをMSBファースト形式で設定します。

注※3

内部形式は，X'7E'固定です。エンコーディング形式は，X'FE'固定です。

注※4

HNA：対ホスト（X'97'またはX'99'）

OSI：HNAの使用している値以外

注※5

自局のHNA2スロット番号です（1〜8）。

注※6

ステーションアドレスをLSBファースト形式で設定します。

注※7

電話番号の先頭'0'を国コード（日本の場合'81'）に置き換えて右詰めにし，'0'パディングします。

注※8

電話番号の先頭'0'を国コード（日本の場合'81'）に置き換えて右詰めにし，15けたになるまで'0'パディングします。最終けたは'F'でパディングします。

注※9

NSAPセレクタです。HNA使用時に設定します。
