1.8.2　COBOL言語インタフェース

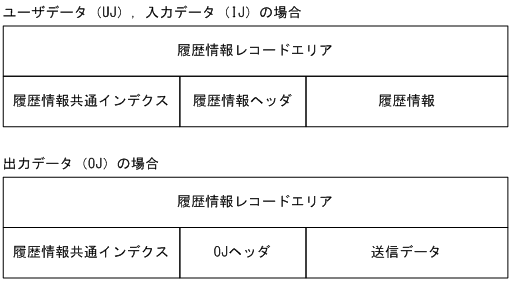

(1)　UAP履歴情報のフォーマット

ページの先頭へ

(2)　履歴情報共通インデクス

形式

01  一意名 I.
  02  データ名I01    PIC S9(9) COMP.    /* レコード長        */
  02  データ名I02    PIC X(1).          /* レコードID        */
  02  データ名I03    PIC X(1).          /* レコードサブID    */
  02  データ名I04    PIC S9(4) COMP.    /* 取得先ID          */
  02  データ名I05    PIC X14.           /* TP1/EE情報        */
  02  データ名I06    PIC S9(4) COMP.    /* TP1/EE情報        */
  02  データ名I07    PIC X12.           /* 業務ID            */
  02  データ名I08    PIC S9(9) COMP.    /* 履歴情報サイズ     */

内容

表1‒83　履歴情報共通インデクスの内容

項番	取得項目	設定する値
1	レコード長	当該レコードのレコード長 履歴情報共通インデクスと履歴情報の合計サイズ
2	レコードID	当該レコードの種別 'U'：ユーザデータ（UJ） 'I'：入力データ（IJ） 'O'：出力データ（OJ）
3	レコードサブID	当該レコードの詳細コード 「表1-84　レコードサブIDの内容」を参照してください。
4	取得先ID	取得先ID
5	TP1/EE情報	TP1/EEが使用する情報
6	TP1/EE情報	TP1/EEが使用する情報
7	業務ID	業務ID
8	履歴情報サイズ	履歴情報のサイズ

表1‒84　レコードサブIDの内容

項番	レコードID	レコードサブID	内容
1	U	0x00	ユーザデータ（UJ）
2	I	I	入力データ（IJ）
3	O	0x00	出力データ（OJ）

ページの先頭へ

(3)　履歴情報ヘッダ

形式

01  一意名 U.
  02  データ名U01    PIC X(4).          /* データ連携支援引き継ぎ情報 */
  02  データ名U06    PIC X(16).         /* ユーザ任意情報     */
  02  データ名U02    PIC S9(4) COMP.    /* 取得先ID          */
  02  データ名U03    PIC X(1).          /* 履歴情報種別      */
  02  データ名U04    PIC X(1).          /* 履歴情報コード    */
  02  FILLER         PIC X(4).          /* 予備               */
  02  データ名U05    PIC 9(9) COMP.     /* 履歴情報サイズ     */

内容

表1‒85　履歴情報ヘッダの内容

項番	取得項目	設定する値
1	データ連携支援引き継ぎ情報	「1.3.4(7)　CBLEETRN('SETUJINF')」を参照してください。
2	ユーザ任意情報	「1.3.4(3)　CBLEETRN('UAPPUT' )」を参照してください。
3	取得先ID
4	履歴情報種別
5	履歴情報コード
6	履歴情報サイズ

ページの先頭へ

(4)　OJヘッダ

形式

01  一意名 O.
  02  データ名O01    PIC X(1).          /* 通信種別               */
  02  データ名O02    PIC X(1).          /* プロトコル種別         */
  02  データ名O03    PIC X(1).          /* 電文種別               */
  02  データ名O04    PIC X(1).          /* API種別                */
  02  データ名O05    PIC S9(9) COMP.    /* 出力番号               */
  02  データ名O06    PIC X(32).         /* 宛先サービスグループ名 */
  02  データ名O07    PIC X(32).         /* 宛先サービス名         */
  02  データ名O08    PIC X(9).          /* 論理端末名             */
  02  FILLER         PIC X(7).          /* 予備                   */
  02  データ名O09    PIC 9(9) COMP-X.   /* オリジナル中央処理通番 */
  02  データ名O0A    PIC S9(9) COMP.    /* 送信データサイズ       */

内容

表1‒86　OJヘッダの内容

項番	取得項目	設定する値
1	通信種別	通信種別を設定 'R'：リモートプロシジャコール（RPC） 'A'：リモートAPI機能（RAP） 'M'：MCP
2	プロトコル種別	プロトコル種別を設定 'T'：TCP/IP 'U'：UDP/IP
3	電文種別	電文種別＋送信タイミングを設定 '0'：要求電文（即時送信） '1'：要求電文（コミット送信） '2'：要求電文（自プロセス送信） '3'：応答電文（通常） '4'：応答電文（別トランザクションによる送信） '5'：応答電文（ERRTRNRまたはERRTRN3による送信） '6'：代理実行要求電文 '7'：代理実行応答電文 '8'：非同期一方送信 '9'：同期一方送信
4	API種別※1	API種別を設定 '0'：CBLEERPC('CALL ') '1'：CBLEERPC('CALLTO ') '2'：CBLEERPC('CMTSND ') '3'：CBLEERPC('CMTSNDTO') '5'：なし '4'：CBLEERPC('R-SEND ') '6'：CBLEEMCP('SEND ') '7'：CBLEEMCP('SENDSYNC') '8'：CBLEEMCP('SENDRECV') '9'：ee_zrc_snd_message()
5	出力番号	トランザクション内でOJ取得要求を行った出力番号
6	宛先サービスグループ名※2 （\0終端あり）	宛先サービスグループ名
7	宛先サービス名※2 （\0終端あり）	宛先サービス名
8	論理端末名※3 （\0終端あり）	出力先の論理端末名
9	オリジナル中央処理通番※4	別トランザクションで応答送信を行った場合の，応答送信を抑止したトランザクションの中央処理通番。上記以外の場合は，0を設定。
10	送信データサイズ	実際に送信したデータ長

注※1

応答電文の場合は，'4'か'5'を設定します。

注※2

通信種別が'R'か'A'の場合だけ参照可能です。

注※3

通信種別が'M'の場合だけ参照可能です。

注※4

電文種別が'4'の場合だけ参照可能です。
