29.4　定義例

表29‒36　定義例の基本項目
規格
系	物理回線番号	IPアドレス		論理回線番号	ポート番号		LCN番号
系	物理回線番号	加盟金融機関	中継コンピュータ	論理回線番号	加盟金融機関	中継コンピュータ	LCN番号
東京系	01	172.21.112.160	172.21.112.20	01	49152	49153	02
							03
							04
							08
				02	49154	49155	02
							03
							04
							08
				03	49156	49157	02
							03
							04
大阪系	01	172.21.112.180	172.21.112.40	01	49152	49153	02
							03
							04
							08
				02	49154	49155	02
							03
							04
							08
				03	49156	49157	02
							03
							04

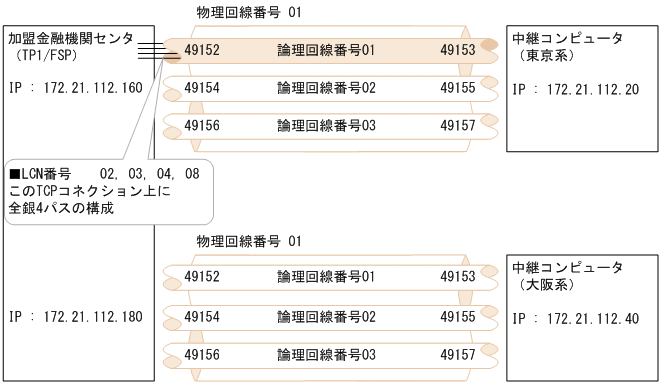

図29‒2　システム構成例の物理回線，論理回線，LCN番号，および論理パス番号の対応図

表29-36，図29-2の1コネクション分（東京系：物理回線番号01, 論理回線番号01）のMCP定義例を次に示します。

#-----------------------------------------------------------
#TCP/IP定義の開始
eemcptcpstart

#-----------------------------------------------------------
# コネクション定義
# (東京系：物理回線番号01, 論理回線番号01)
eemcpcn \
 -i manual \
 -c tko_cn01 \
 -b "bretry=yes concmptim=2 conmsg=yes" \
 -y "mode=client" \
 -r "ipaddr=172.21.112.160 portno=49152" \
 -o "oipaddr=172.21.112.20 oportno=49153" \
 -k "keepalive=no" \
 -f "cnrelease=rst endrelease=rst" \
 -z "blineno=1 rlineno=1"


# 全銀RCパス定義
eemcpzrcpa \
 -p P2 \
 -n 2

# 全銀RCパス定義
eemcpzrcpa \
 -p P3 \
 -n 3

# 全銀RCパス定義
eemcpzrcpa \
 -p P4 \
 -n 4

# 全銀RCパス定義
eemcpzrcpa \
 -p P8 \
 -n 8

# 論理端末定義
eemcple \
 -l tko_le01 \
 -i auto
#-----------------------------------------------------------

# TCP/IP定義の終了
eemcptcpend
#------------------------------------------------------------


#--------- 全銀RCシステム定義 ----------
eemcpzrc \
 -u xxxxxxxx
#----------------------------------------


#--------- アプリケーション定義 ---------
eemcpfunc \
 -u "ownlsg=ee_zrc_mcp_sg \
     ownlmc=ee_zrc_mcp_mc \
     rltrn=ee_zrc_mcp_rltrn" \
 -e "errtrns=yes" \
 -q parallel \
 -m "msglen=normal"
