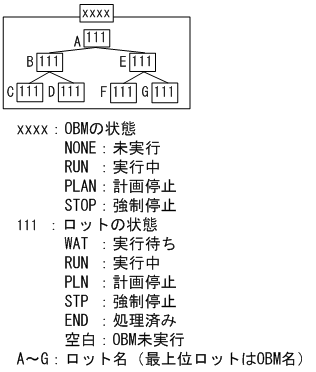

5.4.4　運用コマンド，APIによるOBMとロットの状態遷移

1

eeobmstart -o A

【イベント型】

【データ型】

OBMは実行中状態になります。

全ロットが実行待ち状態になります。

2

eeobmstart -o A -l E

（Aが優先スケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した2階層目のロットと，その上位ロット，すべての下位ロットが実行待ち状態になります。

3

eeobmstart -o A -l E

（Aがシリアルスケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した2階層目のロットと，その上位ロット，すべての下位ロットが実行待ち状態になります。

↓

スケジュール可能なロットがないためOBMが計画停止します。

4

eeobmstart -o A -l E,G

（A，Eが両方優先スケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した3階層目のロットと，その上位ロット（最上位ロット含む）が実行待ち状態になります。

5

eeobmstart -o A -l E,G

（A，Eどちらかがシリアルスケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した3階層目のロットと，その上位ロット（最上位ロット含む）が実行待ち状態になります。

↓

しかし，スケジュール可能なロットがないためOBMが計画停止します。

6

eeobmstart -o A -l E

【データ型】

データ型ではロット名指定で開始できないためOBMの状態は変わりません。

7

eeobmstop -o A

ee_obm_any_stop

（強制停止，計画停止とも）

【イベント型】

【データ型】

OBMを停止できる状態ではないためOBMの状態は変わりません。

8

eeobmcancel -o A

【イベント型】

【データ型】

OBMを強制終了できる状態ではないためOBMの状態は変わりません。

9

eeobmstart -o A

【データ型】

データ型ではロットが計画停止状態とならないため，eeobmstartコマンドは受け付けられません。OBMの状態は変わりません。

10

eeobmstart -o A

【イベント型】

OBM名を指定してすべての計画停止中のロットを実行待ち状態とします。

↓

計画停止中ロットが複数の場合の例です。

11

eeobmstart -o A

【イベント型】

12

eeobmstart -o A -l E

【イベント型】

2階層目のロット名を指定してロットを再開始します。

13

eeobmstart -o A -l E

【イベント型】

指定したロットの状態が計画停止ではないため，OBMの状態は変わりません。

14

eeobmstart -o A -l E,F

【イベント型】

3階層目のロット名を指定してロットを再開始します。

15

eeobmstart -o A -l E,F

【イベント型】

指定したロットの状態が計画停止ではないため，OBMの状態は変わりません。

16

eeobmstop -o A

ee_obm_any_stop(A)

（計画停止）

【データ型】

データ型OBMは計画停止できないため，OBMの状態は変わりません。

17

eeobmstop -o A

ee_obm_any_stop(A)

（計画停止）

【イベント型】

OBMの状態が計画停止になります。実行中，実行待ちロットの状態も計画停止状態になります。

18

eeobmstop -o A

ee_obm_any_stop(A)

（計画停止）

【イベント型】

実行中，実行待ちの最下位ロットは計画停止状態になります。上位ロットは，下位ロットに強制停止状態のロットがあるため強制停止になります。

OBMの状態は，強制停止状態となります。

19

eeobmstop -o A

ee_obm_any_stop(A)

（計画停止）

【イベント型】

【データ型】

OBMの状態は強制停止状態になります。

実行中のロットは実行待ち状態になります。

20

eeobmcancel -o A

【イベント型】

【データ型】

OBMを強制終了できる状態ではないためOBMの状態は変わりません。

21

Gのノーマルトランザクションで

ee_obm_lot_end()

【イベント型】

Gのロット状態が実行済みになります。実行中のほかのロット，OBMの状態は変わりません。

22

Gのノーマルトランザクションで

ee_obm_lot_end()

【イベント型】

G，Eが実行済みになります（子ロットがすべて実行済みとなるため）。ほかのロット，OBMの状態は変わりません。

23

Gのノーマルトランザクションで

ee_obm_lot_end()

【イベント型】

G，E，Aが実行済みになります。

OBMの状態は未実行になります。

24

Gのノーマルトランザクションで

ee_obm_lot_end()

【イベント型】

Gが実行済みになります。

E，A，OBMの状態は，計画停止状態のロットFがあるため計画停止状態になります。

25

Gのノーマルトランザクションで

ee_obm_lot_end()

【イベント型】

Gが実行済みになります。

E，A，OBMの状態は，強制停止状態のロットFがあるため強制停止状態になります。

26

Gのノーマルトランザクションで

ee_obm_lot_end()

【データ型】

データ型では，ee_obm_lot_end()は受け付けられません。OBMの状態は変わりません。

27

Gのノーマルトランザクションで

ee_obm_lot_stop()

（計画停止）

【イベント型】

Gが計画停止状態になります。

ほかのロット，OBMの状態は変わりません。

28

Gのノーマルトランザクションで

ee_obm_lot_stop()

（計画停止）

【イベント型】

G，Eが計画停止状態になります。ほかのロット，OBMの状態は変わりません。

29

Gのノーマルトランザクションで

ee_obm_lot_stop()

（計画停止）

【イベント型】

G，E，Aが計画停止状態になります。

OBMの状態も計画停止状態になります。

30

Gのノーマルトランザクションで

ee_obm_lot_stop()

（計画停止）

【イベント型】

Gが計画停止状態になります。

E，A，OBMの状態は，強制停止状態のロットFがあるため強制停止状態になります。

31

Gのノーマルトランザクションで

ee_obm_lot_stop()

（計画停止）

【データ型】

データ型では計画停止要求は受け付けません。ロット状態，OBMの状態は変わりません。

32

Cのノーマルトランザクションで

ee_obm_lot_stop()

（計画停止）

（A，Bがシリアルスケジュールの場合）

【イベント型】

C，B，Aだけでなく実行待ちロットも計画停止状態となります。

OBMは計画停止状態になります。

33

Gのノーマルトランザクションで

ee_obm_lot_stop()

（強制停止）

【イベント型】

【データ型】

Gの状態が強制停止状態になります。ほかのロット，OBMの状態は変わりません^※。

34

Gのノーマルトランザクションで

ee_obm_lot_stop()

（強制停止）

【イベント型】

【データ型】

G，Eが強制停止状態になります。ほかのロット，OBMの状態は変わりません^※。

35

Gのノーマルトランザクションで

ee_obm_lot_stop()

（強制停止）

【イベント型】

【データ型】

G，E，Aが強制停止状態になります。

OBMの状態も強制停止状態になります^※。

36

Gのノーマルトランザクションで

ee_obm_lot_stop()

（強制停止）

【イベント型】

【データ型】

G，E，Aが強制停止状態になります。

OBMの状態も強制停止状態になります^※。

37

Cのノーマルトランザクションで

ee_obm_lot_stop()

（強制停止）

（A，Bがシリアルスケジュールの場合）

【イベント型】

【データ型】

Cが強制停止状態になります。A，Bは実行待ちとなります。

OBMは強制停止状態になります^※。

38

Gのノーマルトランザクションで

ee_obm_stop()

（計画停止）

【イベント型】

全ロット，OBMの状態が計画停止状態になります。

39

Gのノーマルトランザクションで

ee_obm_stop()

（計画停止）

【イベント型】

すでに実行済みのロット以外の全ロット，およびOBMの状態が計画停止状態になります。

40

Gのノーマルトランザクションで

ee_obm_stop()

（計画停止）

【イベント型】

すでに実行済みのロット以外の全ロット，およびOBMの状態が計画停止状態になります。

41

Gのノーマルトランザクションで

ee_obm_stop()

（計画停止）

【イベント型】

Gが計画停止状態になります。

E，A，OBMの状態は，強制停止状態のロットFがあるため強制停止状態になります。

42

Gのノーマルトランザクションで

ee_obm_stop()

（計画停止）

【データ型】

データ型では計画停止要求は受け付けません。ロット状態，OBMの状態は変わりません。

43

Cのノーマルトランザクションで

ee_obm_stop()

（計画停止）

【イベント型】

C，B，Aだけでなく実行待ちロットも計画停止状態となります。

OBMは計画停止状態になります。

44

Gのノーマルトランザクションで

ee_obm_stop()

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

45

Gのノーマルトランザクションで

ee_obm_lot_stop()

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

46

Gのノーマルトランザクションで

ee_obm_stop()

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

47

Gのノーマルトランザクションで

ee_obm_stop()

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

48

Cのノーマルトランザクションで

ee_obm_stop()

（強制停止）

【イベント型】

【データ型】

OBMは強制停止状態になります。

A，B，Cが実行待ちとなります^※。

49

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（計画停止）

【イベント型】

全ロット，OBMの状態が計画停止状態になります。

50

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（計画停止）

【イベント型】

すでに実行済みのロット以外の全ロット，およびOBMの状態が計画停止状態になります。

51

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（計画停止）

【イベント型】

すでに実行済みのロット以外の全ロット，およびOBMの状態が計画停止状態になります。

52

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（計画停止）

【イベント型】

Gが計画停止状態になります。

E，A，OBMの状態は，強制停止状態のロットFがあるため強制停止状態になります。

53

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（計画停止）

【データ型】

データ型では計画停止要求は受け付けません。ロット状態，OBMの状態は変わりません。

54

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（計画停止）

【イベント型】

C，B，Aだけでなく実行待ちロットも計画停止状態となります。

OBMは計画停止状態になります。

55

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

56

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

57

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

58

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（強制停止）

【イベント型】

【データ型】

OBMの状態が強制停止状態になります。実行中ロットは実効待ち状態になります^※。

59

任意のトランザクションでee_obm_any_stopまたはeeobmstop

（強制停止）

【イベント型】

【データ型】

OBMは強制停止状態になります。

A，B，Cが実行待ちとなります^※。

60

eeobmstart -o A

【イベント型】

OBMは実行中状態になります。

計画停止状態のロットは実行待ちとなります。

61

eeobmstart -o A,B,D

【イベント型】

実行済みのロットを指定してもOBMの状態，ロットの状態は変わりません。

62

eeobmstart -o A,B,D

（Bが優先スケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した3階層目のロットと，その上位ロット（最上位ロット含む）が実行待ち状態になります。

63

eeobmstart -o A,B,D

（Bがシリアルスケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した3階層目のロットと，その上位ロット（最上位ロット含む）が実行待ち状態になります。

↓

しかし，スケジュール可能なロットがないためOBMが計画停止します。

64

eeobmstart -o A,B

【イベント型】

OBMは実行中状態になります。

指定した2階層目のロットと，その上位ロット，計画停止状態の下位ロットが実行待ち状態になります。

65

eeobmstop -o A

ee_obm_any_stop

（強制停止，計画停止とも）

【イベント型】

【データ型】

OBMはすでに停止しているため状態は変わりません。

66

eeobmcancel -o A

【イベント型】

【データ型】

OBMの状態が未実行になります。

67

eeobmstart -o A

【イベント型】

【データ型】

OBMは実行中状態になります。

強制停止状態のロットは実行待ちとなります。

68

eeobmstart -o A

【イベント型】

【データ型】

OBMは実行中状態になります。

ロットは変わりません。

69

eeobmstart -o A

【イベント型】

OBMは実行中状態になります。

強制停止状態のロットは実行待ちとなります。

70

eeobmstart -o A

（Bが優先スケジュールの場合）

【イベント型】

OBMは実行中状態になります。

強制停止状態のロットは実行待ちとなります。

71

eeobmstart -o A

（Bがシリアルスケジュールの場合）

【イベント型】

OBMは実行中状態になります。

強制停止状態のロットは実行待ちとなります。

↓

しかし，スケジュール可能なロットがないためOBMが計画停止します。

72

eeobmstart -o A,B,D

【イベント型】

強制停止状態のロットを指定してもOBMの状態，ロットの状態は変わりません。

73

eeobmstart -o A,B,D

（Bが優先スケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した3階層目のロットと，その上位ロット（最上位ロット含む）が実行待ち状態になります。

74

eeobmstart -o A,B,D

（Bがシリアルスケジュールの場合）

【イベント型】

OBMは実行中状態になります。

指定した3階層目のロットと，その上位ロット（最上位ロット含む）が実行待ち状態になります。

↓

しかし，スケジュール可能なロットがないためOBMが強制停止します

75

eeobmstart -o A,B

【イベント型】

強制停止状態のロットを指定してもOBMの状態，ロットの状態は変わりません。

76

eeobmstop -o A

ee_obm_any_stop

（強制停止，計画停止とも）

【イベント型】

【データ型】

OBMはすでに停止しているため状態は変わりません。

77

eeobmcancel -o A

【イベント型】

【データ型】

OBMの状態が未実行になります。
