3.14.1 ディスクグループの作成

ここでは主に,HDLMデバイスをVxVMのディスクグループに登録するための準備を説明します。

HDLMデバイスをVxVMのディスクグループに登録するためには,HDLMデバイス以外のデバイスを,VxVMで無効化する必要があります。無効化を実施していない場合は,まず,「3.14.3 VxVMでのデバイスの無効化」の「(2) コントローラ単位で無効化する場合の設定方法」または「(3) パス単位でデバイスを無効化する場合の設定方法」に従って,HDLMデバイス以外のデバイスを無効化してください。それから,次の手順を実行してください。

  1. VxVMがHDLMデバイスを認識していることを確認します。
    次に示すコマンドを順に実行して,VxVMがHDLMデバイスを認識していることを確認してください。

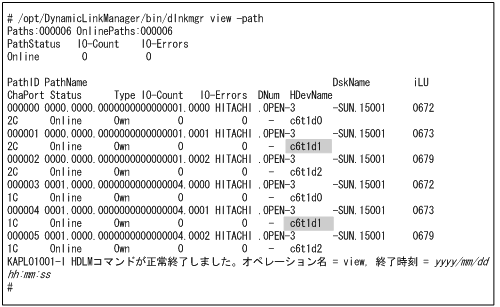

    • HDLMコマンドのview -pathオペレーション
      VxVMが認識する必要があるHDLMデバイスを確認します。コマンドの実行例を次に示します。
      [図]
      以降では,網掛けのHDLMデバイスが認識されていることを確認する手順を説明します。

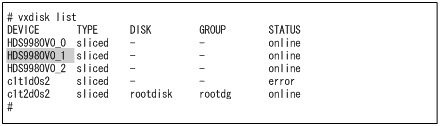

    • vxdiskコマンド
      VxVMが認識しているデバイスを確認します。コマンドの実行例を次に示します。
      [図]

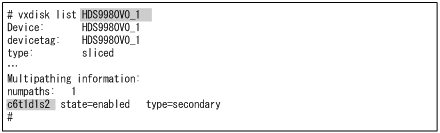

    DEVICE欄にデバイスがエンクロージャに基づくデバイス名(HDS9980V0_1)で表示された場合は,次のコマンドを実行して,エンクロージャに基づくデバイス名に対応するcUtXdYsZ形式のデバイス名を確認してください。
    [図]

    注意事項
    HDLMのインストール前とあとで,LUに対応するエンクロージャに基づくデバイス名が変わることがあります。エンクロージャに基づくデバイス名とLUの対応は,手順1を実行して必ず確認してください。
    HDLMコマンドのview -pathオペレーションで出力されたHDevNameの値(cUtXdY)がvxdiskコマンドで表示された場合は,HDLMデバイスがVxVMに認識されています。手順2に進んでください。HDLMコマンドのview -pathオペレーションで出力されたHDevNameの値(cUtXdY)がvxdiskコマンドで出力されない場合は,HDLMデバイスがVxVMに認識されていません。手順2を実行したあと,再び手順1を実行してHDLMデバイスが認識されていることを確認してください。
  2. vxdisk コマンドで表示されたデバイスに対してvxdmpadmコマンドを実行して,HDLMデバイスだけがENABLEDになっていることを確認します。
    HDLMコマンドのview -pathオペレーションで出力したHDevNameの値(cUtXdY)と照らし合わせてHDLMデバイスがENABLEDになっていることを確認します。また,HDLMデバイス以外のデバイスが,VxVMの管理対象から除外されて,表示されていないことを確認します。
    コマンドの実行例を次に示します。
    [図]

    注意事項
    vxdmpadmコマンドの出力で,HDLMデバイス以外のデバイス(HDLMコマンドのview -pathオペレーションのHDevNameに表示されないデバイス)が表示され,かつ,STATEENABLEDの場合,ロードバランス,フェイルオーバなどの機能が正常に機能しません。このため,HDLMデバイス以外のデバイスをVxVMの管理対象から除外する必要があります。「3.14.3 VxVMでのデバイスの無効化」の「(2) コントローラ単位で無効化する場合の設定方法」または「(3) パス単位でデバイスを無効化する場合の設定方法」に従って,HDLMデバイス以外のデバイスをVxVMの管理の対象から除外してください。「3.14.3 VxVMでのデバイスの無効化」の設定方法(2)または(3)の設定内容を有効にするためには,ホストの再起動が必要になります。
  3. VxVMのマニュアルを参照してディスクグループを作成してください。
    HDLMデバイスは「sliced」型のディスクとしてVxVMに追加できます。「cdsdisk」型のディスクとしてVxVMに追加することもできます。

    注意事項
    HDLMデバイスをbootdgとして登録されたディスクグループに追加したり,HDLMデバイスが含まれたディスクグループをbootdgに登録したりしないでください。
  4. Sun Clusterを使用している場合,作成したディスクグループをSun Clusterのディスクデバイスグループに登録してください。
    詳細は「3.14.5 VxVMとSun Clusterの連携」を参照してください。
