実行系でTP1/EEのプロセスダウンが発生すると，HAモニタの系切り替え機能によって，2台ある待機系のうち，1台を実行系にします。

3台構成の場合にTP1/EEのプロセスダウンが発生したときの処理を次の図に示します。

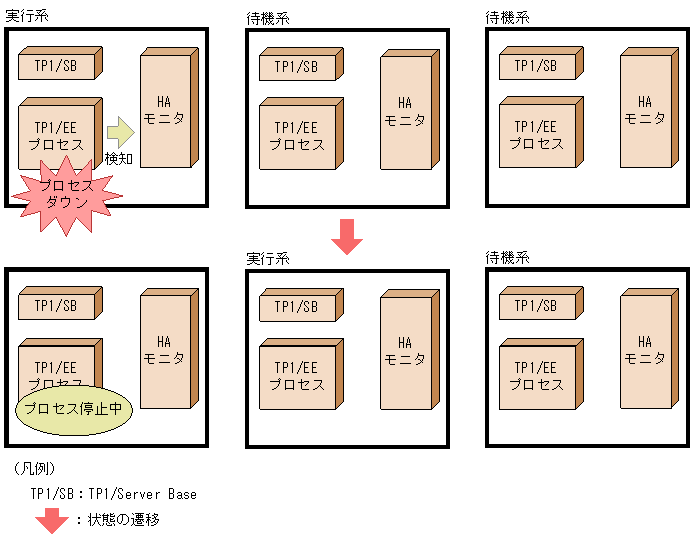

図2-13　3台構成の場合にTP1/EEのプロセスダウンが発生したときの処理

説明

実行系のTP1/EEのプロセスダウンをHAモニタが検知した場合，2台ある待機系のうち，1台を実行系にします。どちらの待機系を実行系とするかは，HAモニタの設定に従います。

参考

HAモニタとのインタフェースはTP1/EEが持ち，プロセスダウン時にプロセス単位で系切り替えが行えるようにTP1/EEが制御します。XDBはHAモニタとのインタフェースを持っていません。
