ANSI C，C++ の場合


  #include <dcmcfuoc.h>
  DCLONG  uoc_func(dcmcf_uoc_min_n *parm)


K&R版C の場合


  #include <dcmcfuoc.h>
  DCLONG    uoc_func(parm)

  dcmcf_uoc_min_n  *parm;


uoc_func（入力メッセージ編集UOC）を呼び出すとき，MCFは次の所定のパラメタをparmに設定します。

(a)　dcmcf_uoc_min_nの内容


typedef struct {
    DCLONG pro_kind;                     … プロトコル種別
    char   le_name[9];                   … 論理端末名称
    char   reserve1[7];                  … 予備
    DCLONG rcv_prim;                     … 受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;   … 受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;  … 編集バッファリストアドレス
    char   aplname[9];                   … アプリケーション名
    char   reserve2[7];                  … 予備
    char   *pro_indv_ifa;                … MCF使用領域
    DCLONG rtn_detail;                   … 詳細リターンコード
    char   reserve3[8];                  … 予備
} dcmcf_uoc_min_n;


(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容


typedef struct {
    DCLONG buf_num;                      … バッファ情報数
    DCLONG used_buf_num;                 … 使用バッファ情報数
    char   reserve1[8];                  … 予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                         … バッファ情報
} dcmcf_uocbuff_list_n;


(c)　dcmcf_uocbufinf_n（バッファ情報）の内容


typedef struct {
    char    *buf_adr;                    … バッファアドレス
    DCULONG buf_size;                    … バッファ最大長
    DCULONG seg_size;                    … バッファ使用長
    char    reserve1[4];                 … 予備
    dcmcfuoc w type buff_id;             … MCF内部情報1
    DCMLONG buff_addr;                   … MCF内部情報2
    char reserve2[4];                    … 予備
} dcmcf_uocbufinf_n;


(a)　dcmcf_uoc_min_n

• pro_kind
  プロトコル種別として，次の値が設定されます。


  DCMCF_UOC_PRO_X25EX

  X.25プロトコル（TP1/NET/X25-Extended）

• le_name
  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim
  受信サービスプリミティブとして，次の値が設定されます。


  DCMCF_UOC_RCV_BRD

  一方送信メッセージの受信

• buflist_adr
  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr
  編集用バッファリストのアドレスが設定されます。
  メッセージ編集バッファが未定義の場合，つまりMCF通信構成定義のmcftalccnコマンドの-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname
  MCF通信構成定義のmcftalcleコマンドの-vオプションで指定したアプリケーション名が設定されます。このアプリケーション名を定義していない場合，領域はすべて'\0'で初期化されます。

• pro_indv_ifa
  MCFで使用するパラメタです。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num
  バッファ情報の数として1が設定されます。

• buf_array
  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr
  バッファのアドレスが設定されます。

• buf_size
  バッファの最大長が設定されます。

• seg_size
  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr
  MCFで使用するパラメタです。


(a)　dcmcf_uoc_min_n

• aplname
  UOCで決定したアプリケーション名を設定します。

• rtn_detail
  詳細リターンコードを設定します。
  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。
  詳細リターンコードは，-19999から-19000の範囲で設定してください。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num
  使用したバッファ情報の数を設定します。
  使用バッファ情報数は，1を設定してください。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size
  バッファの使用長を設定します。


uoc_func（）は次のコードでリターンしてください。

リターン値	意味
DCMCF_UOC_MSG_OK	正常リターン(編集バッファでスケジューリング)
DCMCF_UOC_MSG_OK_RCV	正常リターン(受信バッファでスケジューリング)
DCMCF_UOC_MSG_NG	メッセージ編集エラー

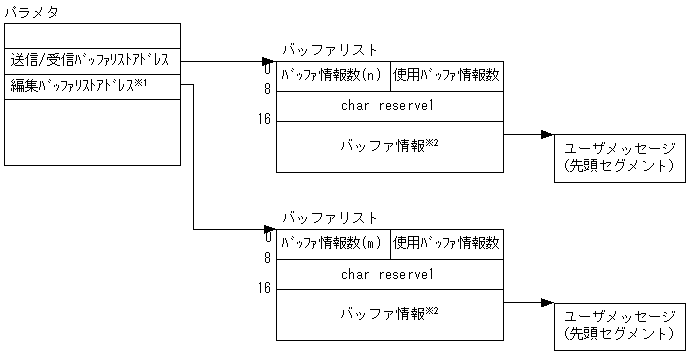

UOCインタフェース用のパラメタとバッファの関係を図4-2に示します。

図4-2　UOCインタフェース用のパラメタとバッファの関係

注※1

mcftalccn -eオプションを指定しない場合，NULLとなり，バッファリストとバッファは確保されません。

注※2

バッファ情報は次の形式をしています。
