SEND －一方送信メッセージの送信(データ操作言語)

分散トランザクション処理機能　OpenTP1 プロトコル　TP1/NET/X25-Extended編

DATA DIVISION（通信記述項）の指定


CD  通信記述名
  FOR OUTPUT
〔STATUS KEY IS データ名1〕
〔SYMBOLIC TERMINAL IS データ名2〕
〔SYNCHRONOUS MODE IS { ASYNC | データ名6 }〕
〔SWITCHING MODE IS { NORMAL | PRIOR | データ名7 }〕
〔DETAIL  MODE  IS データ名10〕.

PROCEDURE DIVISION（通信文）の指定


SEND 通信記述名 FROM 一意名1
    〔WITH { EMI | 一意名2 }〕.

●FOR句

次の値を指定します。

OUTPUT: 一方送信メッセージの送信

●STATUS KEY句

ステータスコードを受け取りたい場合に指定します。省略した場合は，ステータスコードを受け取りません。

●SYMBOLIC TERMINAL句

論理端末名称を設定したデータ項目を指定します。

●SYNCHRONOUS MODE句

非同期型でメッセージを送信することを，次のどちらかで指定します。

ASYNC: 非同期型のメッセージ送信; 一方送信メッセージの送信の場合，指定します。

データ名6: 次の値を設定したデータ項目; '0'：非同期型のメッセージ送信

SYNCHRONOUS MODE 句は，省略してもかまいません。

●SWITCHING MODE句

一般か優先かを指定します。

NORMAL: 一般の一方送信メッセージ

PRIOR: 優先の一方送信メッセージ

データ名7: 次の値を設定したデータ項目; '0'または'△'：一般の一方送信メッセージ; '1'：優先の一方送信メッセージ

省略した場合は，一般の一方送信メッセージ（NORMAL）が設定されます。

●DETAIL MODE 句

出力通番を付けるかどうかを指定します。

データ名10: 次の値を設定したデータ項目; '0'または'△'：出力通番を付けます。; '1'：出力通番を付けません。

省略した場合は，出力通番を付けません。

●一意名1

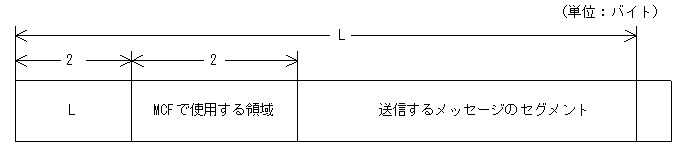

セグメントを送信するデータ項目を指定します。一つのセグメントで32000バイトまで送信できます。一意名1の形式を次に示します。

[図データ]

また，MCFで使用する領域の2⁴ビット目に，送信完了通知イベントを通知させるかどうかを指定してください。

領域の24ビットに1を設定: 送信完了通知イベントを通知させます。ただし，送信完了通知イベント処理用のMHPをMCFアプリケーション定義で指定していない場合は無効です。

領域の24ビットに0を設定: 送信完了通知イベントを通知させません。

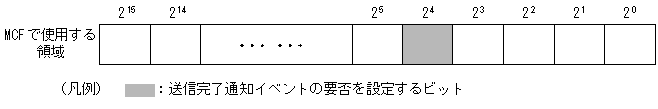

一意名1のMCFで使用する領域とビットの設定位置の関係を次に示します。

[図データ]

●WITH句

単一セグメントのメッセージを送信することを，次のどちらかで指定します。

EMI: 単一セグメントの送信

一意名2: 次の値を設定したデータ項目; '2'：EMI（単一セグメントの送信）

WITH 句は，省略してもかまいません。

ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの出力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	一意名1のLに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，メッセージの送信を受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファをメモリ上に確保できませんでした。
71008	メッセージを送信しようとしましたが，送信先の管理テーブルが確保できませんでした。
71008	プロセスのローカルメモリが不足しています。
72000	〈MHPの実行でリターンした場合〉先頭セグメントを受信するRECEIVE文を実行する前に，SEND文を実行しています。
72000	〈SPPの実行でリターンした場合〉トランザクションでないSPPの処理から，SEND文を実行しています。
72001	SYMBOLIC TERMINAL 句に設定した論理端末名称が間違っています。
72001	SEND文を実行できない論理端末を設定しています。
72017	DETAIL MODE 句に設定した値が間違っています。
72018	SWITCHING MODE 句に設定した値が間違っています。
72020	SYNCHRONOUS MODE 句に設定した値が間違っています。
72024	FOR 句に設定した値が間違っています。
72026	WITH 句に設定した値が間違っています。
72041	一意名1のLに4以下の値を設定しています。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
