付録D.5 一方送信メッセージの受信
一方送信メッセージを受信するときの処理の流れを，図D-9，図D-10に示します。
- 〈この項の構成〉

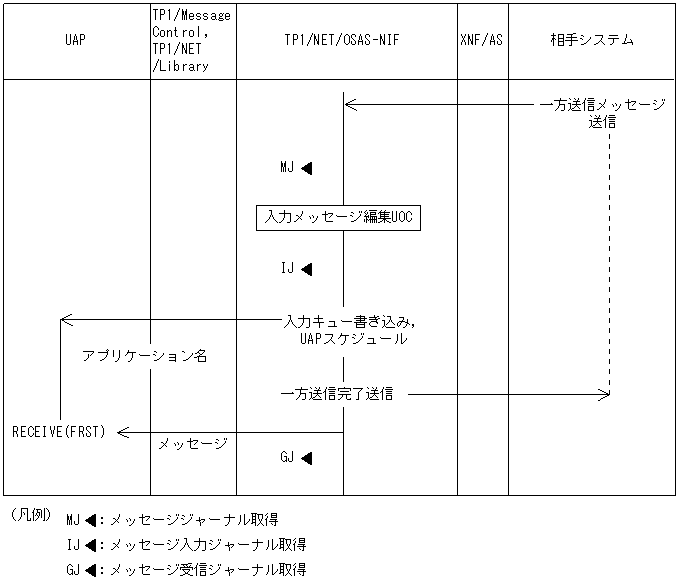

(1) 単一セグメントの場合
|
|
![[図データ]](GRAPHICS/ZU0A0900.GIF)

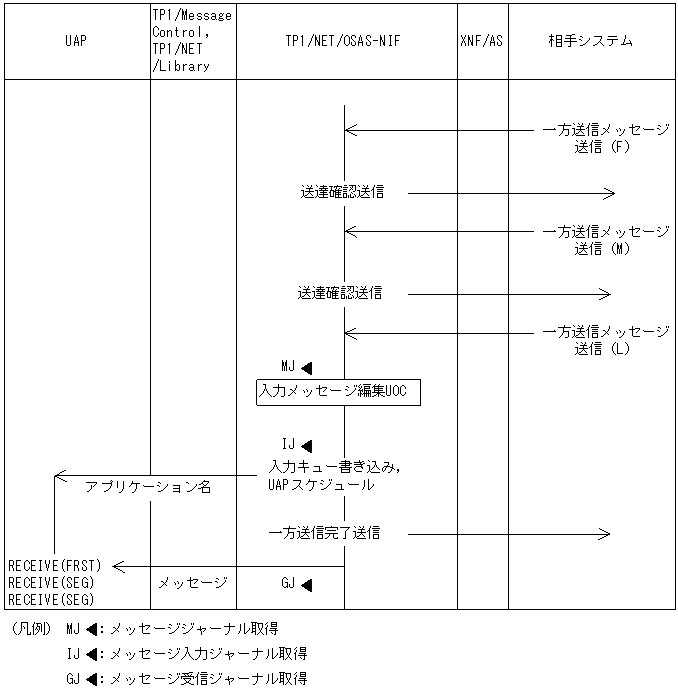

(2) セグメント組み立て受信の場合
|
|
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/OSAS-NIF編
-
付録D.5 一方送信メッセージの受信
![[図データ]](GRAPHICS/ZU0A1000.GIF)
