付録D.3 応答メッセージの送信
応答メッセージを送信するときの処理の流れを，図D-5，図D-6に示します。

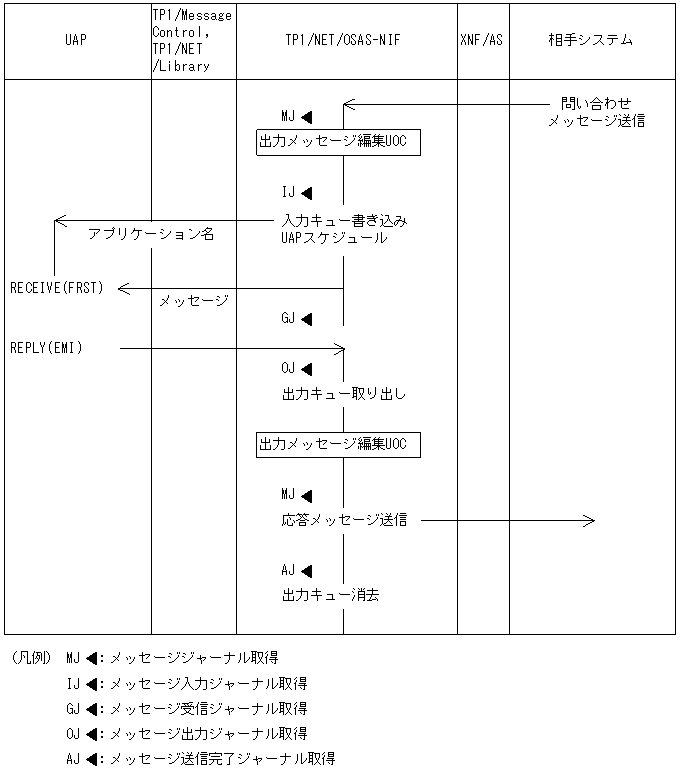

(1) 単一セグメントの場合
|
|
![[図データ]](GRAPHICS/ZU0A0500.GIF)

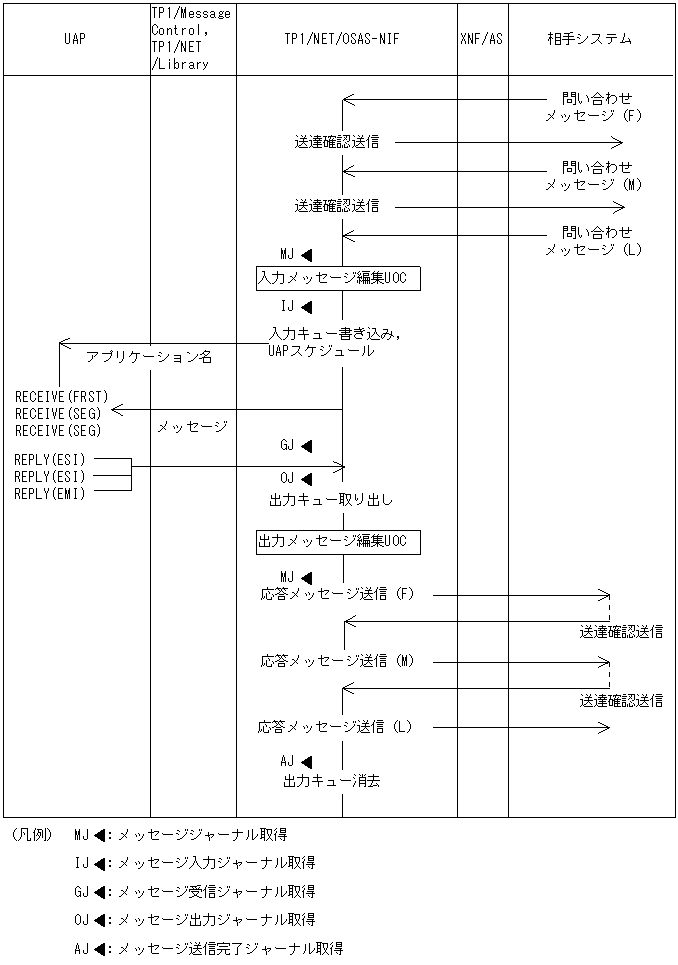

(2) セグメント組み立て受信とセグメント分割送信の場合
|
|
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/OSAS-NIF編
-
付録D.3 応答メッセージの送信
![[図データ]](GRAPHICS/ZU0A0600.GIF)
