9.2.1　問い合わせ応答形態の障害

〈この項の構成〉

(1)　非応答型UAPからの問い合わせメッセージ送信時の障害
(2)　応答型UAPからの問い合わせメッセージ送信時の障害
(3)　応答メッセージ送信時の障害

(1)　非応答型UAPからの問い合わせメッセージ送信時の障害

非応答型UAPからの問い合わせメッセージ送信時の障害発生個所を次の図に示します。また，非応答型UAPからの問い合わせメッセージ送信時の障害の処理を表9-3に示します。該当する数字を参照してください。

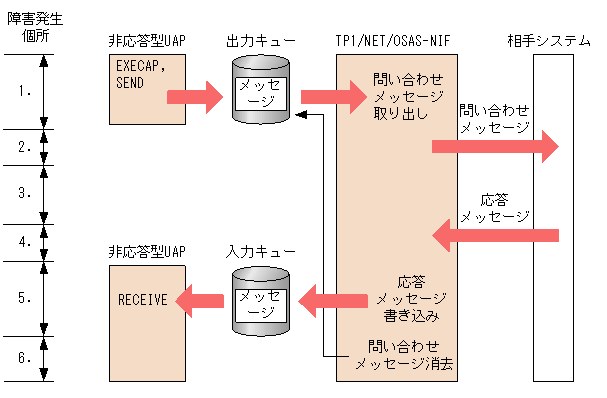

図9‒1　非応答型UAPからの問い合わせメッセージ送信時の障害発生個所

表9‒3　非応答型UAPからの問い合わせメッセージ送信時の障害の処理
発生個所	内容	TP1/NET/OSAS-NIFの処理	問い合わせメッセージの扱い	応答メッセージの扱い	UAPでできる処理
1.	出力メッセージ編集 UOC障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−	−
	出力キュー障害	同上	破棄	−	−
	バッファ取得障害	同上	保留	−	−
2.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	−	CERREVT処理
	mcftdctle入力	メッセージログを出力します。相手システムへ送信中断を送信します。 CERREVTを起動します。論理端末を閉塞します。	保留	−	CERREVT処理
	受信拒否受信	同上	保留	−	CERREVT処理
	t3タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	−	CERREVT処理
	NIF-REJECT受信	同上	保留	−	CERREVT処理
3.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	−	CERREVT処理
	t2タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	−	CERREVT処理
	UAP異常受信	同上	破棄	受信済み	CERREVT処理
4.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	破棄・未受信	CERREVT処理
	t4タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	破棄・未受信	CERREVT処理
	NIF-REJECT受信	同上	保留	破棄・未受信	CERREVT処理
	送信中断受信	同上	破棄	破棄・受信済み	CERREVT処理
5.	入力メッセージ編集 UOC障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	破棄・受信済み	−
	UAP型不一致	同上	破棄	破棄・受信済み	−
	アプリケーション名取得障害	ERREVT1またはERREVT2を起動します（起動できない場合は，メッセージログを出力後，CERREVTを起動して，論理端末を閉塞します）。	送信完了	ERREVT1またはERREVT2で受信（起動できない場合は破棄）	ERREVT1またはERREVT2処理
	入力キュー障害	同上	送信完了	ERREVT1またはERREVT2で受信（起動できない場合は破棄）	ERREVT1またはERREVT2処理
	バッファ取得障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	破棄・未受信	CERREVT処理
6.	メッセージ送信完了障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	−	−	CERREVT処理

（凡例）: −：該当しません。

ページの先頭へ

(2)　応答型UAPからの問い合わせメッセージ送信時の障害

応答型UAPからの問い合わせメッセージ送信時の障害発生個所を次の図に示します。また，応答型UAPからの問い合わせメッセージ送信時の障害の処理を表9-4に示します。該当する数字を参照してください。

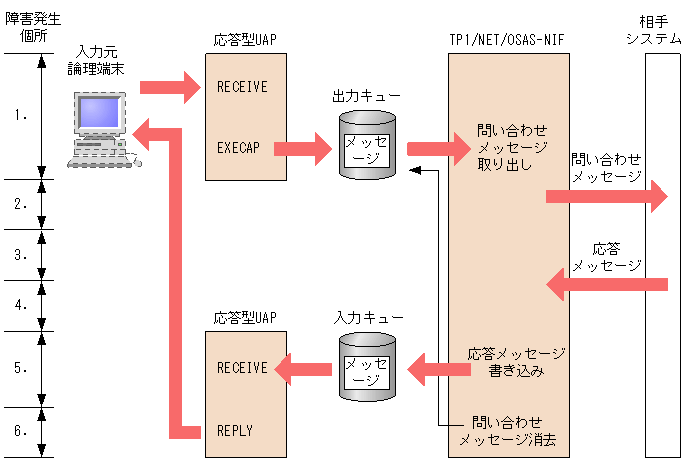

図9‒2　応答型UAPからの問い合わせメッセージ送信時の障害発生個所

表9‒4　非応答型UAPからの問い合わせメッセージ送信時の障害の処理
発生個所	内容	TP1/NET/OSAS-NIFの処理	問い合わせメッセージの扱い	応答メッセージの扱い	入力元論理端末へのUAP異常報告	UAPでできる処理
1.	出力メッセージ編集 UOC障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−	あり	−
	出力キュー障害	同上	破棄	−	あり	−
	バッファ取得障害	同上	保留	−	−	−
2.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	−	−	CERREVT処理
	mcftdctle入力	メッセージログを出力します。相手システムへ送信中断を送信します。 CERREVTを起動します。論理端末を閉塞します。	保留	−	−	CERREVT処理
	受信拒否受信	同上	保留	−	−	CERREVT処理
	t3タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	−	−	CERREVT処理
	NIF-REJECT受信	同上	保留	−	−	CERREVT処理
3.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	−	−	CERREVT処理
	t2タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	−	−	CERREVT処理
	UAP異常受信	同上	破棄	受信済み	あり	CERREVT処理
4.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	破棄・未受信	−	CERREVT処理
	t4タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	保留	破棄・未受信	−	CERREVT処理
	NIF-REJECT受信	同上	保留	破棄・未受信	−	CERREVT処理
	送信中断受信	同上	破棄	破棄・受信済み	あり	CERREVT処理
5.	入力メッセージ編集UOC障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	破棄・受信済み	あり	−
	UAP型不一致	同上	破棄	破棄・受信済み	あり	−
	アプリケーション名取得障害	ERREVT1を起動します（起動できない場合は，メッセージログを出力後，CERREVTを起動して，論理端末を閉塞します）。	送信完了	ERREVT1で受信（起動できない場合は破棄）	あり	ERREVT1処理
	入力キュー障害	ERREVT2を起動します（起動できない場合は，メッセージログを出力後，CERREVTを起動して，論理端末を閉塞します）。	送信完了	ERREVT2で受信（起動できない場合は破棄）	−	ERREVT2処理REPLY要求で入力元論理端末へメッセージ送信
	バッファ取得障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	保留	破棄・未受信	−	CERREVT処理
6.	メッセージ送信完了障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	−	−	−	CERREVT処理

（凡例）: −：該当しません。

ページの先頭へ

(3)　応答メッセージ送信時の障害

応答メッセージ送信時の障害発生個所を次の図に示します。また，応答メッセージ送信時の障害の処理を表9-5に示します。該当する数字を参照してください。

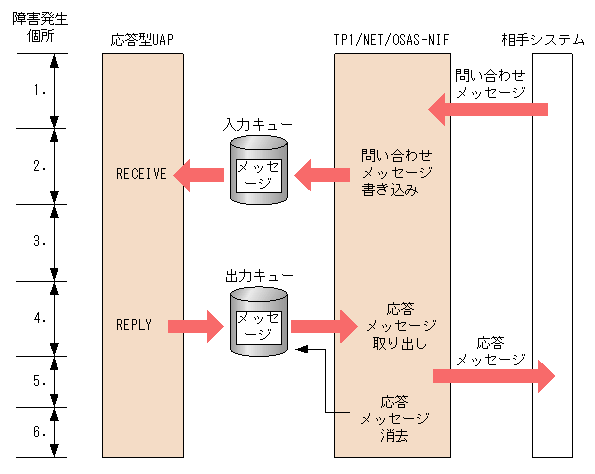

図9‒3　応答メッセージ送信時の障害発生個所

表9‒5　応答メッセージ送信時の障害の処理
発生個所	内容	TP1/NET/OSAS-NIFの処理	問い合わせメッセージの扱い	応答メッセージの扱い	UAPでできる処理
1.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	破棄	−	CERREVT処理
	mcftdctle入力	メッセージログを出力します。相手システムへ受信拒否を送信します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−	CERREVT処理
	t4タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−	CERREVT処理
	NIF-REJECT受信	同上	破棄	−	CERREVT処理
	送信中断受信	同上	破棄	−	CERREVT処理
2.	入力メッセージ編集UOC障害	メッセージログを出力します。相手システムへ受信拒否を送信します。 CERREVTを起動します。論理端末を閉塞します。	破棄	−	−
	UAP型不一致	同上	破棄	−	−
	バッファ取得障害	同上	破棄	−	−
	アプリケーション名取得障害	ERREVT1またはERREVT2起動します（起動できない場合は，メッセージログを出力後，相手システムへ受信拒否を送信してから，CERREVTを起動して，論理端末を閉塞します）。	ERREVT1またはERREVT2で受信（起動できない場合は破棄）	−	ERREVT1またはERREVT2処理REPLY要求で相手システムへメッセージ送信
	入力キュー障害	同上	ERREVT1またはERREVT2で受信（起動できない場合は破棄）	−	ERREVT1またはERREVT2処理REPLY要求で相手システムへメッセージ送信
3.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	−	未送信	CERREVT処理
	NIF-REJECT受信	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	−	未送信	CERREVT処理
	rplytimタイムアウト発生	メッセージログを出力します。相手システムへUAP異常を送信します。 CERREVTを起動します。論理端末を閉塞します。	−	送信済み	−
	UAP異常終了	同上	−	送信済み	−
4.	出力メッセージ編集UOC障害	メッセージログを出力します。相手システムへUAP異常を送信します。 CERREVTを起動します。論理端末を閉塞します。	−	送信済み	−
	出力キュー障害	同上	−	送信済み	−
	バッファ取得障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	−	未送信	CERREVT処理
5.	コネクション障害	メッセージログを出力します。 CERREVTを起動します。コネクションを解放します。	−	未送信	CERREVT処理
	受信拒否受信	メッセージログを出力します。相手システムへ送信中断を送信します。 CERREVTを起動します。論理端末を閉塞します。	−	送信済み	−
	t3タイムアウト発生	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	−	未送信	−
	NIF-REJECT受信	同上	−	未送信	−
6.	メッセージ送信完了障害	メッセージログを出力します。 CERREVTを起動します。論理端末を閉塞します。	−	−	CERREVT処理

（凡例）: −：該当しません。

ページの先頭へ
