1.3　ソフトウェア構成の例

TP1/NET/OSAS-NIFは，OpenTP1システムに組み込まれて動作するプログラムです。OpenTP1のメッセージ送受信機能（TP1/Message Control，TP1/NET/Library）と連携してメッセージ制御機能（MCF）を実現します。

TP1/NET/OSAS-NIFを組み込んだソフトウェア構成の例を次の図に示します。

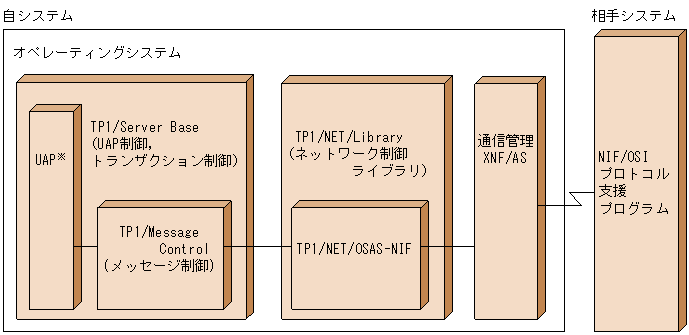

図1‒8　TP1/NET/OSAS-NIFを組み込んだソフトウェア構成

注※: TP1/NET/OSAS-NIFで扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

また，TP1/NET/OSAS-NIFがAP間通信で使用するプロトコル，および主な通信相手プログラムを次の表に示します。

表1‒2　TP1/NET/OSAS-NIFに適用するAP間通信のプロトコル
プロトコル	主な通信相手
NIF/OSIプロトコル	XDM/DCCM3システムの「VOS3 OSAS/UA2/DCCM3」^※
NIF/OSIプロトコル	TMS-4V/SPシステムの「VOS3 OSAS/NF/4VSP」
