ANSI C，C++の形式


#include <dcmcf.h>
#include <dcmcsb.h>
#include <dcmcfuoc.h>

DCLONG  uoc_func(dcmcf_uoc_min_n *parm)


K&R版Cの形式


#include <dcmcf.h>
#include <dcmcsb.h>
#include <dcmcfuoc.h>
DCLONG    uoc_func(parm)

dcmcf_uoc_min_n  *parm ;


uoc_func（入力メッセージ編集UOC）を呼びだすとき，MCFは次に示す所定のパラメタをparmに設定します。

(a)　dcmcf_uoc_min_nの内容


typedef struct {
  DCLONG pro_kind;                      …プロトコル種別
  char   le_name[9];                    …論理端末名称
  char   reserve1[7];                   …予備
  DCLONG rcv_prim;                      …受信サービスプリミティブ
  dcmcf_uocbuff_list_n *buflist_adr;    …受信バッファリストアドレス
  dcmcf_uocbuff_list_n *ebuflist_adr;   …編集バッファリストアドレス
  char   aplname[9];                    …アプリケーション名
  char   reserve2[7];                   …予備
  char   *pro_indv_ifa;                 …MCFが使用
  DCLONG rtn_detail;                    …詳細リターンコード
   char   reserve3[8];                  …予備
 } dcmcf_uoc_min_n;


(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容


typedef struct {
    DCLONG buf_num;                     …バッファ情報数
    DCLONG used_buf_num;                …使用バッファ情報数
    char   reserve1[8];                 …予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                        …バッファ情報
} dcmcf_uocbuff_list_n;


(c)　dcmcf_uocbufinf_n（バッファ情報）の内容


typedef struct {
    char *buf_adr;                     …バッファアドレス
    DCLONG buf_size;                   …バッファ最大長
    DCLONG seg_size;                   …バッファ使用長
    char reserve1[4];                  …予備
    dcmcfuoc_w_type buff_id;           …MCF内部情報1
    DCLONG buff_addr;                  …MCF内部情報2
    char   reserve2[4];                …予備
} dcmcf_uocbufinf_n;


(a)　dcmcf_uoc_min_n

• pro_kind
  プロトコル種別として，次の値が設定されます。


  DCMCF_UOC_PRO_NCSB

  NCSBプロトコル

• le_name
  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim
  受信サービスプリミティブとして，次の値が設定されます。


  DCMCF_UOC_RCV_BRD

  一方送信メッセージの受信

• buflist_adr
  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr
  編集用バッファリストのアドレスが設定されます。
  メッセージ編集用バッファが未定義の場合，つまり，MCF通信構成定義のmcftalccnコマンドの-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname
  MCF通信構成定義（mcftalcle -v）で指定したアプリケーション名が設定されます。このアプリケーション名を定義していない場合，ヌルが設定されます。

• pro_indv_ifa
  MCFで使用するパラメタです。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num
  バッファ情報の数が設定されます。

• buf_array
  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr
  バッファのアドレスが設定されます。

• buf_size
  バッファの最大長が設定されます。

• seg_size
  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr
  MCFで使用するパラメタです。


(a)　dcmcf_uoc_min_n

• rtn_detail
  詳細リターンコードを設定します。
  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。
  詳細リターンコードは，-19999〜-19000の範囲で設定してください。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num
  使用したバッファ情報の数を設定します。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size
  バッファの使用長を設定します。


uoc_func()は次のコードでリターンしてください。

リターン値	意味
DCMCF_UOC_MSG_OK	正常リターン（編集バッファでスケジューリング）
DCMCF_UOC_MSG_OK_RCV	正常リターン（受信バッファでスケジューリング）
DCMCF_UOC_MSG_NG	メッセージ編集エラー

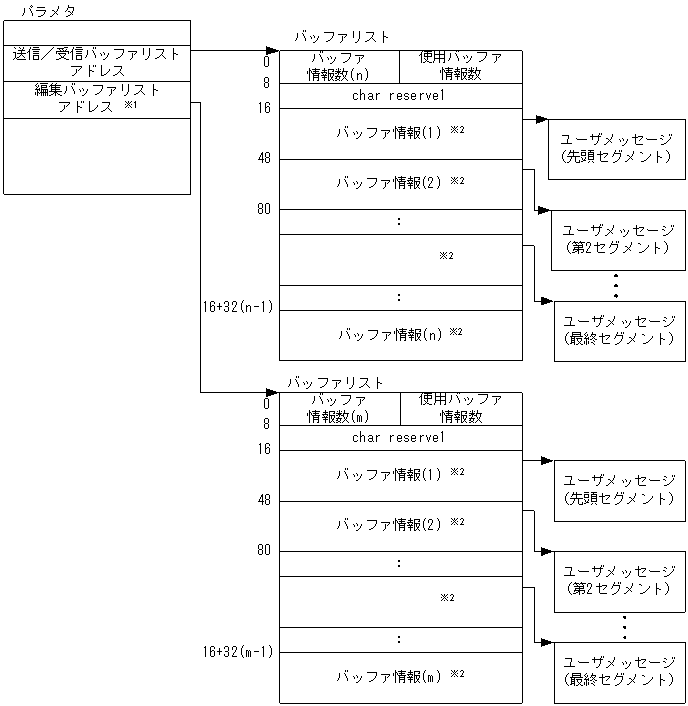

UOCインタフェース用のパラメタとバッファの関係を次の図に示します。

図4-2　UOCインタフェース用のパラメタとバッファの関係

注※1

送信メッセージの迂回判定UOCの場合，またはMCF通信構成定義（mcftalccn -e）を指定しない場合はヌル文字となり，バッファリストとバッファは確保されません。

注※2

バッファ情報は32バイトで次の形式をしています。
