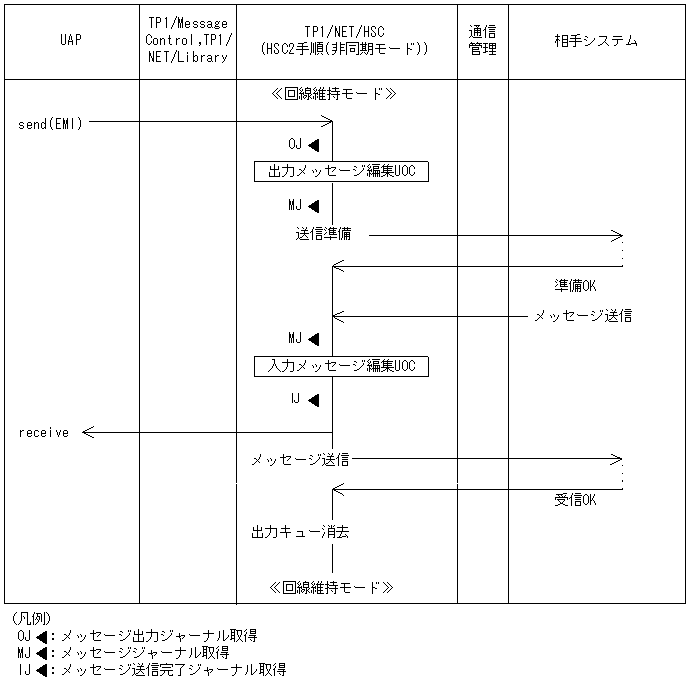

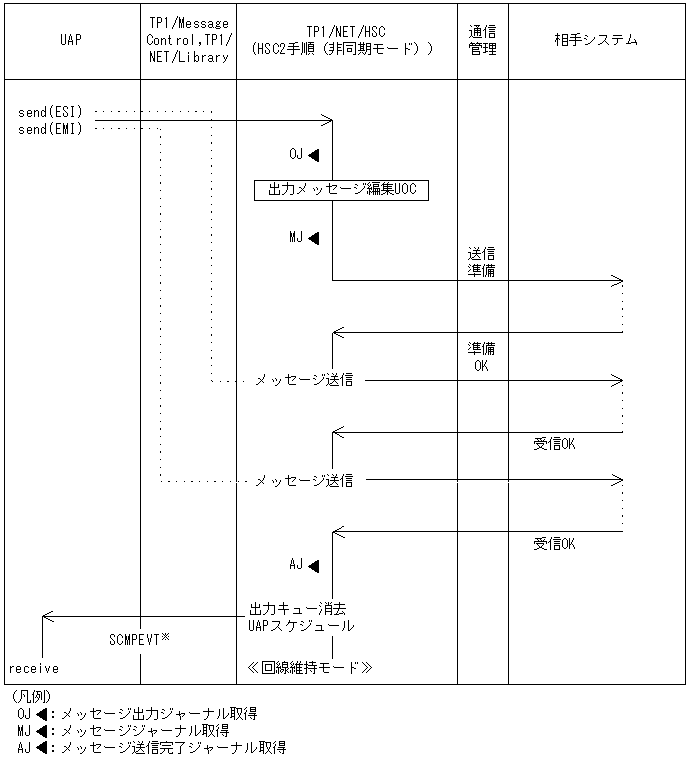

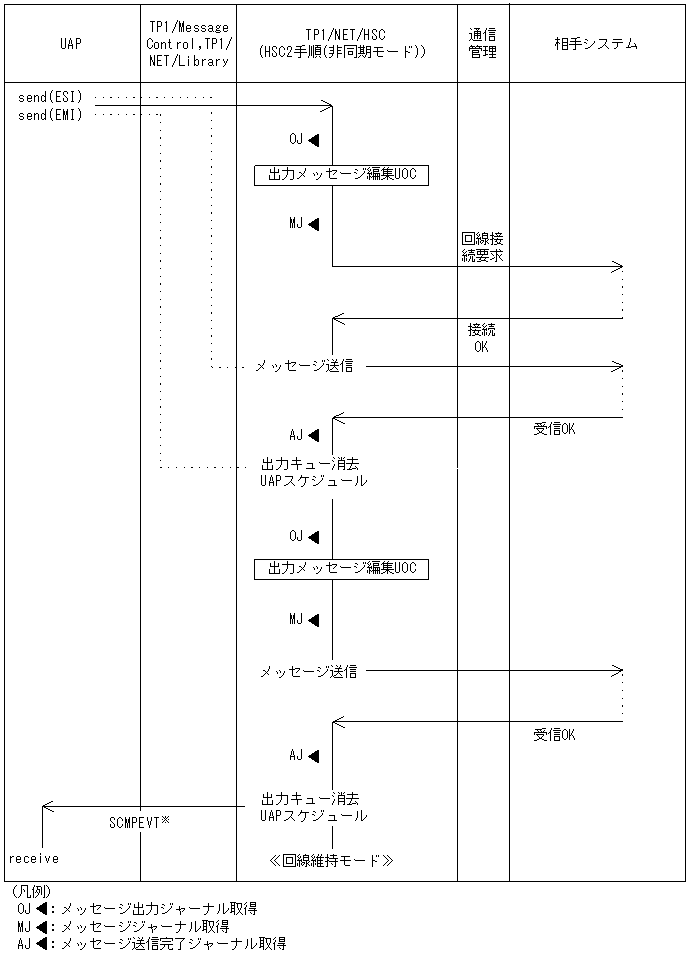

HSC2手順（非同期モード）のメッセージを送受信するときの処理の流れを，図A-7〜図A-14に示します。

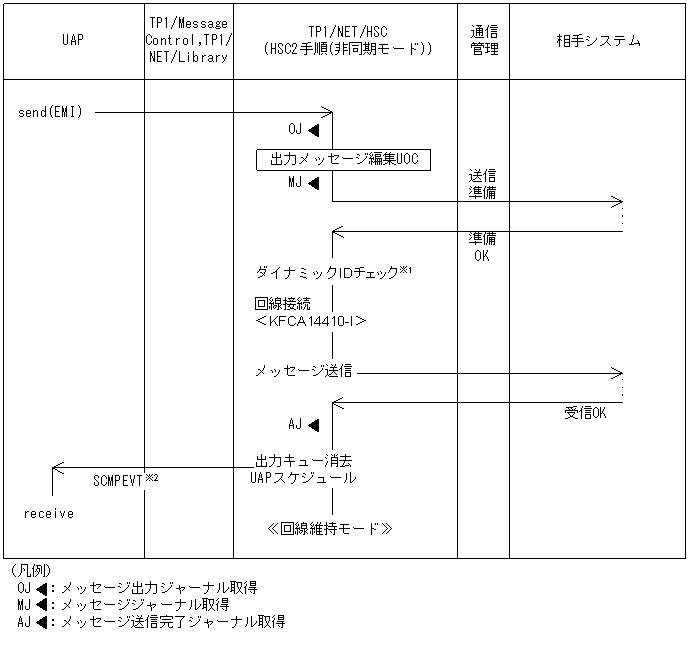

図A-7 HSC2手順（非同期モード）のメッセージ送信の処理の流れ（単一セグメントの場合）
![[図データ]](FIGURE/ZU0A0700.GIF)

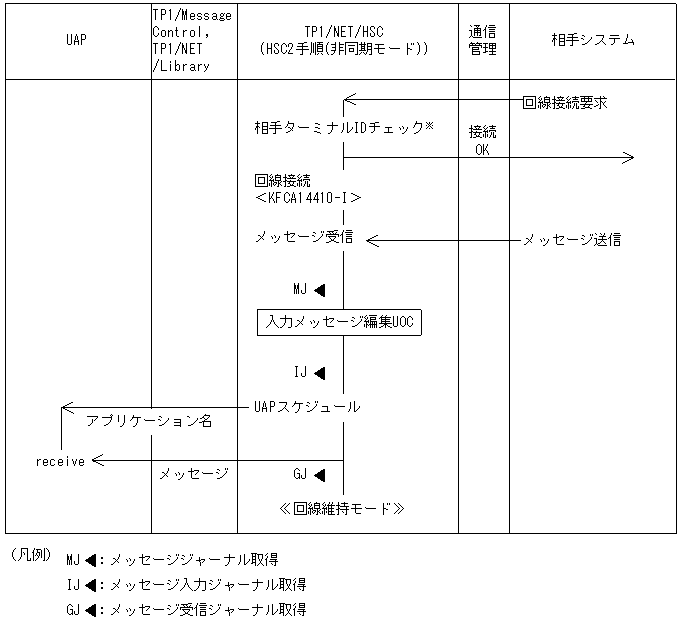

図A-10 HSC2手順（非同期モード）のメッセージ受信の処理の流れ（単一セグメントの場合）
![[図データ]](FIGURE/ZU0A1000.GIF)

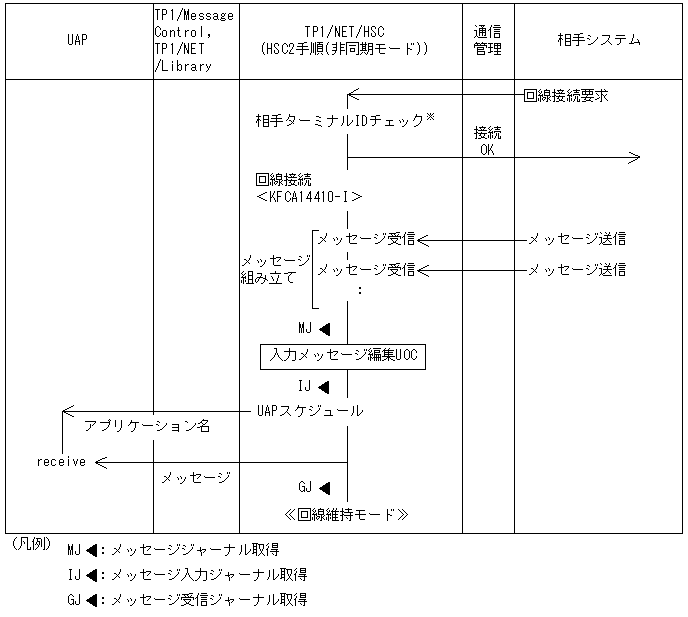

図A-11 HSC2手順（非同期モード）のメッセージ受信の処理の流れ（複数セグメントの場合）
![[図データ]](FIGURE/ZU0A1100.GIF)

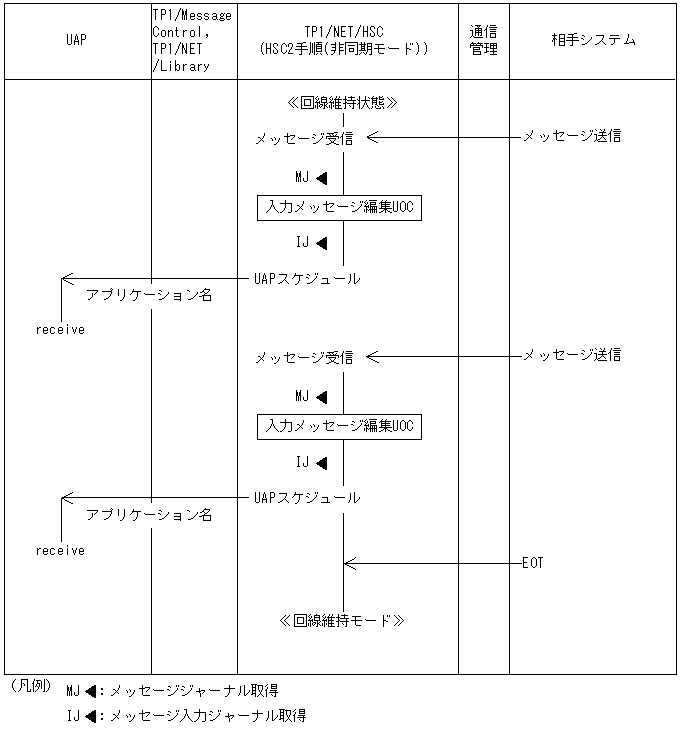

図A-12 HSC2手順（非同期モード）のメッセージ受信の処理の流れ（列信の場合）
![[図データ]](FIGURE/ZU0A1200.GIF)

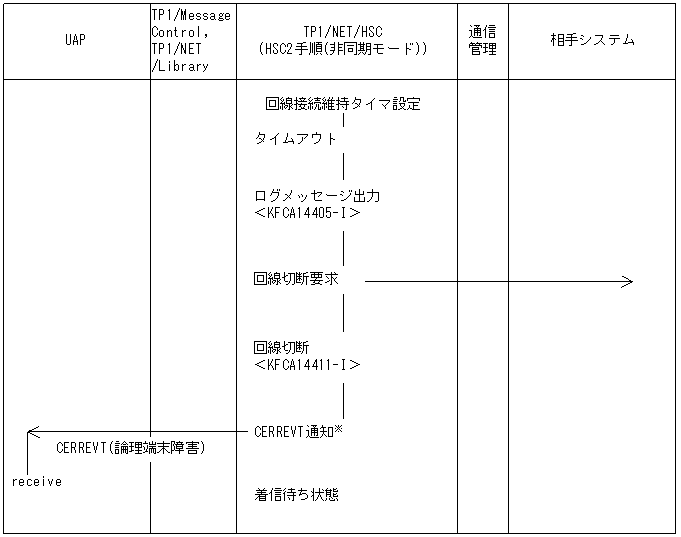

図A-13 HSC2手順（非同期モード）の回線切断の処理の流れ（回線維持タイムアウトの場合）
![[図データ]](FIGURE/ZU0A1300.GIF)
