DATA DIVISION（通信記述項）の指定


CD 通信記述名
   FOR {INPUT | I-O}
  〔STATUS KEY IS データ名1〕
  〔SYMBOLIC TERMINAL IS データ名2〕
  〔MESSAGE DATE IS データ名3〕
  〔MESSAGE TIME IS データ名4〕
  〔SYNCHRONOUS MODE IS {SYNC | データ名6}〕
  〔WAITING TIME IS データ名11〕.


PROCEDURE DIVISION（通信文）の指定


RECEIVE 通信記述名
   〔FIRST〕SEGMENT
      INTO  一意名1.


次に示すCALLインタフェースの機能を実現します。

【HSC1手順またはHSC2手順（非同期モード）の場合】

一方送信メッセージの受信　CBLDCMCF('RECEIVE△')

【HSC2手順（同期モード）の場合】

接続情報通知の受信　CBLDCMCF('RECEIVE△')

同期型のメッセージの受信　CBLDCMCF('RECVSYNC')

●FOR句

次のどちらかの値を指定します。

INPUT

メッセージの受信，または接続情報通知の受信

I-O

メッセージの受信，接続情報通知の受信，または同期型のメッセージの受信

●STATUS KEY句

ステータスコードを受け取りたい場合に指定します。省略した場合は，ステータスコードを受け取りません。

●SYMBOLIC TERMINAL句

入力元の論理端末名称を参照するデータ項目を指定します。

●MESSAGE DATE句

メッセージを受信した日付を参照するデータ項目を指定します。YYMMDD（YY：西暦の下2けた　MM：月　DD：日）の形式で参照できます。

●MESSAGE TIME句

メッセージを受信した時刻を参照するデータ項目を指定します。HHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で参照できます。

●SYNCHRONOUS MODE句

同期型のメッセージを受信する場合に指定します。次のどちらかの値を指定してください。

SYNC

同期型のメッセージの受信

データ名6

次の値を設定したデータ項目

'1'…同期型のメッセージの受信

指定を省略した場合は，非同期型のメッセージの受信，または接続情報通知の受信が設定されます。

●WAITING TIME句

この句の指定は無効です。0を指定しておいてください。また，MCFマネジャ定義のUAP共通定義で同期受信監視時間を指定しても，時間監視をしません。

●FIRST

先頭セグメントを受信する場合に指定します。

●一意名1

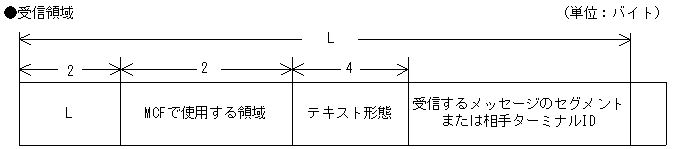

セグメントを受信するデータ項目を指定します。相手システムから送信されるセグメントの最大長は31966バイトです。一意名1の形式を次に示します。

テキスト形態の次に続く領域には，次に示す内容が返されます。

【HSC1手順またはHSC2手順（非同期モード）の場合】

受信したセグメントの内容

【HSC2手順（同期モード）でIDを交換する場合】

相手ターミナルID

【HSC2手順（同期モード）でIDを交換しない場合】

返される内容はありません。

ステータスコード	意味
00000	正常に終了しました。
71000	先頭セグメントを受信するRECEIVE文を，2回以上実行しています。中間セグメントまたは最終セグメントを受信する場合は，FIRSTを指定しないでRECEIVE文を実行してください。
71001	メッセージの最終セグメントを受信したあとで，その次のセグメントを受信するRECEIVE文を実行しています。直前に実行したRECEIVE文でそのメッセージはすべて受信しました。 このステータスコードが返されたあとに，再び次のメッセージを受信するRECEIVE文を実行した場合は，ステータスコード72000が返されます。
71002	メッセージキューからの入力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	MCFが終了処理中のため，メッセージの受信を受け付けられません。
71108	メッセージの受信に必要な管理テーブルが確保できませんでした。
	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞ 非同期型のメッセージの先頭セグメントを受信するRECEIVE文を実行する前に，そのほかのセグメントを受信するRECEIVE文を実行しています。 ステータスコード71000が返されたあとで，再び非同期型のメッセージを受信するRECEIVE文を実行しています。
	＜SPPの実行でリターンした場合＞ SPPでは非同期型のメッセージを受信するRECEIVE文を実行できません。
72001	SYMBOLIC TERMINAL句に設定した論理端末名称が間違っています。
	RECEIVE文を実行できない論理端末を設定しています。
72013	一意名1のLの指定値を超えるセグメントを受信しました。一意名1のLの指定値を超えた部分は切り捨てられました。
	32763バイトを超えるセグメントを受信しました。32763バイトを超えた部分は切り捨てられました。
72016	WAITING TIME句に設定した値が間違っています。
72020	SYNCHRONOUS MODE句に設定した値が間違っています。
72024	FOR句に設定した値が間違っています。
72036	一意名1のLの指定値が不足しています。5バイト以上の領域を確保してください。
73001	入力元の論理端末で障害が発生しました。
73002	同期型のメッセージを受信しているときに，入力元の論理端末とMCFとの間のコネクションまたは経路が切り離されました。
	同期型のメッセージを受信するまでに，入力元の論理端末とMCFとの間のコネクションまたは経路が切り離されました。
73008	入力元の論理端末は，次のコマンドで停止しています。 mcftdctle mcftdctcn
73010	入力または出力メッセージ編集UOCで障害が発生しました。
	メッセージ読み込み時に障害が発生しました。
73015	入力元の論理端末は，ほかのUAPで仕掛り中です。
	入力元の論理端末は，該当するUAPと仕掛り中ではありません。
73018	同期型のメッセージ受信を発行したときに，データ名11に設定した監視時間が間違っています。
73020	設定した論理端末は停止しています。
77900	同期受信要求の保留中に，回線維持モードが終了しました。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
