TP1/NET/HSCの論理メッセージは，複数のセグメントに分割できます。メッセージ送受信の関数で処理するセグメントの先頭には，MCFで使用するヘッダ領域があります。このヘッダ領域の長さによって，バッファ形式1とバッファ形式2があります。通常はバッファ形式1を使用します。

OpenTP1システムのUAPで作成した論理メッセージは，TP1/Message Control，TP1/NET/HSC，通信管理の各処理層を介して相手システムに送信されます。相手システムからのメッセージの受信の場合は逆の順番になります。論理メッセージは，単独セグメントまたは複数セグメントのデータで構成されます。

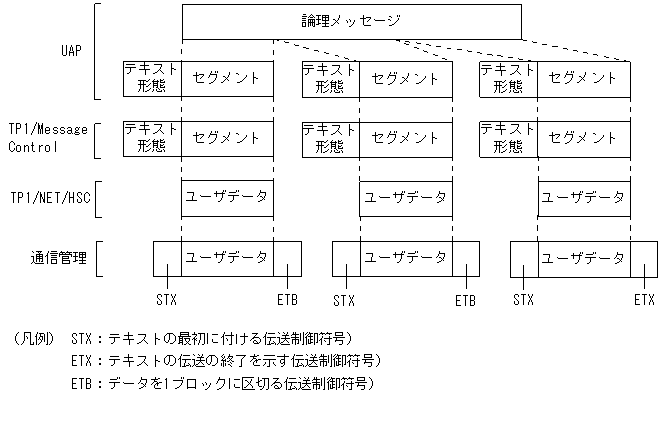

処理層とデータの関係を次の図に示します。

図3-9　処理層とデータの関係（HSC2手順）

(a)　送信メッセージの場合

• 非同期モード（論理端末の属性がasync）の場合
  MHPまたはSPPからsend関数で送信要求された各セグメントを1ブロックに対応付け，通信管理を介して相手システムに送信します。

• 同期モード（論理端末の属性がsync）の場合
  sendsyncで送信要求した1セグメントを1単位とし，通信管理を介して相手システムにメッセージを送信します。MHPが最終セグメント以外のセグメントを送信した場合（sendsyncでDCMCFESIを設定），直ちにsendsync関数をリターンし，最終セグメント（sendsyncでDCMCFEMIを設定）を送信するまで，これまでのセグメントを保留します。TP1/NET/HSCでは，各セグメントを1ブロックに対応付けて相手システムに送信し，最終セグメントの送信終了で終了させます。
  セグメントの送信とMHPの動作を回線状態に同期させたい場合，1セグメントで1論理メッセージとする形式でデータを編集し，列信で送信要求をする必要があります。


(b)　受信メッセージの場合

• 非同期モード（論理端末の属性がasync）の場合
  通信管理から受け取ったメッセージがセグメント分割されている場合，最終セグメント受信まで各セグメントを保留し，まとめてMHPに渡します。このとき，MHPは受信済みのセグメント数分のreceiveを呼び出して各セグメントを受け取ります。

• 同期モード（論理端末の属性がsync）の場合
  MHPはセグメント分割された各メッセージを回線状態に同期して受け取ることはできません。したがって，回線上のテキスト受信とMHPの起動を同期させたい場合は，1セグメントで1論理メッセージにする必要があります。セグメント分割されたメッセージを受信した場合，TP1/NET/HSCは最終セグメント受信まで各セグメントを保留し，最終テキスト受信後に終了させます。このとき，MHPはセグメント数分のrecvsyncを呼び出して各セグメントを受け取ります。


TP1/NET/HSCのHSC2手順で扱うテキスト形態と，それぞれについてのUAPでのデータの扱いを説明します。各テキスト形態は，16進数字で表現します。テキスト形態の数値は，次に示すようにメッセージ送信時は送信領域に設定し，メッセージ受信時は受信領域に設定されます。送信領域，受信領域については，「4.　メッセージ送受信インタフェース」を参照してください。

• メッセージ送信時
  send関数またはsendsync関数を呼び出すときに，送信するメッセージセグメントの先頭に，ユーザがテキスト形態を設定します。
  通常テキストのデータは，EBCDIKコードで作成します。

• メッセージ受信時
  receive関数またはrecvsync関数を呼び出して受信するメッセージセグメントの先頭に，TP1/NET/HSCがテキスト形態を設定します。


また，TP1/NET/HSCを使用するUAPでは，アプリケーション起動をされた場合も同様に，「(a)　テキスト形態の種別」に示すテキスト形態が設定されることを前提とします。したがって，TP1/NET/HSCを使用するUAPをアプリケーション起動する場合，テキスト形態を含めた形式でメッセージを編集する必要があります。

(a)　テキスト形態の種別

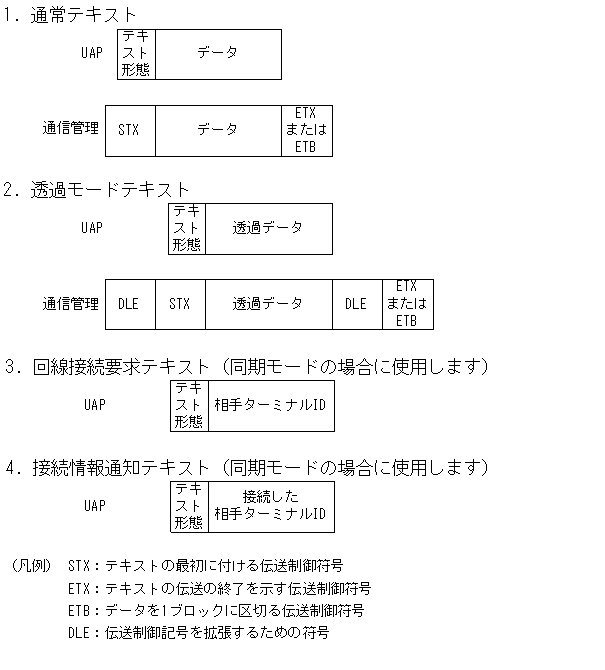

テキスト形態の種別を次の図に示します。

図3-10　テキスト形態の種別（HSC2手順）

UAPおよび通信管理でのデータの扱いをテキスト形態の種別ごとに次の表に示します。

表3-2　UAPおよび通信管理でのデータの扱い（HSC2手順）

項番	テキスト形態	種別	動作種別	データの扱い
1.	通常テキスト	UAP	送信	テキスト形態とヘッダを作成します。
		TP1/NET/HSC	送信	テキスト形態を削除して通信管理へ送信要求をします。
			受信	テキスト形態を付加します。
		通信管理	送信	STX，ETX（またはETB）を付加します。
			受信	STX，ETX（またはETB）を削除します。
2.	透過モードテキスト	UAP	送信	テキスト形態と透過データを作成します。
		TP1/NET/HSC	送信	テキスト形態を削除して通信管理へ送信要求をします。
			受信	テキスト形態を付加します。
		通信管理	送信	DLE，STX，DLEおよびETX（またはETB）を付加します。
			受信	DLE，STX，DLEおよびETX（またはETB）を削除します。
3.	回線接続要求テキスト	UAP	発信	ID交換をする場合，回線を接続するターミナルIDを設定し，sendで発信要求をします。TP1/NET/HSCは相手ターミナルIDに対応したダイヤル番号※で通信管理に発信要求をします。 ID交換をしない場合，相手システムのダイヤル番号※を設定し，sendで発信要求をします。相手システムのダイヤル番号※は，1から100けたの符号なし整数（アスタリスク(*)，プラス(+)，ピリオド(.)を含む）で指定します。
4.	接続情報通知テキスト	UAP	回線接続	ID交換をする場合，TP1/NET/HSCは，テキスト形態で回線接続の発信，着信の区分を通知します。接続した相手ターミナルIDは，ID交換時に相手システムから受信したIDをJIS8コードに変換して設定し，通知します。したがって，ユーザには1から15けたの英数字で通知されます。 ID交換をしない場合，テキスト形態だけ通知されます。

注※

ダイヤル番号の形式は次のとおりです。

V25.bisの場合：mmmmmmm

V21（通常発信）の場合：mmmmmmm+

V21（短縮ダイヤル，ペア型閉域）の場合：.nn+

• mmmmmmm：1〜100けたの符号なし整数です。
• nn：通信管理で回線網に登録する番号です。

(b)　テキスト形態の数値表現と内容

送信するテキスト形態の数値表現と内容を表3-3に，受信するテキスト形態の数値表現と内容を表3-4に示します。

表3-3　送信するテキスト形態の数値表現と内容（HSC2手順）

項番	テキスト形態	数値表現（16進数字）	内容	注意事項
1.	通常テキスト	00000002※	通常テキスト送信	−
		00010002	通常テキスト送信後，EOTを送信	ブロック分割をする場合，最終テキストで指定。
2.	透過モードテキスト	00000004※	透過モードテキスト送信	−
		00010004	透過モードテキスト送信後，EOTを送信	ブロック分割をする場合，最終テキストで指定。
3.	EOT送信要求テキスト	00010000	EOT送信要求	単独テキストで指定。 受信モードの場合，指定できません。
4.	回線切断要求テキスト	00020000	回線切断要求 （DLE・EOT）	単独テキストで指定。
5.	回線接続要求テキスト	00030000	回線接続要求	単独テキストで指定。

（凡例）

−：ありません。

注※

非同期モードで使用できるテキスト形態です。

表3-4　受信するテキスト形態の数値表現と内容（HSC2手順）

項番	テキスト形態	数値表現（16進数字）	内容
1.	通常テキスト	00000002※	通常テキスト受信
2.	透過モードテキスト	00000004※	透過モードテキスト受信
3.	EOT受信テキスト	00010000	EOT受信
4.	回線切断要求テキスト	00020000	回線の切断
5.	接続情報通知テキスト	00040000	発信による回線接続
		00050000	着信による回線接続

注※

非同期モードで使用できるテキスト形態です。
