TP1/NET/HSCの論理メッセージは，複数のセグメントに分割できます。メッセージ送受信の関数で処理するセグメントの先頭には，MCFで使用するヘッダ領域があります。このヘッダ領域の長さによって，バッファ形式1とバッファ形式2があります。通常はバッファ形式1を使用します。

OpenTP1システムのUAPで作成した論理メッセージは，TP1/Message Control，TP1/NET/HSC，通信管理の各処理層を介して相手システムに送信されます。相手システムからのメッセージの受信の場合は逆の順番になります。論理メッセージは，単独セグメントまたは複数セグメントのデータで構成されます。

処理層とデータの関係を，次の図に示します。

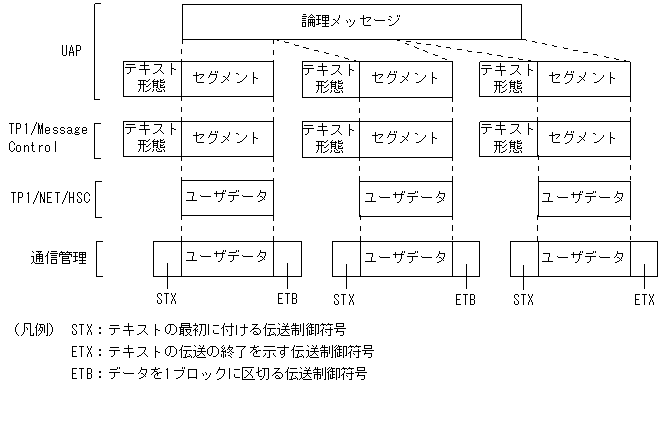

図2-2　処理層とデータの関係（HSC1手順）

TP1/NET/HSCのHSC1手順で扱うテキスト形態と，それぞれについてのUAPでのデータの扱いを説明します。各テキスト形態は，16進数字で表現します。テキスト形態の数値は，次に示すようにメッセージ送信時は送信領域に設定し，メッセージ受信時は受信領域に設定されます。送信領域，受信領域については，「4.　メッセージ送受信インタフェース」を参照してください。

• メッセージ送信時
  send関数を呼び出すときに，送信するメッセージセグメントの先頭に，ユーザがテキスト形態を設定します。
  通常テキストのデータは，EBCDIKコードで作成してください。JIS8コードの場合，正しく送信されない場合があります。JIS8コードのデータを送信する場合は，透過モードテキストとして送信してください。

• メッセージ受信時
  receive関数を呼び出して受信するメッセージのセグメントの先頭に，MCFがテキスト形態を設定します。


また，TP1/NET/HSCを使用するUAPでは，アプリケーション起動をされた場合も同様に，「(a)　テキスト形態の種別」に示すテキスト形態が設定されることを前提とします。したがって，TP1/NET/HSCを使用するUAPをアプリケーション起動する場合，テキスト形態を含めた形式でメッセージを編集する必要があります。

(a)　テキスト形態の種別

テキスト形態の種別を次の図に示します。

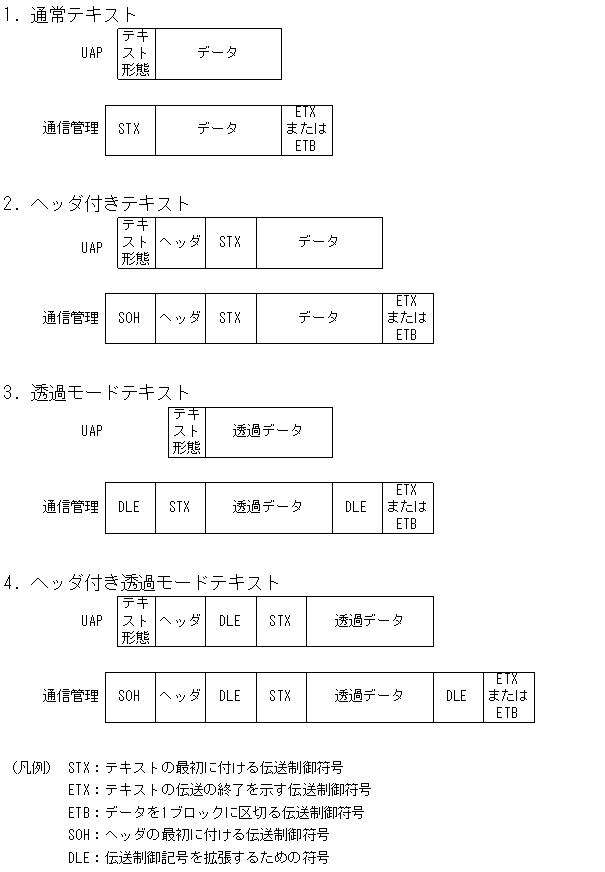

図2-3　テキスト形態の種別（HSC1手順）

UAPおよび通信管理でのデータの扱いをテキスト形態の種別ごとに次の表に示します。

表2-2　UAPおよび通信管理でのデータの扱い（HSC1手順）

項番	テキスト形態	種別	動作種別	データの扱い
1.	通常テキスト	UAP	送信	テキスト形態，ヘッダを作成します。
			受信	テキスト形態，ヘッダを受け取ります。
		通信管理	送信	STX，ETX（またはETB）を付加します。
			受信	STX，ETX（またはETB）を削除します。
2.	ヘッダ付きテキスト	UAP	送信	テキスト形態，ヘッダ，STXおよびデータの作成します。
			受信	テキスト形態，ヘッダ，STXおよびデータを受け取ります。
		通信管理	送信	SOH，ETX（またはETB）を付加します。
			受信	SOH，ETX（またはETB）を削除します。
3.	透過モードテキスト	UAP	送信	テキスト形態，透過データの作成します。
			受信	テキスト形態，透過データを受け取ります。
		通信管理	送信	DLE，STX，DLEおよびETX（またはETB）を付加します。
			受信	DLE，STX，DLEおよびETX（またはETB）を削除します。
4.	ヘッダ付き透過モードテキスト	UAP	送信	テキスト形態，ヘッダ，DLE，STXおよび透過データの作成します。
			受信	テキスト形態，ヘッダ，DLE，STXおよび透過データを受け取ります。
		通信管理	送信	SOH，DLEおよびETX（またはETB）を付加します。
			受信	SOH，DLEおよびETX（またはETB）を削除します。

(b)　テキスト形態の数値表現と内容

送信するテキスト形態の数値表現と内容を表2-3に，受信するテキスト形態の数値表現と内容を表2-4に示します。

表2-3　送信するテキスト形態の数値表現と内容（HSC1手順）

項番	テキスト形態	数値表現（16進数字）	内容
1.	通常テキスト	00000002	通常のデータ
2.	ヘッダ付きテキスト	00000001	ヘッダ + STX + データ
3.	透過モードテキスト	00000004	透過モードで伝送されるデータ
4.	ヘッダ付透過モードテキスト	00000003	ヘッダ + DLE + STX + 透過データ

表2-4　受信するテキスト形態の数値表現と内容（HSC1手順）

項番	テキスト形態	数値表現（16進数字）	内容
1.	通常テキスト	00000002	通常のデータ
2.	ヘッダ付きテキスト	00000001	ヘッダ + STX + データ
3.	透過モードテキスト	00000004	透過モードで伝送されるデータ
4.	ヘッダ付透過モードテキスト	00000003	ヘッダ + DLE + STX + 透過データ
