分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/X25編
PVCの障害発生時の処理の流れを図B-1〜図B-4に示します。

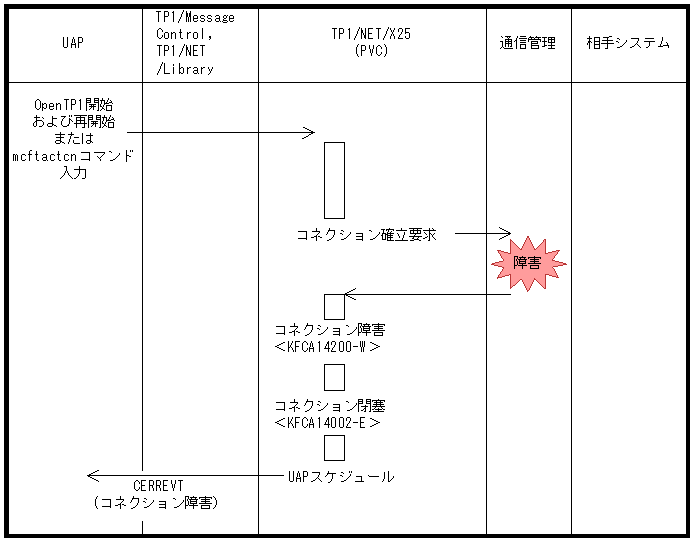

図B-1 コネクション確立時の障害（PVC）

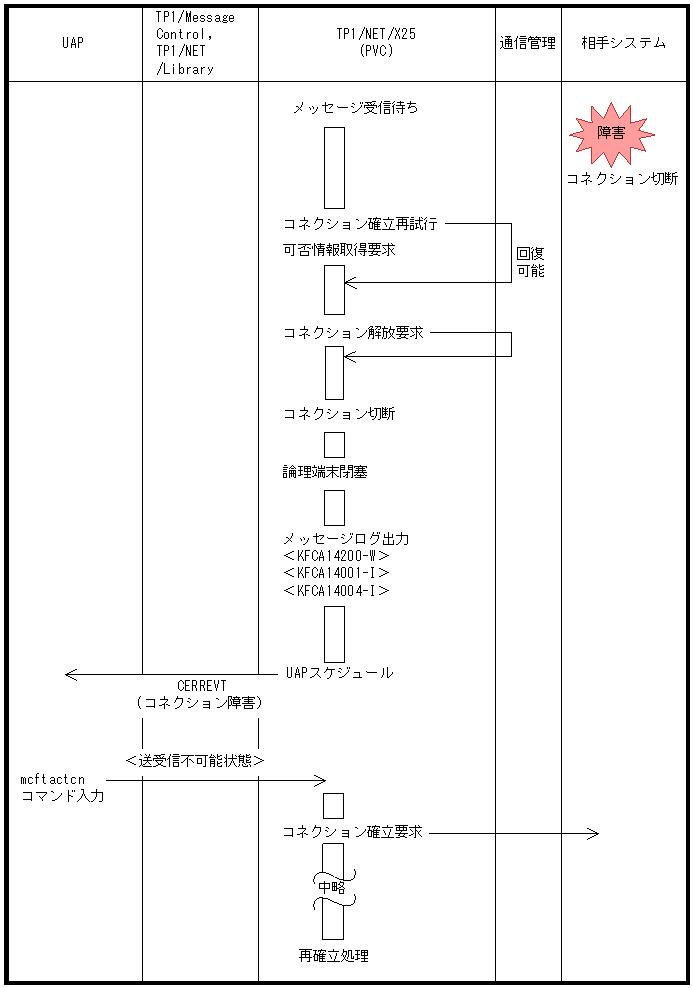

図B-2 コネクション切断（回復可能障害・手動再確立・論理端末自動起動）（PVC）

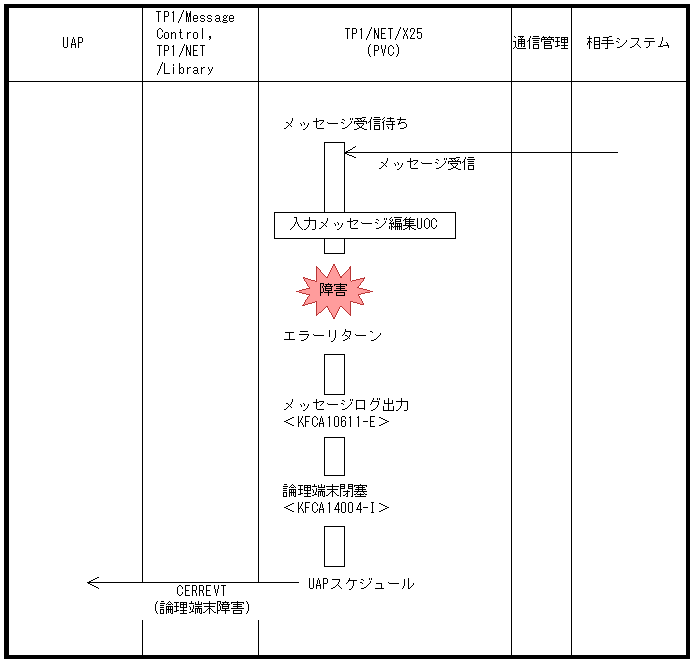

図B-3 入力メッセージ編集UOC障害（PVC）

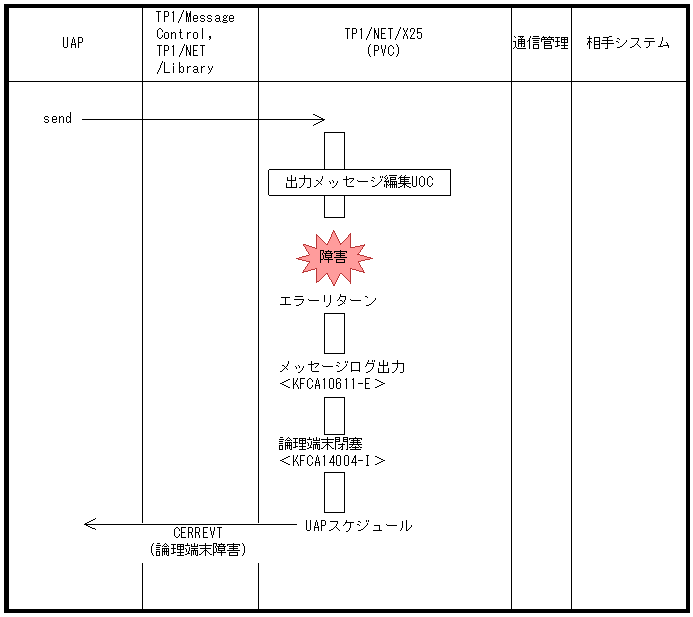

図B-4 出力メッセージ編集UOC障害（PVC）
