SEND －一方送信メッセージの送信（データ操作言語）

分散トランザクション処理機能　OpenTP1 プロトコル TP1/NET/X25編

DATA DIVISION（通信記述項）の指定


CD  通信記述名
     FOR OUTPUT
    〔STATUS  KEY  IS データ名1〕
    〔SYMBOLIC  TERMINAL  IS データ名2〕
    〔SYNCHRONOUS  MODE  IS ｛ASYNC｜データ名6｝〕
    〔SWITCHING  MODE  IS ｛NORMAL｜PRIOR｜データ名7｝〕
    〔DETAIL  MODE  IS データ名10〕.

PROCEDURE DIVISION（通信文）の指定


 SEND 通信記述名 FROM 一意名1
     〔WITH ｛EMI｜一意名2｝〕.

●FOR句

次の値を指定します。

OUTPUT: 一方送信メッセージの送信

●STATUS KEY句

ステータスコードを受け取りたい場合に指定します。省略した場合は，ステータスコードを受け取りません。

●SYMBOLIC TERMINAL句

論理端末名称を設定したデータ項目を指定します。

●SYNCHRONOUS MODE句

メッセージ送信の型を指定します。

ASYNC: 一方送信メッセージの送信; 一方送信メッセージの送信の場合に設定します。

データ名6: 次の値を設定したデータ項目; '0'：一方送信メッセージの送信

省略した場合は，一方送信メッセージの送信（ASYNC）が設定されます。

●SWITCHING MODE句

一般か優先かを指定します。

NORMAL: 一般の一方送信メッセージ

PRIOR: 優先の一方送信メッセージ

データ名7: 次の値を設定したデータ項目; '0'または'△'：一般の一方送信メッセージ; '1'：優先の一方送信メッセージ

省略した場合は，一般の一方送信メッセージ（NORMAL）が設定されます。

●DETAIL MODE句

出力通番を付けるかどうかを指定します。

データ名10: 次の値を設定したデータ項目; '0'または'△'：出力通番を付けます。; '1'：出力通番を付けません。

省略した場合は，出力通番を付けません。

●一意名1

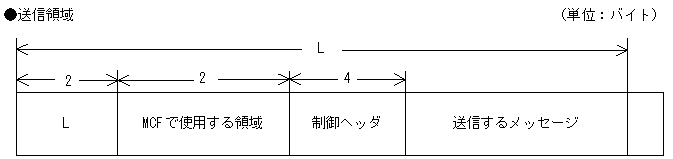

メッセージを送信するデータ項目を指定します。32000バイト（制御ヘッダを付けた場合，制御ヘッダの4バイトを含みます）まで送信できます。一意名1の形式を次に示します。

[図データ]

制御ヘッダは，MCF通信構成定義でmcftalccn -o ctlheader=useを指定したときだけ付けます。制御ヘッダの内容を次に示します。なお，制御ヘッダを使用する場合，4バイト以下のメッセージは送信しないで，出力キューから削除されます。

[図データ]

XX: 予備（0）

YY: 予備（0）

ZZ: 2⁷ビット：相手システムへ送信されるデータパケットのQビット; 2⁶～2⁰ビット：予備（0）

●WITH句

次の値で，単一セグメントのメッセージを送信するかどうかを指定します。

EMI: 単一セグメントの送信

一意名2: 次の値を設定したデータ項目; '2'：EMI（単一セグメントの送信）

省略した場合は，EMI（単一セグメントの送信）が設定されます。

ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの出力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	一意名1のLに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，メッセージの送信を受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファをメモリ上に確保できませんでした。
71108	メッセージを送信しようとしましたが，送信先の管理テーブルが確保できませんでした。
71108	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞先頭セグメントを受信するRECEIVE文を実行する前に，SEND文を実行しています。
72000	＜SPPの実行でリターンした場合＞トランザクションでないSPPの処理から，SEND文を実行しています。
72001	SYMBOLIC TERMINAL句に設定した論理端末名称が間違っています。
72001	SEND文を実行できない論理端末を設定しています。
72005	先頭セグメントまたは中間セグメントを送信するSEND文で，長さが0バイトのセグメントを送信しています。
72008	応答メッセージを送信するSEND文を実行したあとに，再び応答メッセージを送信するSEND文を実行しています。
72008	SEND文を実行して応答型のアプリケーションを起動させたあとに，応答メッセージを送信するSEND文を実行しています。
72013	一意名1のLの指定値を超えるセグメントを受信しました。一意名1のLの指定値を超えた部分は切り捨てられました。
72013	32763バイトを超えるセグメントを受信しました。32763バイトを超えた部分は切り捨てられました。
72017	DETAIL MODE句に設定した値が間違っています。
72018	SWITCHING MODE句に設定した値が間違っています。
72020	SYNCHRONOUS MODE句に設定した値が間違っています。
72024	FOR句に設定した値が間違っています。
72026	WITH句に設定した値が間違っています。
72041	メッセージを送信するSEND文で，長さが4バイト以下のメッセージを送信しています。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
