11.2.4 継続問い合わせ応答形態の障害

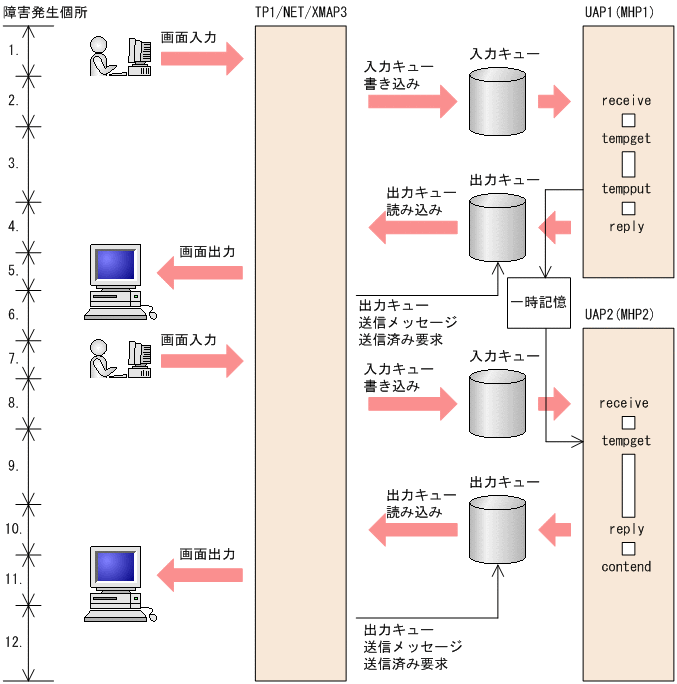

TP1/NET/XMAP3が継続問い合わせ応答形態のメッセージ処理中に，障害の発生する個所の区分を次の図に示します。また，障害発生個所ごとにするTP1/NET/XMAP3の障害処理について，次の表に示します。
なお，継続問い合わせ応答形態でメッセージ処理中に障害が発生した場合，一時記憶データは消去されます。
|
|
![[図データ]](GRAPHICS/ZU100400.GIF)
|
障害発生個所 |
内容 |
TP1/NET/XMAP3の処理 |
送信メッセージの扱い |
受信メッセージの扱い |
UAPでできる処理 |
|---|---|---|---|---|---|
|
1. |
論理端末障害 入力マッピング障害 |
メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。 |
該当しません。 |
破棄します。 |
VERREVT処理 |
|
入力編集UOC障害 |
メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。 |
該当しません。 |
破棄します。 |
ありません。 |
|
|
2. |
入力キュー障害 |
メッセージログを出力します。 ERREVT1またはERREVT2を起動します。起動できない場合はオペレータインジケータを表示し，受信メッセージは破棄します。 論理端末は閉塞しません。 |
該当しません。 |
ERREVT1，またはERREVT2でUAPに渡します。 |
|
|
3. |
UAP異常終了 |
ERREVT2またはERREVT3を起動します。 論理端末は閉塞しません。 |
異常終了前の応答送信は破棄します。 |
ERREVT2，またはERREVT3でUAPに渡します。 |
ERREVT2またはERREVT3処理 発生個所2.のERREVT2処理と同じ |
|
4. |
出力キュー障害 出力マッピング障害 |
メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。 |
破棄します。 |
該当しません。 |
VERREVT処理 |
|
出力編集UOC障害 |
メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。 継続問い合わせ応答は終了しません。 |
破棄します。 |
該当しません。 |
ありません。 |
|
|
5. |
論理端末障害 |
メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。 |
破棄します。 |
該当しません。 |
VERREVT処理 |
|
6. |
メッセージ送信済み障害 |
メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。 継続問い合わせ応答を終了します。 |
破棄します。 |
該当しません。 |
ありません。 |
|
7. |
論理端末障害 入力マッピング障害 |
メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。 |
該当しません。 |
破棄します。 |
VERREVT処理 |
|
入力編集UOC障害 |
メッセージログ出力 オペレータインジケータを表示します。 論理端末は閉塞しません。 継続問い合わせ応答は終了しません。 |
該当しません。 |
破棄します。 |
ありません。 |
|
|
8. |
入力キュー障害 |
メッセージログを出力します。 ERREVT1またはERREVT2を起動します。起動できない場合はオペレータインジケータを表示し，受信メッセージは破棄します。 論理端末は閉塞しません。 |
該当しません。 |
ERREVT1，またはERREVT2でUAPに渡します。 |
発生個所2.と同じ |
|
9. |
UAP異常終了 |
ERREVT2またはERREVT3を起動します。 論理端末は閉塞しません。 |
異常終了前の応答送信は破棄します。 |
ERREVT2，またはERREVT3でUAPに渡します。 |
発生個所2.と同じ |
|
10. |
出力キュー障害 出力マッピング障害 |
メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。 |
破棄します。 |
該当しません。 |
VERREVT処理 |
|
出力編集UOC障害 |
メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。 |
破棄します。 |
該当しません。 |
ありません。 |
|
|
11. |
論理端末障害 |
メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。 |
該当しません。 |
破棄します。 |
VERREVT処理 |
|
12. |
メッセージ送信済み障害 |
メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。 継続問い合わせ応答を終了します。 |
破棄します。 |
該当しません。 |
ありません。 |
- 注※
-
1.の処理時に2.の処理をしない場合，MCFが強制的に継続問い合わせ応答を終了します。
