PAGEC機能を使用する場合のマッピングサービス機能のシステム構成例と，マッピングサービス機能の定義例を次の図に示します。

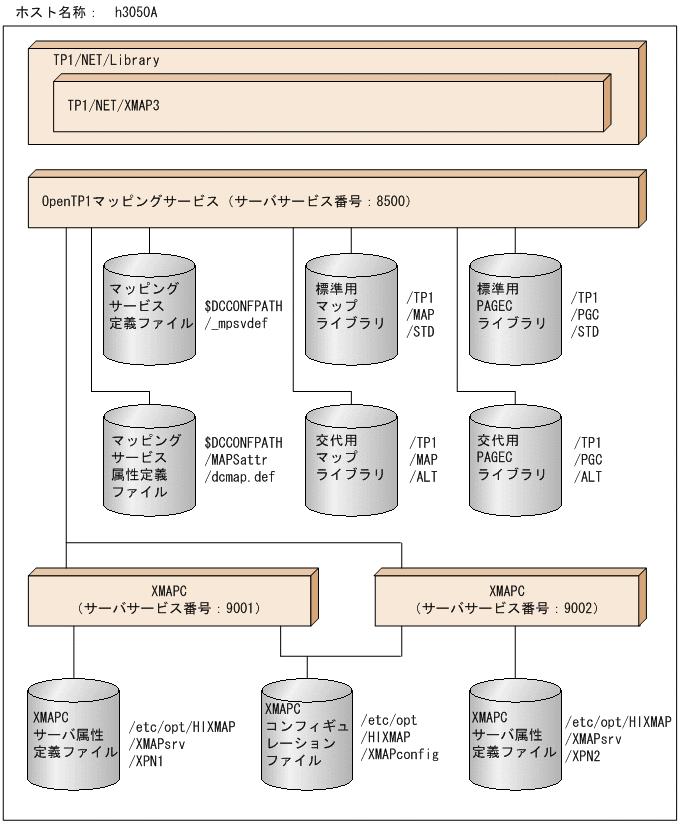

図F-1　マッピングサービス機能のシステム構成例（PAGEC機能を使用する場合）

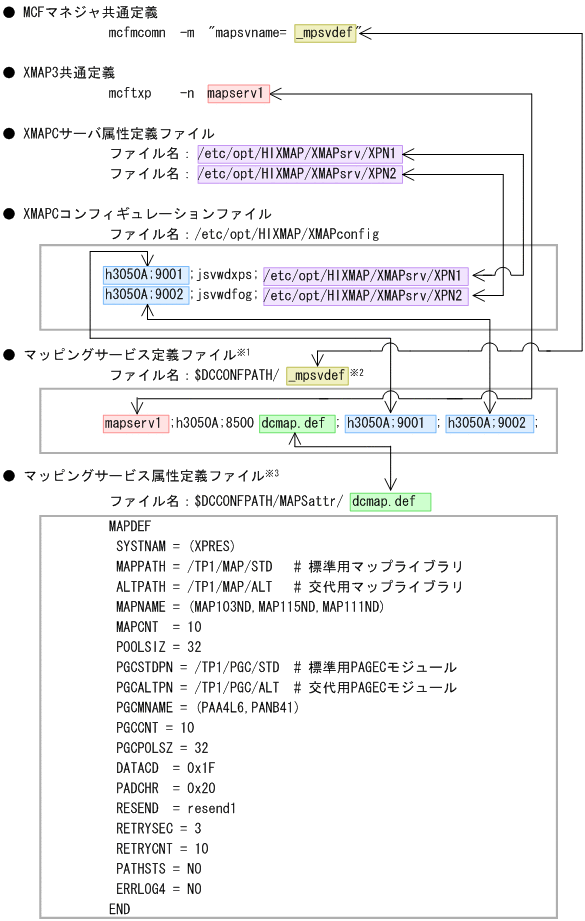

図F-2　マッピングサービス機能の定義例（PAGEC機能を使用する場合）

注※1

このマッピングサービス定義例は，次の場所で提供しています。

• 適用OSがUNIXの場合：/BeTRAN/examples/mcf/XMAP3/conf/_mpsvdef
• 適用OSがWindowsの場合：%DCDIR%\examples\mcf\xmap3\conf\_mpsvdef

注※2

定義文に誤りを検出した場合には，該当するマッピングサービス識別子のサービスを開始しません。

注※3

このマッピングサービス属性定義例は，次の場所で提供しています。

• 適用OSがUNIXの場合：/BeTRAN/examples/mcf/XMAP3/conf/dcmap.def
• 適用OSがWindowsの場合：%DCDIR%\examples\mcf\xmap3\conf\MAPSattr\dcmap.def
