付録C.2　MCF性能検証用トレースの取得タイミング

MCF性能検証用トレースの取得タイミングを，問い合わせメッセージ受信時，および一方送信メッセージ送信時に分けて説明します。

＜この項の構成＞
(1)　問い合わせメッセージ受信時
(2)　一方送信メッセージ送信時

(1)　問い合わせメッセージ受信時

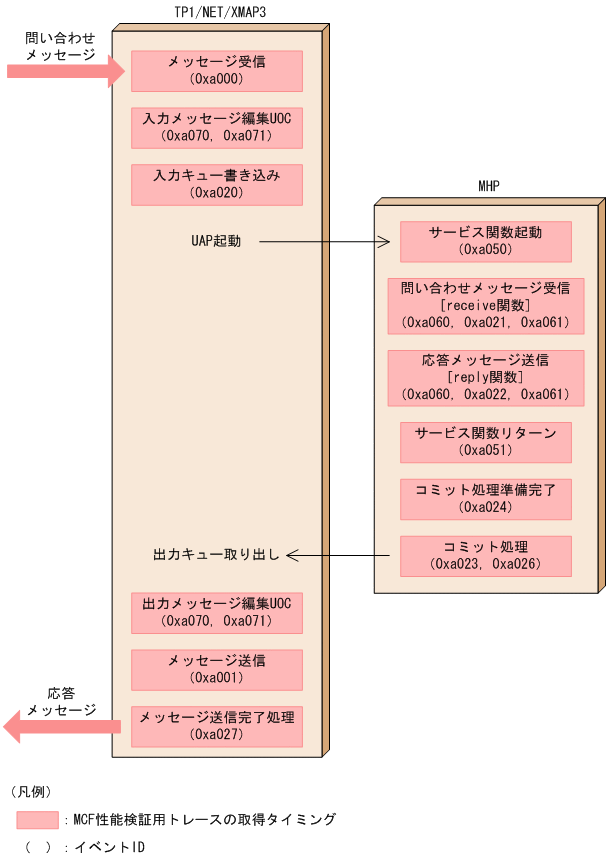

問い合わせメッセージ受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

図C-1　問い合わせメッセージ受信時のMCF性能検証用トレースの取得タイミング

[図データ]

(2)　一方送信メッセージ送信時

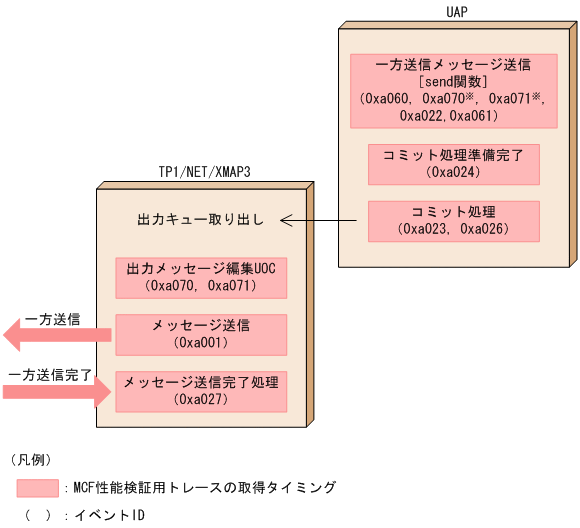

一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

図C-2　一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミング

[図データ]

注※
送信メッセージ通番編集UOC使用時に該当します。
