OpenTP1マッピングサービス機能の利用形態を，次の図に示します。

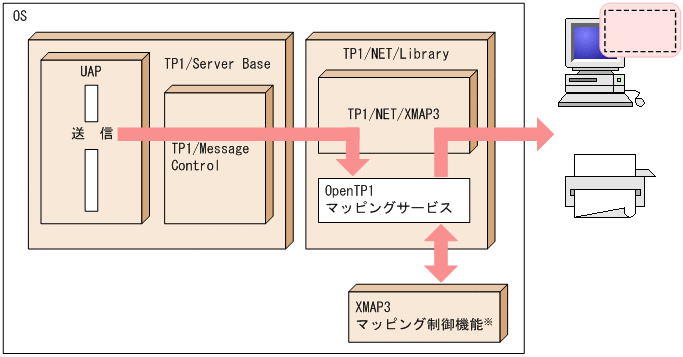

図6-1　TP1/NET/XMAP3がOpenTP1マッピングサービスを利用する形態

注※

XMAP3 Server，XMAP3/DISPLAY - Run Time System，またはXMAP3/PRINTER - Run Time Systemのどれか一つを選択して使用します。

OpenTP1マッピングサービスは，次のどれかを使用してマッピングを処理します。

• XMAP3 Serverのライブラリ
• XMAP3/DISPLAY - Run Time Systemのマッピングサーバ（XMAPCサーバ）
• XMAP3/PRINTER - Run Time Systemのマッピングサーバ（XMAPCサーバ）

一つのマッピングサービスで，次の二つのXMAPCサーバを管理できます。

• ディスプレイおよびシリアルプリンタ用XMAPCサーバ
• ページプリンタ用XMAPCサーバ

以降，OpenTP1マッピングサービスのことを，マッピングサービスと呼びます。
