DATA DIVISION（通信記述項）の指定


CD  通信記述名
    FOR  {INPUT|I-O}
  〔STATUS  KEY  IS データ名1〕
  〔SYMBOLIC  TERMINAL  IS データ名2〕
  〔MESSAGE  DATE  IS データ名3〕
  〔MESSAGE  TIME  IS データ名4〕
  〔MAP  NAME  IS データ名5〕
  〔SYNCHRONOUS  MODE  IS ｛ASYNC|データ名6｝〕.


DATA DIVISION（データ記述項）の指定


01 一意名1.
    02 データ名A  PIC  9(4) COMP.
    02 データ名B  PIC  X(2).
    02 データ名C  PIC  X(n).


PROCEDURE DIVISION（通信文）の指定


RECEIVE  通信記述名
    〔FIRST〕 SEGMENT
          INTO  一意名1.


次に示すCALLインタフェースの機能を実現します。

• メッセージの受信　CBLDCMCF('RECEIVE△')

受信できる一つのセグメントの最大長は，32763バイトまでです。

セグメントを受信する領域（一意名1で示す領域）の形式を次に示します。

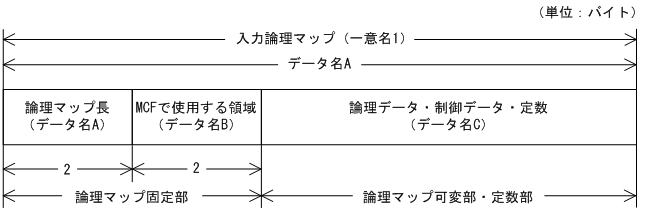

TP1/NET/XMAP3の論理端末画面から入力されたメッセージを受信する場合

XMAP3で作成した入力論理マップをCOPY文で取り込み，一意名1として指定します。入力論理マップの詳細については，マニュアル「画面・帳票サポートシステム XMAP3 プログラミングガイド 画面編」，マニュアル「XMAP3 Version 5 画面・帳票サポートシステム XMAP3 プログラミングガイド」，またはマニュアル「XMAP3 Version 5 画面・帳票サポートシステム XMAP3 開発ガイド」を参照してください。コーディング例については，「付録G.1　コーディング例」を参照してください。

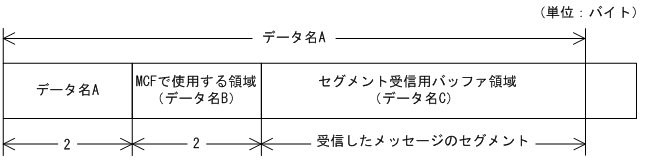

その他のメッセージを受信する場合

●FOR句

受信するメッセージが，一方送信メッセージか問い合せメッセージかを設定します。

INPUT

一方送信メッセージの受信

I-O

問い合わせメッセージの受信

●データ名B

MCFで使用する領域です。

●FIRST

先頭セグメントを受信するときに指定します。

●SYNCHRONOUS MODE句

非同期型でのメッセージ受信を示す，次のどちらかの値を指定してください。

ASYNC

非同期型のメッセージの受信

データ名6

次の値を設定したデータ項目

'0'または'△'：非同期型のメッセージの受信

指定を省略した場合は，非同期型のメッセージの受信が設定されます。

●STATUS KEY句

ステータスコードを受け取りたい場合に設定します。省略した場合は，ステータスコードを受け取れません。データ名1にステータスコードが返されます。

●SYMBOLIC TERMINAL句

メッセージ入力元の論理端末名称を参照するためのデータ項目を設定します。データ名2にメッセージ入力元の論理端末名称が返されます。

●MESSAGE DATE句

メッセージ入力日付を参照するためのデータ項目を設定します。データ名3にメッセージ入力日付がYYMMDD（YY：西暦下2けた　MM：月　DD：日）の形式で返されます。

●MESSAGE TIME句

メッセージ入力時刻を参照するためのデータ項目を設定します。データ名4にメッセージ入力時刻がHHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で返されます。

●MAP NAME句

XMAP3のドローで指定した次画面名（マップ名），またはパネル定義のNEXTオペランドで指定した次画面名（マップ名）を参照するためのデータ項目を設定します。データ名5に次画面名が返されます。次画面名の最大長は6文字です。ただし，次の場合は，空白が返されます。

• 次画面名を指定していない場合
• アプリケーション起動機能（dc_mcf_execap関数）で起動されたMHPから，RECEIVE文を発行する場合

●データ名A

受信したセグメントの長さ＋4が返されます。TP1/NET/XMAP3の論理端末画面から入力されたメッセージを受信した場合，受信した入力論理マップの長さ（論理マップ固定部の長さ＋論理マップ可変部・定数部の長さ）が返されます。

●データ名C

受信したセグメントが返されます。TP1/NET/XMAP3の論理端末画面から入力されたメッセージを受信した場合，論理マップ可変部・定数部に設定されるデータが返されます。一つのセグメントで32763バイトまで受信できます。

ステータスコード	意味
00000	正常に終了しました。
71000	先頭セグメントを受信するRECEIVE文を2回以上呼び出しました。中間セグメントおよび最終セグメントを受信する場合は，FIRSTの指定を省略してRECEIVE文を呼び出してください。
71001	メッセージの最終セグメントを受信したあとで，次のセグメントを受信するRECEIVE文を呼び出しました。直前に呼び出したRECEIVE文でメッセージをすべて受信しました。このステータスコードが返されたあとに，再びRECEIVE文を呼び出した場合は，ステータスコード72000が返されます。
71002	メッセージキューからの入力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	MCF終了処理中のため，メッセージの受信を受け付けられません。
71108	メッセージの受信に必要な管理テーブルを確保できませんでした。
	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞ FIRST SEGMENTを指定したRECEIVE文を呼び出す前に，SEGMENTを指定したRECEIVE文を呼び出しました。先頭セグメントを受信する場合は，FIRSTを設定してRECEIVE文を呼び出してください。 ステータスコード71001が返されたあとに，再びRECEIVE文を呼び出しました。
	＜SPPの実行でリターンした場合＞ SPPではRECEIVE文を呼び出せません。
72001	設定した論理端末名称が間違っています。
	設定した論理端末名称は，定義されていません。
	SYNCHRONOUS MODE句にSYNCが設定されているか，データ名6に'1'が設定されています。
72013	受信領域の長さを超えるセグメントを受信しました。受信領域の長さを超えた部分は切り捨てられました。
72016	通信文にWAITING句が設定されています。
72020	SYNCHRONOUS MODE句に設定した値が間違っています。
72024	FOR句に設定した値が間違っています。
72036	一意名1に指定した，セグメントを受信する領域の長さが不足しています。5バイト以上の領域を確保してください。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
