ANSI C，C++の場合


#include <dcmcf.h>
#include <dcmotm.h>
#include <dcmcfuoc.h>
DCLONG    uoc_func(dcmcf_uoc_min_n *parm)


K&R版 Cの場合


#include <dcmcf.h>
#include <dcmotm.h>
#include <dcmcfuoc.h>
DCLONG   uoc_func(parm)

dcmcf_uoc_min_n  *parm ;


uoc_func（入力メッセージ編集UOC）を呼び出すとき，MCFは次に示す所定のパラメタをparmに設定します。

(a)　dcmcf_uoc_min_nの内容


typedef struct {
    DCLONG pro_kind;               …プロトコル種別
    char   le_name[9];             …論理端末名称
    char   reserve1[7];
    DCLONG rcv_prim;               …受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;
                                   …受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                                   …編集バッファリストアドレス
    char   aplname[9];             …アプリケーション名
    char   reserve2[7];
    char   *pro_indv_ifa;          …MCF使用領域
    DCLONG rtn_detail;             …詳細リターンコード
    char   reserve3[16];
} dcmcf_uoc_min_n;


(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容


    typedef struct {
    DCLONG buf_num;                …バッファ情報数
    DCLONG used_buf_num;           …使用バッファ情報数
    char   reserve1[8];
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                   …バッファ情報
} dcmcf_uocbuff_list_n;


(c)　dcmcf_uocbufinf_n（バッファ情報）の内容


typedef struct {
    char   *buf_adr;               …バッファアドレス
    DCLONG buf_size;               …バッファ最大長
    DCLONG seg_size;               …バッファ使用長
    char   reserve1[4];
    dcmcfuoc_w_type  buff_id;      …MCF内部情報1
    DCLONG buff_addr;              …MCF内部情報2
    char   reserve2[4];
} dcmcf_uocbufinf_n;


(a)　dcmcf_uoc_min_n

• pro_kind
  プロトコル種別として，次の値が設定されます。


  DCMCF_UOC_PRO_TP

  OSI TPプロトコル

• le_name
  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim
  受信サービスプリミティブとして，次のどちらかの値が設定されます。


  DCMCF_UOC_RCV_BRD

  ダイアログ開始要求（TP-BEGIN-DIALOGUEind）受信

  DCMCF_UOC_RCV_REP_RE

  上記以外の関数受信

• buflist_adr
  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr
  編集用バッファリストのアドレスが設定されます。
  メッセージ編集用バッファが未定義の場合，つまり，MCF通信構成定義のmcftalccnコマンドの-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname
  MCF通信構成定義のmcftalcleコマンドの-vオプションで指定したアプリケーション名，またはダイアログ開始要求時に受信側TPSU名称で設定したアプリケーション名が設定されます。

• pro_indv_ifa
  MCFで使用するパラメタです。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num
  バッファ情報の数として1が設定されます。

• buf_array
  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr
  バッファのアドレスが設定されます。

• buf_size
  バッファの最大長が設定されます。

• seg_size
  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr
  MCFで使用するパラメタです。


(a)　dcmcf_uoc_min_n

• aplname
  UOCで決定したアプリケーション名を設定します。

• rtn_detail
  詳細リターンコードを設定します。
  このコードは，UOCがDCMCF_UOC_MSG_NGをリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。
  詳細リターンコードは，-19999〜-19000の範囲で設定してください。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num
  使用したバッファ情報の数を設定します。
  使用したバッファ情報数には，1を設定してください。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size
  バッファの使用長を設定します。


uoc_func()は次のコードでリターンしてください。

リターン値	意味
DCMCF_UOC_MSG_OK	正常リターン（編集バッファでスケジューリング）
DCMCF_UOC_MSG_OK_RCV	正常リターン（受信バッファでスケジューリング）
DCMCF_UOC_MSG_NG	メッセージ編集エラー

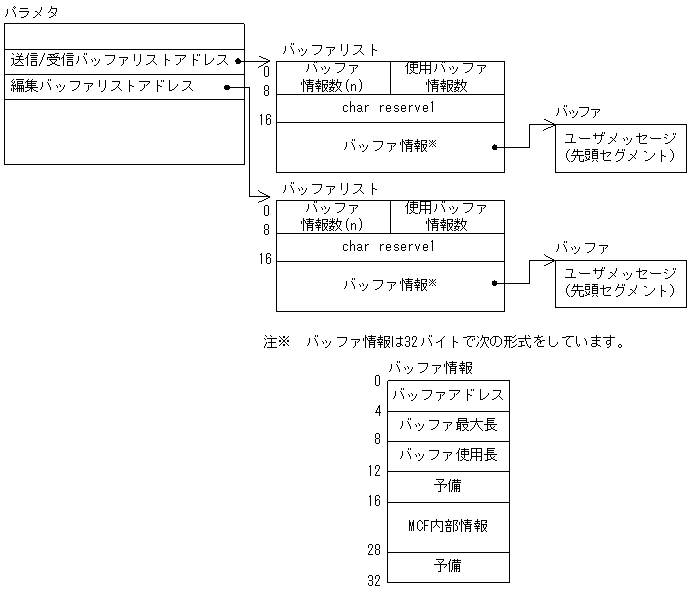

UOCインタフェース用のパラメタとバッファの関係を次の図に示します。

図4-1　UOCインタフェース用のパラメタとバッファの関係

入力メッセージ編集UOCを使用する場合，APDU連結があるかどうかによって，バッファのインタフェースが異なります。

(a)　APDU連結がない場合

APDU連結がない場合，セグメント数は1になります。ユーザセグメントは，バッファ情報エリアの1番目が使用されます。

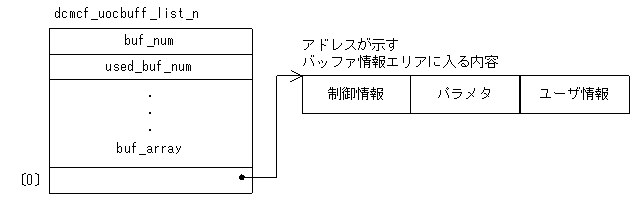

APDU連結がない場合のバッファインタフェースを次の図に示します。

図4-2　入力メッセージ編集UOCのバッファインタフェース（APDU連結なし）

(b)　APDU連結がある場合

APDU連結がある場合，複数セグメントのメッセージが入力されます。第1セグメントは，「(a)　APDU連結がない場合」と同様にバッファ情報エリアの1番目に入ります。第2セグメント以下は，各セグメントの制御情報およびパラメタと，ユーザ情報とがそれぞれ異なるバッファ情報エリアに入ります。

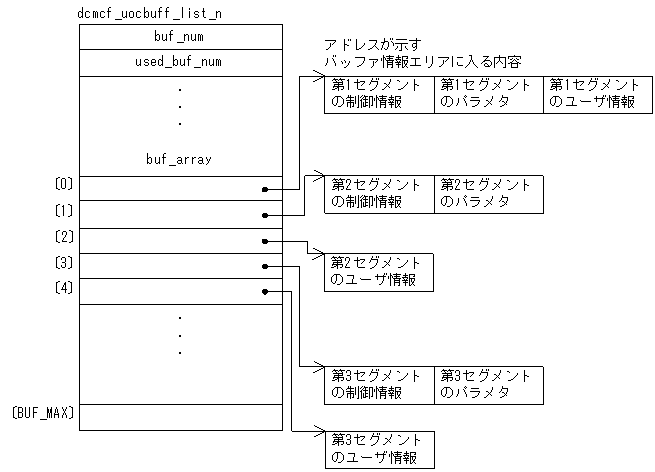

APDU連結がある場合のバッファインタフェースを次の図に示します。

図4-3　入力メッセージ編集UOCのバッファインタフェース（APDU連結あり）

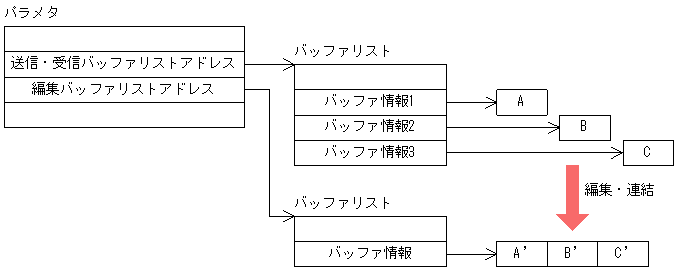

TP1/NET/OSI-TPでは，受信バッファ数に関係なく，使用できる編集バッファ数は一つだけです。編集バッファでスケジューリングをする場合，受信メッセージの編集後，連結させたメッセージを編集バッファに設定してください。受信メッセージの連結の仕組みを次の図に示します。

図4-4　受信メッセージの連結
