分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/HDLC編
メッセージを送受信するときのデータの流れ，ジャーナルの取得タイミングなどを，メッセージの種類ごとに示します。

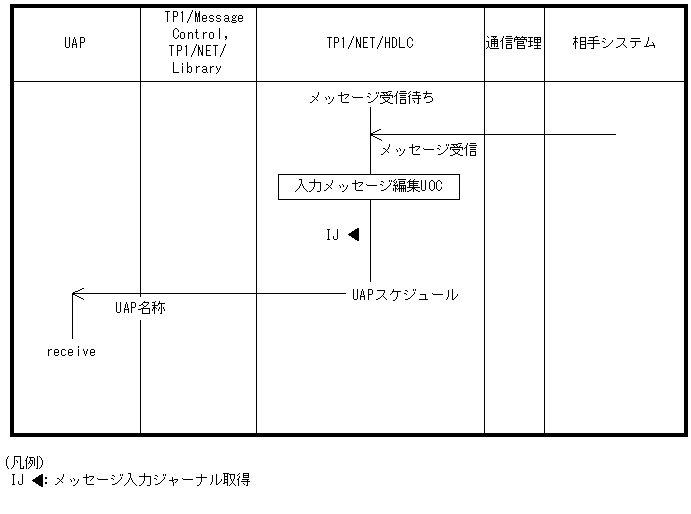

図A-1 一方送信メッセージの処理の流れ（メッセージ受信）

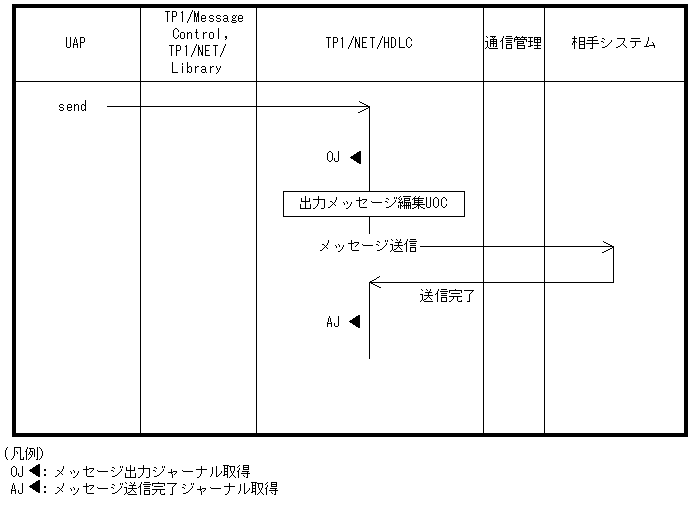

図A-2 一方送信メッセージの処理の流れ（メッセージ送信）
