MCF性能検証用トレースの取得タイミングを，使用する送受信形態別に説明します。
一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

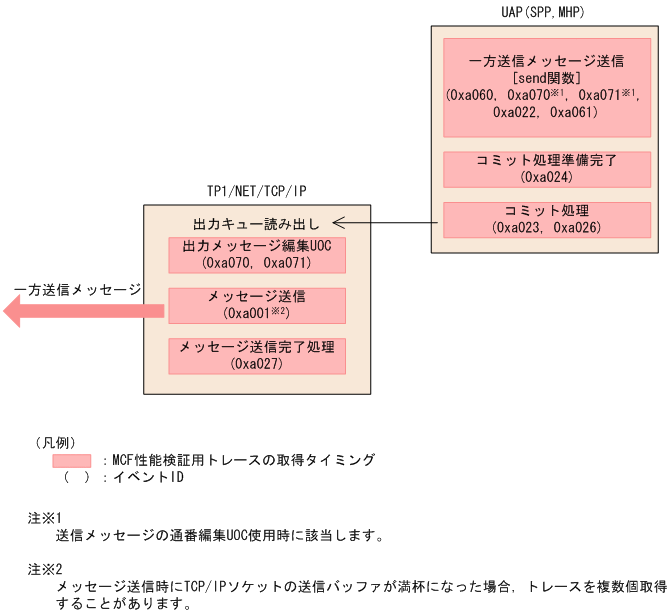

図H-1 一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミング（メッセージ送達確認機能を使用しない場合）
![[図データ]](FIGURE/ZU0H0010.GIF)

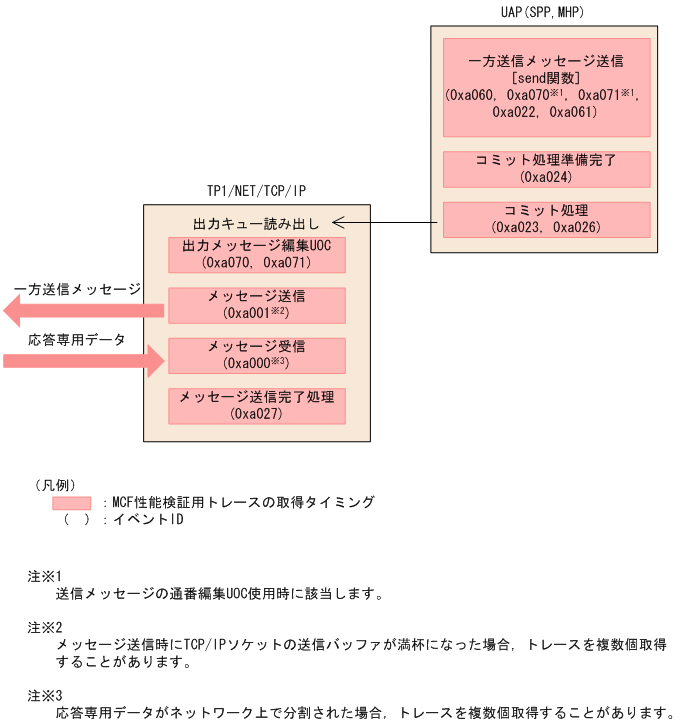

図H-2 一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミング（DCCMとのメッセージ送達確認機能を使用する場合）
![[図データ]](FIGURE/ZU0H0020.GIF)

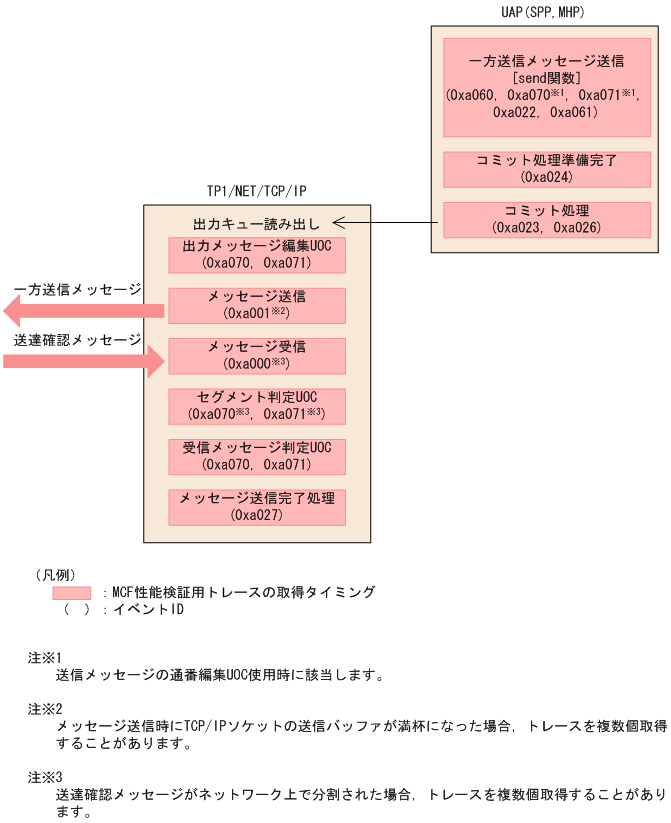

図H-3 一方送信メッセージ送信時のMCF性能検証用トレースの取得タイミング（任意の相手システムとのメッセージ送達確認機能を使用する場合）
![[図データ]](FIGURE/ZU0H0030.GIF)
一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミングについて，次の図に示します。

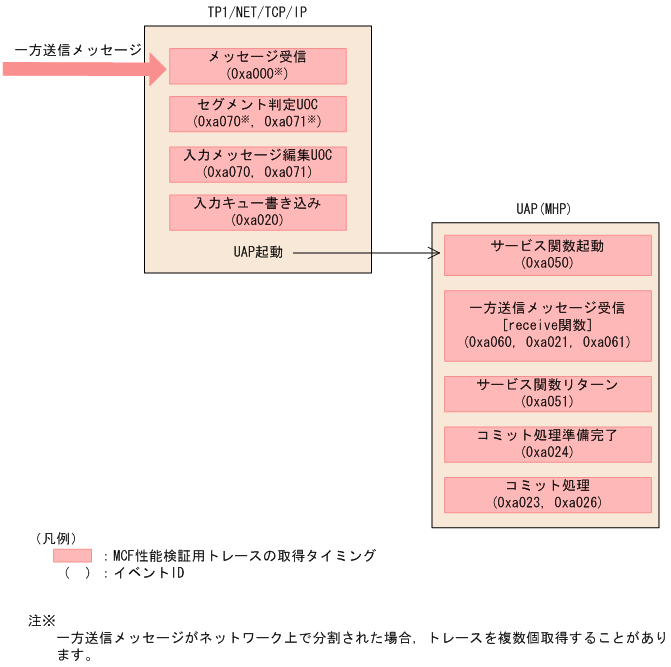

図H-4 一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミング（メッセージ送達確認機能を使用しない場合）
![[図データ]](FIGURE/ZU0H0040.GIF)

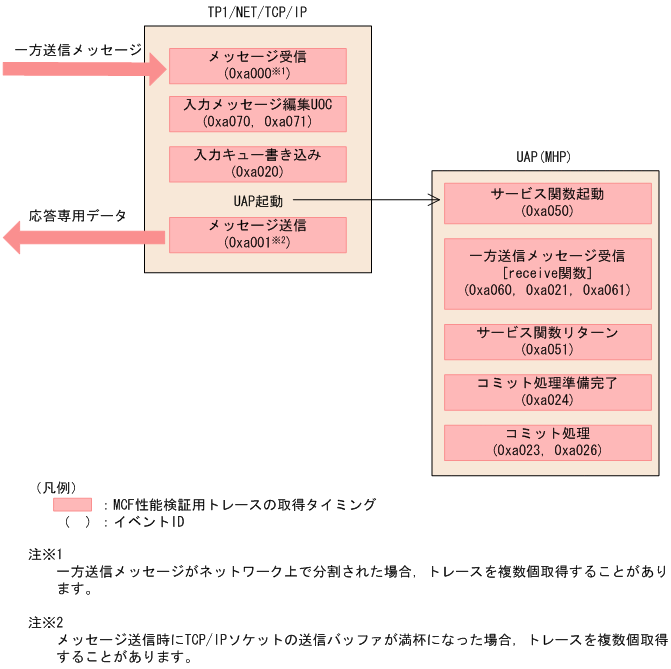

図H-5 一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミング（DCCMとのメッセージ送達確認機能を使用する場合）
![[図データ]](FIGURE/ZU0H0050.GIF)

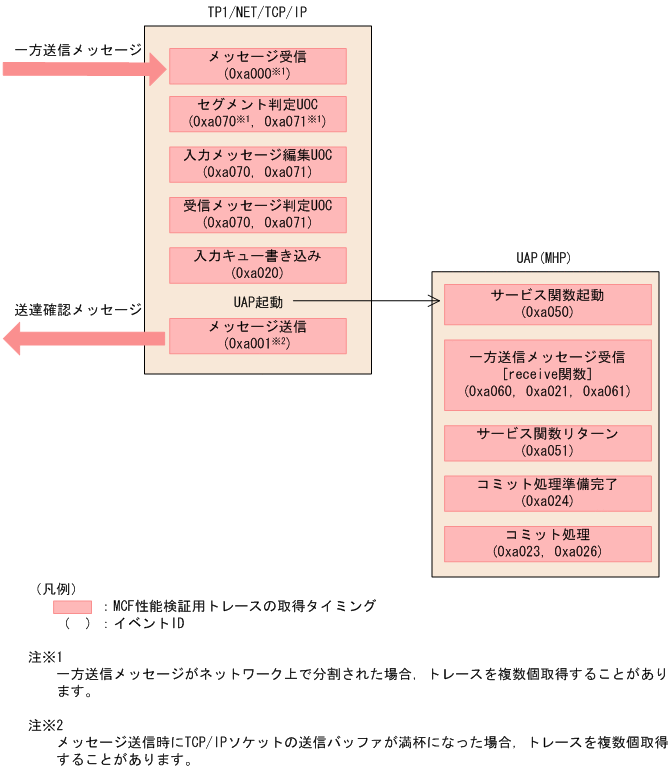

図H-6 一方送信メッセージ受信時のMCF性能検証用トレースの取得タイミング（任意の相手システムとのメッセージ送達確認機能を使用する場合）
![[図データ]](FIGURE/ZU0H0060.GIF)
