ANSI C，C++の場合


#include <dcmcf.h>
#include <dcmcfuoc.h>
DCLONG  uoc_func(dcmcf_uoc_min_n *parm)


　K&R版 Cの場合


#include <dcmcf.h>
#include <dcmcfuoc.h>
DCLONG    uoc_func(parm)

dcmcf_uoc_min_n   *parm ;

uoc_func（入力メッセージ編集UOC）を呼び出すとき，MCFは次に示す所定のパラメタをparmに設定します。

(a)　dcmcf_uoc_min_nの内容


typedef struct {
    DCLONG pro_kind;             …プロトコル種別
    char le_name[9];             …論理端末名称
    char reserve1[7];            …予備
    DCLONG rcv_prim;             …受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;
                                 …受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                                 …編集バッファリストアドレス
    char aplname[9];             …アプリケーション名
    char reserve2[7];            …予備
    char *pro_indv_ifa;          …プロトコル個別インタフェース領域アドレス
    DCLONG rtn_detail;           …詳細リターンコード
    char reserve3[8];            …予備
} dcmcf_uoc_min_n;

(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容


typedef struct {
    DCLONG buf_num;              …バッファ情報数
    DCLONG used_buf_num;         …使用バッファ情報数
    char reserve1[8];            …予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                 …バッファ情報
} dcmcf_uocbuff_list_n;

(c)　dcmcf_uocbufinf_n（バッファ情報）の内容


typedef struct {
    char *buf_adr;              …バッファアドレス
    DCULONG buf_size;           …バッファ最大長
    DCULONG seg_size;           …バッファ使用長
    char reserve1[4];           …予備
    dcmcfuoc_w_type buff_id;    …MCF内部情報1
    DCMLONG buff_addr;          …MCF内部情報2
    char reserve2[4];           …予備
} dcmcf_uocbufinf_n;

(d)　dcmtcp_min_ifa（プロトコル個別インタフェース）の内容


typedef struct {
    char cont_status;           …継続問い合わせ応答ステータス
    char reserve1[63];          …予備
} dcmtcp_min_ifa;

(a)　dcmcf_uoc_min_n

• pro_kind
  プロトコル種別として，次の値が設定されます。


  DCMCF_UOC_PRO_TCP

  TCP/IPプロトコル

• le_name
  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim
  受信サービスプリミティブとして，次の値が設定されます。


  DCMCF_UOC_RCV_BRD

  一方送信メッセージの受信および問い合わせメッセージの受信

  DCMCF_UOC_RCV_REP_RE

  同期型メッセージの受信

  DCMCF_UOC_RCV_REP_SR

  同期型メッセージの送受信関数によるメッセージの受信

• buflist_adr
  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr
  編集用バッファリストのアドレスが設定されます。
  メッセージ編集バッファが未定義の場合，つまり，コネクション定義（mcftalccn）の-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname
  アプリケーション名が設定されます。設定するアプリケーション名を次の表に示します。


  継続問い合わせ応答ステータス	論理端末定義（mcftalcle）の-vオプションの指定	設定するアプリケーション名
  継続問い合わせ応答中	任意	応答メッセージの送信時に指定した次起動アプリケーション名（次起動アプリケーション名を省略した場合，応答メッセージの送信を行ったアプリケーション名）
  継続問い合わせ応答中以外（問い合わせ応答形態および継続問い合わせ応答形態のメッセージ送受信機能未使用の場合を含みます）	あり	論理端末定義（mcftalcle）の-vオプションの指定値
  	なし	なし（ヌル文字で埋められます）

• pro_indv_ifa
  プロトコル個別インタフェース領域のアドレスが設定されます。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num
  バッファ情報の数として，1が設定されます。

• buf_array
  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr
  バッファのアドレスが設定されます。

• buf_size
  バッファの最大長が設定されます。

• seg_size
  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr
  MCFで使用するパラメタです。


(d)　dcmtcp_min_ifa（プロトコル個別インタフェース）

• cont_status
  継続問い合わせ応答ステータスが設定されます。


  'c'

  継続問い合わせ応答中

  'n'

  継続問い合わせ応答中以外

(a)　dcmcf_uoc_min_n

• aplname
  UOCで決定したアプリケーション名を設定します。

• rtn_detail
  詳細リターンコードを設定します。
  このコードは，UOCがDCMCF_UOC_MSG_NGでリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。
  詳細リターンコードは，-19999〜-19000の範囲で指定してください。


(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num
  使用したバッファ情報の数として，1を設定します。


(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size
  バッファの使用長を設定します。


uoc_func()は次のコードでリターンしてください。

リターン値	意味
DCMCF_UOC_MSG_OK	正常リターン（編集バッファでスケジューリング）
DCMCF_UOC_MSG_OK_RCV	正常リターン（受信バッファでスケジューリング）
DCMCF_UOC_MSG_NG	メッセージ編集エラー

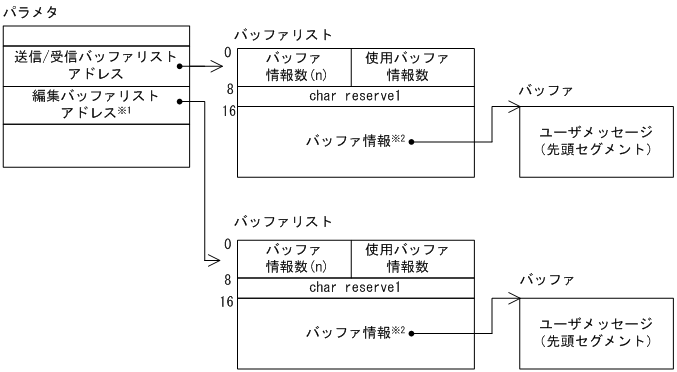

UOCインタフェース用のパラメタとバッファの関係を次の図に示します。

図5-4　UOCインタフェース用のパラメタとバッファの関係

注※1

mcftalccnコマンドの-eオプションを指定しない場合，NULLとなり，バッファリストとバッファは確保されません。

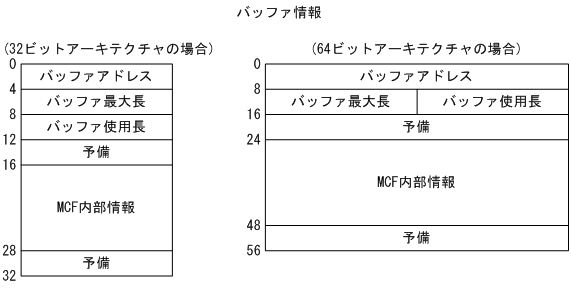

注※2

バッファ情報は次の形式をしています。
