OpenTP1 Version 7　分散トランザクション処理機能　TP1/Connector for .NET Framework 使用の手引

2.1.3　RPCデータのXMLマッピング機能

RPCデータのXMLマッピング機能を使用すると，入出力パラメタおよび戻り値をXML文書（XmlDocumentオブジェクト）（System.Xml.XmlDocument）としてRPCが行えます。クライアントスタブが，XML文書と.NETインタフェース定義のサービスメソッドの入出力パラメタおよび戻り値，またはサービス定義（カスタムレコード）との変換を行います。したがって，SPP.NETまたはSPPに送信するデータ，およびSPP.NETまたはSPPから受信したデータをXML文書として扱いたい場合，.NET FrameworkのDataSetオブジェクト（System.Data.DataSet）で利用したい場合などに便利です。

この機能は，Connector .NET用のクライアントスタブでだけ使用できます。

詳細については，「4.1.1(4)　.NETインタフェース定義からXMLスキーマへのマッピング」，および「4.1.2(3)　サービス定義からXMLスキーマへのマッピング」を参照してください。

〈この項の構成〉

(1)　RPCデータのXMLマッピング機能を使用した場合のRPCインタフェースの種類

OpenTP1 for .NET FrameworkのUAPから，サービス要求をする場合のRPCインタフェースには次の3種類があります。

上記のRPCインタフェースの概要については，マニュアル「TP1/Client for .NET Framework 使用の手引」を参照してください。

Connector .NETを使用すると，RPCデータのXMLマッピング機能を使用して，サービス要求をすることもできます。RPCデータのXMLマッピング機能を使用した場合，バイナリデータ（インデクスドレコード）を使用したRPCは実行できません。

ここでは，RPCデータのXMLマッピング機能を使用したRPCについて説明します。

(a)　.NETインタフェース定義を使用したRPC

RPCデータのXMLマッピング機能を使用すると，入出力パラメタおよび戻り値をXML文書（XmlDocumentオブジェクト）（System.Xml.XmlDocument）としてRPCが行えます。

クライアントスタブがXML文書とサービスメソッドの入出力パラメタおよび戻り値との変換を行います。したがって，SPP.NETに送信するデータ，およびSPP.NETから受信したデータをXML文書として扱いたい場合，.NET FrameworkのDataSetオブジェクト（System.Data.DataSet）で利用したい場合などに便利です。

なお，RPCデータのXMLマッピング機能を使用してRPCを行った場合でも，SPP.NETが送受信するデータ形式には影響ありません。

RPCデータのXMLマッピング機能を使用した場合に，.NETインタフェース定義を使用したRPCの概要を次の図に示します。

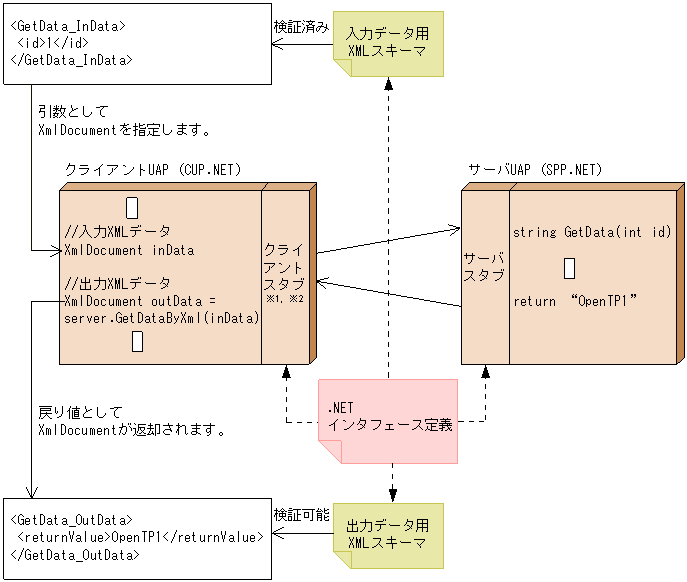

図2‒1　.NETインタフェース定義を使用したRPCの概要（RPCデータのXMLマッピング機能を使用した場合）

[図データ]
注※1

サービス定義から生成されるクライアントスタブとは異なるものです。

注※2

RPCデータのXMLマッピング機能を使用したクライアントスタブは，Connector .NETでだけ生成および使用ができます。

入力データ用XMLスキーマに従ったXML文書を，サービスメソッドの引数として指定してRPCを行います。応答データがある場合，出力データ用XMLスキーマに従ったXML文書がサービスメソッドの戻り値として返されます。

(b)　サービス定義（カスタムレコード）を使用したRPC

RPCデータのXMLマッピング機能を使用すると，入出力パラメタおよび戻り値をXML文書（XmlDocumentオブジェクト）（System.Xml.XmlDocument）としてRPCが行えます。

クライアントスタブがXML文書とカスタムレコードとの変換を行います。したがって，SPP.NETまたはSPPに送信するデータ，およびSPP.NETまたはSPPから受信したデータをXML文書として扱いたい場合，.NET FrameworkのDataSetオブジェクト（System.Data.DataSet）で利用したい場合などに便利です。

なお，RPCデータのXMLマッピング機能を使用してRPCを行った場合でも，SPP.NETまたはSPPが送受信するデータ形式には影響ありません。

RPCデータのXMLマッピング機能を使用した場合に，サービス定義（カスタムレコード）を使用したRPCの概要を次の図に示します。

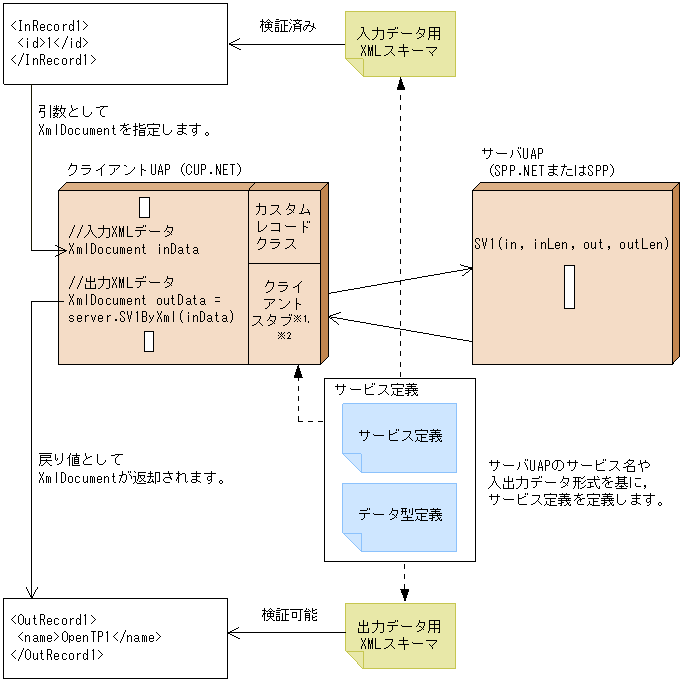

図2‒2　サービス定義（カスタムレコード）を使用したRPCの概要（RPCデータのXMLマッピング機能を使用した場合）

[図データ]
注※1

.NETインタフェース定義から生成されるクライアントスタブとは異なるものです。

注※2

RPCデータのXMLマッピング機能を使用したクライアントスタブは，Connector .NETでだけ生成および使用ができます。

入力データ用XMLスキーマに従ったXML文書を，サービスメソッドの引数として指定してRPCを行います。応答データがある場合，出力データ用XMLスキーマに従ったXML文書がサービスメソッドの戻り値として返されます。
