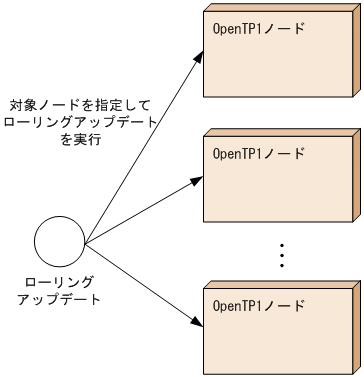

ローリングアップデートを実行する場合の運用モデルを次の図に示します。

図3-49　ローリングアップデートの運用モデル

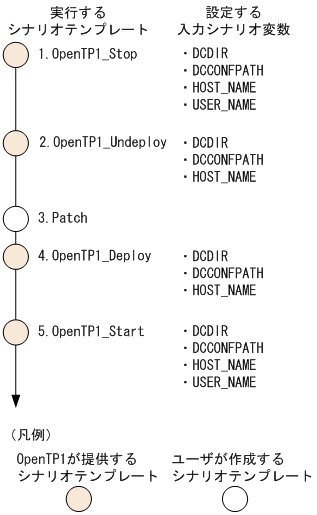

ローリングアップデートの実行順序を，次の図に示します。

図3-50　ローリングアップデートの実行順序

各シナリオテンプレートの説明を次の表に示します。

表3-39　ローリングアップデートのシナリオテンプレート

項番	シナリオテンプレートの名称	説明
1	OpenTP1_Stop※1	OpenTP1の停止
2	OpenTP1_Undeploy※1	OpenTP1の削除
3	Patch※2	パッチの適用
4	OpenTP1_Deploy※1	OpenTP1の登録
5	OpenTP1_Start※1	OpenTP1の起動

注※1

OpenTP1が提供します。詳細については，「付録M　シナリオテンプレートの詳細」を参照してください。

注※2

ユーザが作成します。
