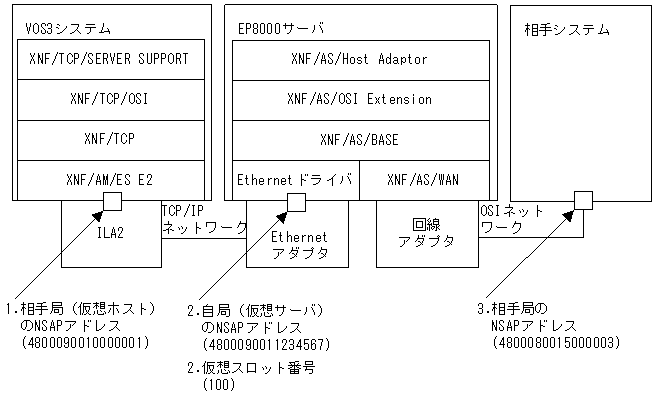

1台のEP8000サーバと1台のVOS3システムを，ゲートウェイシステムでOSI拡張高信頼化機能を使用して接続する場合の構成例を図4-21に示します。

図4-21　ゲートウェイシステムでOSI拡張高信頼化機能を使用して接続する場合の構成例

定義例を次に示します。なお，定義中の番号は，図4-21の番号と対応しています。VOS3システムのXNF/AM/ES E2の定義例については，「4.12.1(2)(b)VOS3システムのXNF/AM/ES E2の定義例」を参照してください。

(a)　EP8000サーバのXNF/ASの定義例


configuration
  version 1
  max_Line_adapter 1
  max_line 8
  max_link 8
  max_TSAP 64
  max_TLI_connection 32
  max_TC_class02 32
  max_X25_VASS 4
  max_X25_link 4
  max_VC_network_connection 32
  max_TPTCP_connection 32
  max_TPTCP_VC 5
  max_TPTCP_path 1
  max_TPTCP_vhost 1
  ;
Line_adapter
  name LA01
  ;
  group
    name GRP1
    ;
  line
    name line1
    ;
    link
      name link2
      ;
      NL
        min_VC_LCGN 1
        max_VC_LCGN 1
        min_VC_LCN 1
        max_VC_LCN 64
        network_id 8001
        DTE_address 5000001
        ;
  TPTCP_common
    patrol_time 60
    receive_buffer_size 32768
    ;
  TPTCP_define
    VASS 6
    ;
  TPTCP_VC
    name TPVC01
    VASS 100 ..................................................2
    DTE_address 1234567 .......................................2
    network_id 9001 ...........................................2
    initial_status active
    ;

(b)　EP8000サーバでOSI拡張機能を使用する場合のゲートウェイ定義文の定義例


0001:0011:0111:HA:4800090010000001:100;     /* OSI -> HA */
                   1                2
0011:0001:1111:OSI:4800080015000003:::::;   /* HA -> OSI */
                   3
