相手システムと専用回線で接続する場合の構成例を図4-19に示します。

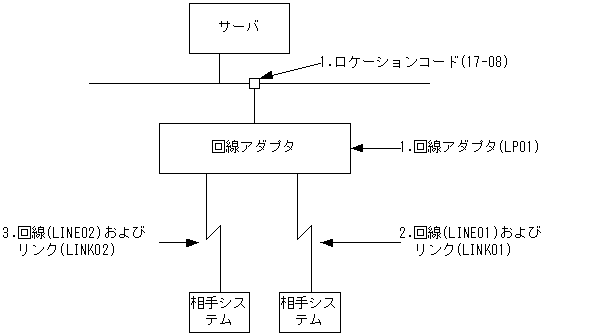

図4-19　相手システムと専用回線で接続する場合の構成例（X.25パススルー）

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-19の番号と対応しています。


configuration
  version 1
  max_NLI_VC 32
  max_VC_network_connection 32
  max_X25_link 8
  max_X25_VASS 8
  max_line 8
  max_Line_adapter 1
  max_link 8
  ;
Line_adapter   ...........................................1
  name LP01
  location_code 17-08
  initial_status active
  ;
  group
    name PASSVC01
    type HDLC
    ;
    line   ...............................................2
      name LINE01
      number 00
      line_type leased_line
      line_mode 84VC
      speed 64K
      ;
      link
        name LINK01
        VASS 200
        data_link_address 1
        data_link_address2 3
        ;
        NL
          min_VC_LCGN 0
          max_VC_LCGN 0
          min_VC_LCN 1
          max_VC_LCN 32
          ;
    line   ...............................................3
      name LINE02
      number 01
      line_type leased_line
      line_mode 84VC
      speed 64K
      ;
      link
        name LINK02
        VASS 300
        data_link_address 1
        data_link_address2 3
        ;
        NL
          min_VC_LCGN 0
          max_VC_LCGN 0
          min_VC_LCN 1
          max_VC_LCN 32
          ;
