バッファ定義文とgroup文との対応例を図4-8に示します。

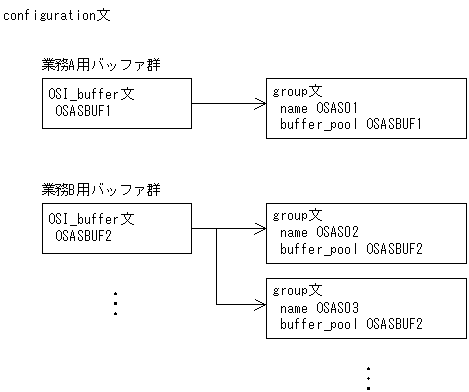

図4-8　バッファ定義文とgroup文との対応例

定義例を次に示します。


configuration文
SL文
TL02文
OSI_buffer
  name OSASBUF1
  number 128
  size 4096
  ;
OSI_buffer
  name OSASBUF2
  number 512
  size 1024
  ;
HNA2_buffer
  type NCAM
  number 32
  size 512
  ;
NLI_buffer
  name NLIBUF
  number 32
  size 1024
  ;
HDLC_buffer
  name HDLCBUF
  number 20
  size 2048
  ;
Line_adapter文
  group
    name OSAS01
    type HDLC
    buffer_pool OSASBUF1
    ;
    line文
      link文
        NL文
    line文
      link文
        NL文
  group
    name OSAS02
    type HDLC
    buffer_pool OSASBUF2
    ;
    line文
      link文
        NL文
  group
    name OSAS03
    type HDLC
    buffer_pool OSASBUF2
    ；
    line文
      link文
        NL文
HNA2_slot文
HNA2_slot文
HNA2_slot文
  HNA2_configuration文
    HNA2_destination文
      HNA2_PU文
        HNA2_LU文
      560_LU文
  :
