相手システムと専用回線で接続する場合の構成例（OSI通信機能）を図4-2に示します。

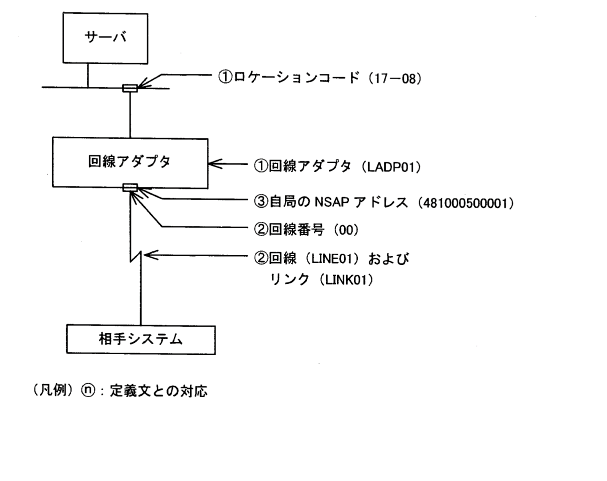

図4-2　相手システムと専用回線で接続する場合の構成例（OSI通信機能）

定義例を次に示します。なお，定義中の番号は，図4-2の番号と対応しています。


configuration
  version 1
  max_TSAP 32
  max_OSI_association 32
  max_TC_class02 32
  max_VC_network_connection 32
  max_X25_link 8
  max_X25_VASS 8
  max_line 8
  max_Line_adapter 1
  max_link 8
  ;
SL
  max_segmenting_TSDU 0
  max_reassembling_TSDU 0
  SL_time 60
  ;
TL02
  class 2
  alternative_class 0
  flow_control use
  max_TPDU 2048
  receive_CDT_value 7
  TS1 60
  TS2 60
  TS3 180
  ;
Line_adapter    .............................1
  name LADP01
  location_code 17-08
  adapter_type HDLC
  initial_status active
  ;
  group
    name OSAS01
    type HDLC
    ;
    line    .................................2
      name LINE01
      number 00
      line_type leased_line
      line_mode 84VC
      speed 64K
      modem_clock synch_ST2
      modem_type full
      RS_control on_fixed
      CDcheck no
      NRZI no
      ;
      link
        name LINK01
        VASS 100
        data_link_address 1
        data_link_address2 3
        ;
        NL
          NSAP_address 481000500001    ......3
          min_VC_LCGN 0
          max_VC_LCGN 0
          min_VC_LCN 1
          max_VC_LCN 32
          send_window_size 7
          receive_window_size 7
          ;
